Audi TT (2001) – skrzynka bezpieczników

Audi TT (2001) – schemat skrzynki bezpieczników

Rok produkcji: 2001.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi TT (2001) to bezpiecznik F85 w skrzynce bezpiecznikowej.

Skrzynka z bezpiecznikami

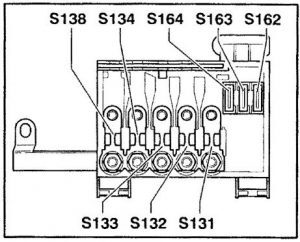

Audi TT – schemat skrzynki bezpieczników
Nr
Opis
S131 Bezpiecznik 1 (silnik pompy wtórnego wtrysku powietrza (AIR))
S132 Bezpiecznik 2 (moduł sterujący silnika)
S133 Bezpiecznik 3 (wentylator chłodzący)
S134 Bezpiecznik 4 (przedział pasażerski)
S138 Bezpiecznik bezpieczeństwa 5 (generator (GEN))
S162 Uchwyt bezpiecznika 1 / akumulator (pompa)
S163 Bezpiecznik 2 wspornik / akumulator (zawory)
S164 Bezpiecznik 3 wspornik / akumulator (wentylator płynu chłodzącego)

Audi TT – schemat skrzynki bezpieczników
Nr
Opis
2) Moduł sterujący lampą
3) Moduł sterujący lampą
4 Przekaźnik światła przeciwmgielnego
5 Uruchamianie przekaźnika blokady
7 Przekaźnik wyłączania światła hamowania (ESP)
10 Przekaźnik odmgławiacza tylnej szyby
12 Moduł sterujący dla funkcji składania lustra
13 Przekaźnik pompy obiegowej płynu chłodzącego
