Audi S5 Cabriolet (2013) – skrzynka bezpieczników

11/28/2023
Audi S5 Cabriolet (2013)

Spis treści

Audi S5 Cabriolet (2013) – schemat bezpieczników

Rok produkcji: 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S5 Cabriolet (2013) to bezpiecznik 2 w skrzynce bezpiecznikowej – panel bezpieczników C (brązowy).

Tablica przyrządów (po stronie kierowcy)

Audi S5 Cabriolet – schemat bezpieczników – lewa kokpit

Panel bezpieczników A (czarny)

Nr Opis Amp [A]
1 Dynamiczne sterowanie 5
2 Moduł sterujący ESC 5
3 Czujnik ciśnienia w układzie klimatyzacji;

Elektromechaniczny hamulec postojowy;

Homelink;

Automatyczne ściemnianie lusterka wstecznego;

Czujnik jakości powietrza/powietrza zewnętrznego;

Przycisk ESC.

5
4
5 Regulacja dźwięku siłownika/dźwięku wydechu 5/15
6 System kontroli zasięgu świateł;

Światła zakrętowe.

5 / 7,5
7 Reflektor (doświetlanie zakrętów) 7,5
8 Moduły sterujące

(elektromechaniczny hamulec postojowy,

amortyzator, quattro sport,

zaczep do przyczepy),

Przetwornik DC/DC.

5
9 Adaptacyjny tempomat 5
10 Przesunięcie bramy 5
11 Asystent boczny 5
12 Regulacja zasięgu świateł;

System parkowania.

5
13 Poduszka powietrzna 5
14 Wycieraczka tylna (allroad) 15
15 Bezpiecznik pomocniczy

(tablica przyrządów).

10
16 Pomocniczy zacisk bezpiecznikowy 15

(obszar silnika).

40



Panel bezpieczników B (brązowy)

Nr Opis Amp [A]
1
2 Czujnik światła hamowania 5
3 Pompa paliwowa 25
4 Czujnik sprzęgła 5
5 Ogrzewanie lewego siedzenia z/bez wentylacji siedzenia 15/30
6 WYJŚCIE 5
7 Klakson 15
8 Drzwi przednie lewe

(podnośnik szyby, centralny zamek,

lusterko, włącznik, oświetlenie)

30
9 Silnik wycieraczek 30
10 WYJŚCIE 25
11 Modele dwudrzwiowe:

regulator szyby tylnej lewej,

Modele czterodrzwiowe:

drzwi lewe tylne (regulator szyby,

centralny zamek, przełącznik,

oświetlenie).

30
12 Czujnik deszczu i światła 5

Panel bezpieczników C (czerwony)

Nr Opis Amp [A]
1
2
3 Podparcie lędźwi 10
4 Dynamiczne sterowanie 35
5 Oświetlenie wewnętrzne (kabriolet) 5
6 Spryskiwacze przedniej szyby;

Spryskiwacze reflektorów.

35
7 Moduł sterujący układem elektrycznym pojazdu 1 20
8 Moduł sterujący układem elektrycznym pojazdu 1 30
9 Silnik regulatora lewej tylnej szyby (kabriolet);

Szyberdach.

7,5 / 20
10 Moduł sterujący układem elektrycznym pojazdu 1 30
11 Regulator prawej szyby tylnej (kabriolet);

Silnik osłony przeciwsłonecznej.

7,5 / 20
12 System ostrzegania przed kradzieżą 5

Tablica przyrządów (po prawej)

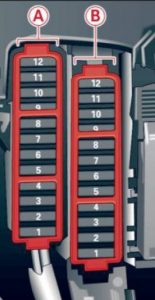

Audi S5 Cabriolet – schemat bezpieczników – prawy kokpit

Nośnik bezpieczników A (czarny)

Nr Opis Amp [A]
1
2
3
4
5 Moduł przełącznika kolumny kierownicy 5
6
7 Złącze diagnostyczne zacisku 15 5
8 Brama (interfejs diagnostyczny Databus) 5
9 Ogrzewanie dodatkowe r 5
10
11
12

Panel bezpieczników B (brązowy)

Nr Opis Amp [A]
1 Odtwarzacz CD/DVD 5
2 Wi-Fi 5
3 MMI / Radio 5/20
4 Zestaw wskaźników 5
5 Gateway

(moduł sterujący zestawu wskaźników)

5
6 Blokada zapłonu 5
7 Przełącznik światła 5
8 Dmuchawa układu klimatyzacji 40
9 Blokada kolumny kierownicy 5
10 System kontroli klimatu 10
11 Złącze diagnostyczne zacisku 30 10
12 Moduł przełącznika kolumny kierownicy 5

Bagażnik

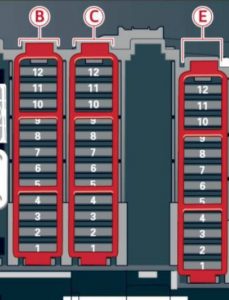

Audi S5 Cabriolet – schemat bezpieczników – bagażnik

Panel bezpieczników B (czarny)

Nr Opis Amp [A]
1 Moduł sterujący pokrywy bagażnika;

Moduł sterujący górnego zasilania (kabriolet).

30/10
2 Moduł sterujący przyczepy lub

chowany tylny spojler (RS 5 Coupe).

15
3 Moduł sterujący przyczepy 20
4 Moduł sterujący przyczepy 20
5 Elektromechaniczny hamulec postojowy 5
6 Elektroniczna kontrola tłumienia 15
7 Elektromechaniczny hamulec postojowy 30
8 Tylne oświetlenie zewnętrzne 30
9 Quattro Sport 35
10 Tylne oświetlenie zewnętrzne 30
11 Moduł sterujący układu elektrycznego pojazdu 20
12 Terminal 30 5



Panel bezpieczników C (brązowy)

Nr Opis Amp [A]
1 Moduł sterujący pokrywą bagażnika (allroad) 30
2 Gniazdo 12 V;

Zapalniczka

20
3 Ścieżka konwertera DCDC 1 40
4 Ścieżka przetwornika DCDC 2;

Wzmacniacz DSP;

Radio.

40
5 Ogrzewanie prawej górnej kabiny (Cabriolet) 30
6
7 Elektromechaniczny hamulec postojowy 30
8
9 Prawe przednie drzwi

(regulator szyby, centralny zamek,

lusterko, włącznik,

oświetlenie).

30
10 Ogrzewanie lewej górnej kabiny (kabriolet) 30
11 Modele dwudrzwiowe:

regulator szyby tylnej prawej,

Modele czterodrzwiowe:

drzwi tylne prawe (regulator szyby,

centralny zamek, wyłącznik,

oświetlenie)

30
12 Przygotowanie telefonu komórkowego 5



Panel bezpieczników E (czarny)

Nr Opis Amp [A]
1 Ogrzewanie prawego

przedniego siedzenia.

15
2
3
4 MMI 7,5
5 Radio 5
6 Tylna kamera 5
7 Ogrzewanie tylnej szyby (allroad) 30
8 Rozrywka na tylnych siedzeniach 5
9
10
11
12
