Audi S4 (2017) – skrzynka bezpieczników
Audi S4 (2017) – schemat bezpieczników
Rok produkcji: 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S4 (2017) to bezpiecznik 6 (?) w skrzynce bezpiecznikowej – [anel bezpieczników B (czerwony).

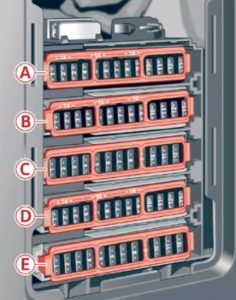

Przyporządkowanie bezpieczników – miejsce na nogi kierowcy / pasażera
Miejsce na nogi pasażera z przodu (pojazd z kierownicą po prawej stronie)
Panel bezpieczników A (brązowy)
| Nr | Opis |
| 1 | – |
| 2 | Czujnik masowego przepływu powietrza;
Regulacja wałka rozrządu. |
| 3 | Drzwi wydechowe;
Wtryskiwacze paliwa; Wlot chłodnicy. |
| 4 | Pompa próżniowa;
Pompa ciepłej wody; Czujnik cząstek stałych; Czujnik biodiesla. |
| 5 | Czujnik światła hamowania |
| 6 | Zawory silnika |
| 7 | Sonda lambda;
Czujnik masowego przepływu powietrza. |
| 8 | Pompa wodna;
Pompa wysokiego ciśnienia; Zawór regulacyjny wysokiego ciśnienia. |
| 9 | Pompa ciepłej wody |
| 10 | Czujnik ciśnienia oleju;
Czujnik temperatury oleju. |
| 11 | Czujnik położenia pedału sprzęgła |
| 12 | Zawory silnika |
| 13 | Wentylator chłodnicy |
| 14 | Wtryskiwacze paliwa |
| 15 | Cewki zapłonowe |
| 16 | Pompa paliwowa |
Panel bezpieczników B (czerwony)
| Nr | Opis |
| 1 | System alarmowy antykradzieżowy |
| 2 | Moduł sterujący silnika |
| 3 | Podparcie lędźwi |
| 4 | Mechanizm wyboru automatycznej
skrzyni biegów. |
| 5 | Klakson |
| 6 | Elektromechaniczny hamulec postojowy |
| 7 | Moduł sterujący bramą |
| 8 | Wewnętrzne reflektory wewnętrzne |
| 9 | – |
| 10 | Moduł sterujący poduszką powietrzną |
| 11 | Elektroniczna kontrola stabilizacji (ESC) |
| 12 | Złącze diagnostyczne;
Czujnik światła/deszczu |
| 13 | System kontroli klimatu |
| 14 | Moduł sterujący prawych drzwi przednich |
| 15 | Sprężarka klimatyzacji |
Panel bezpieczników C (czarny)
| Nr | Opis |
| 1 | Ogrzewanie przednich foteli |
| 2 | Wycieraczki |
| 3 | Elektronika oświetlenia lewej głowy |
| 4 | Panoramiczny dach |
| 5 | Moduł sterujący lewych drzwi przednich |
| 6 | Gniazda |
| 7 | Moduł sterujący prawych tylnych drzwi |
| 8 | – |
| 9 | Elektronika prawego reflektora |
| 10 | Spryskiwacze szyby przedniej;
Spryskiwacze reflektorów. |
| 11 | Moduł sterujący lewych tylnych drzwi |
Panel bezpieczników D (czarny)
| Nr | Opis |
| 1 | Wentylacja siedzenia;
Lusterko wsteczne; Elementy sterujące klimatyzacją tylną. |
| 2 | Brama, system kontroli klimatu |
| 3 | Regulacja dźwięku siłownika/dźwięku wydechu |
| 4 | Czujnik położenia pedału sprzęgła |
| 5 | Start silnika |
| 6 | – |
| 7 | – |
| 8 | Homelink |
| 9 | Adaptacyjny tempomat |
| 10 | – |
| 11 | Kamera wideo |
| 12 | Reflektor Matrix LED/prawy reflektor LED |
| 13 | Reflektor Matrix LED/lewy reflektor LED |
| 14 | Wycieraczka tylnej szyby |
Panel bezpieczników E (czerwony)
| Nr | Opis |
| 1 | Cewki zapłonowe |
| 2 | Zawory zbiorników gazu ziemnego |
| 3 | – |
| 4 | – |
| 5 | Mocowanie silnika |
| 6 | Automatyczna skrzynia |
| 7 | Tablica przyrządów |
| 8 | System klimatyzacji (dmuchawa) |
| 9 | – |
| 10 | Dynamiczne sterowanie |
| 11 | Start silnika |

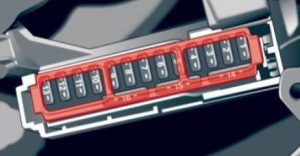

Przyporządkowanie bezpieczników w kokpicie po stronie kierowcy
| Nr | Opis |
| 1 | – |
| 2 | Telefon |
| 3 | – |
| 4 | Wyświetlacz Head-up |
| 5 | Interfejs muzyczny Audi |
| 6 | Elementy sterujące przednią klimatyzacją |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz systemu Infotainment |
| 9 | Zestaw wskaźników |
| 10 | Jednostka Infotainment |
| 11 | Przełącznik światła |
| 12 | Elektronika kolumny kierownicy |
| 13 | – |
| 14 | System Infotainment |
| 15 | – |
| 16 | Ogrzewanie kierownicy |

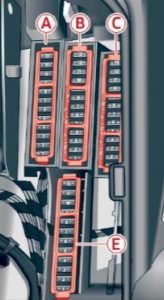

Przyporządkowanie bezpieczników lewego przedziału bagażowego
Panel bezpieczników A (czarny)
| Nr | Opis |
| 1 | – |
| 2 | Odmrażacz przedniej szyby |
| 3 | Odmrażacz przedniej szyby |
| 4 | – |
| 5 | Kontrola zawieszenia |
| 6 | Automatyczna skrzynia |
| 7 | Odmgławiacz tylnej szyby |
| 8 | Ogrzewanie tylnych siedzeń |
| 9 | Tylne światła |
| 10 | Napinacz pasa bezpieczeństwa lewy |
| 11 | Centralny zamek |
| 12 | Elektryczna pokrywa bagażnika |
Panel bezpieczników B (czerwony)
| Nr | Opis |
| Nie przypisano |
Panel bezpieczników C (brązowy)
| Nr | Opis |
| 1 | – |
| 2 | Telefon |
| 3 | Podparcie lędźwi |
| 4 | Asystent boczny Audi |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Homelink |
| 13 | Kamera cofania, kamery peryferyjne |
| 14 | Prawe światła tylne |
| 15 | – |
| 16 | Prawy napinacz pasa bezpieczeństwa |
Panel bezpieczników E (czerwony)
| Nr | Opis |
| 1 | – |
| 2 | Wzmacniacz dźwięku |
| 3 | AdBlue |
| 4 | – |
| 5 | Zaczep przyczepy (prawe światło) |
| 6 | – |
| 7 | Hak holowniczy |
| 8 | Zaczep przyczepy (lewe światło) |
| 9 | Zaczep przyczepy (gniazdo) |
| 10 | Sportowy dyferencjał |
| 11 | Ad Blue |
