Alfa Romeo 156 (2003-2006) – skrzynka bezpieczników

Alfa Romeo 156 (2003-2006) – schemat bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo 156 (2003-2006) to bezpiecznik 9 w skrzynce bezpiecznikowej.

Bezpiecznik i przekaźniki w głównej skrzynce bezpieczników

Alfa Romeo 156 FL – główna skrzynka bezpieczników

Przekaźnik	Opis
a	Przekaźnik świateł mijania
b	Przekaźnik szyberdachu, podgrzewacza siedzenia, sterowania mocą tylnej szyby, elektryczna regulacja siedzenia

Alfa Romeo 156 FL – bezpieczniki główne – symbole

Bezpieczniki nad główną skrzynką bezpieczników

Alfa Romeo 156 FL – nad główną skrzynką bezpieczników

Bezpieczniki i przekaźniki dostępne ze schowka podręcznego

Alfa Romeo 156 FL – bezpieczniki – schowek w desce rozdzielczej

Bezpiecznik i przekaźniki w komorze silnika

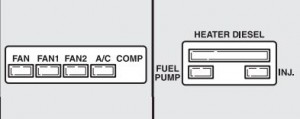

Alfa Romeo 156 FL – bezpieczniki – komora silnika – przekaźnik

Alfa Romeo 156 FL – bezpieczniki – przekaźnik komory silnika

Przekaźnik

Opis

Wentylator chłodnicy silnika Przekaźnik 2. prędkości (wersje T.SPARK)

Reklama

Wentylator chłodzący chłodnicę silnika Przekaźnik 1. prędkości

Przekaźnik pompy paliwa

Elektroniczny przekaźnik wtrysku

Przekaźnik sprężarki klimatyzacji

Przekaźnik czasowy wariatora (tylko 1.6 T.SPARK) lub przekaźnik 2. prędkości wentylatora chłodnicy silnika (tylko wersje 2.5 V6 24 V, JTD i JTD 16 V Multijet)

Przekaźnik nagrzewnicy oleju opałowego (tylko wersje Diesel)

Dla wersji JTD 20v Multijet

Alfa Romeo 156 FL – bezpieczniki – komora silnika – przekaźnik (wersja JTD)

W przypadku wersji z silnikiem Diesla, w zależności od zainstalowanych opcji, do tylnej przegrody komory silnika przymocowany jest drugi wspornik dla następujących bezpieczników.

Alfa Romeo 156 FL – bezpieczniki – komora silnika – przekaźnik (diesel)

Przekaźnik			Opis
a	MAXI-FUSE	30A	Dodatkowa nagrzewnica przedziału pasażerskiego przekaźnik drugiego poziomu
b	MAXI-FUSE	30A	Dodatkowa nagrzewnica przedziału pasażerskiego przekaźnik pierwszego poziomu

Tabela zbiorcza bezpieczników

Światła	Bezpiecznik	Ampery [A]	Lokalizacja
Lewe przednie światło boczne	7	10	Główna skrzynka bezpieczników
Prawe przednie światło boczne	6	10	Główna skrzynka bezpieczników
Lewe tylne światło pozycyjne	6	10	Główna skrzynka bezpieczników
Światło tylne prawe	7	10	Główna skrzynka bezpieczników
Lewe światła mijania / światła ksenonowe (opcjonalne)	8	20	Główna skrzynka bezpieczników
Światła mijania prawe / światła ksenonowe (opcjonalnie)	4	20	Główna skrzynka bezpieczników
Lewe światło drogowe	2	20	Główna skrzynka bezpieczników
Prawe światło drogowe	1	10	Główna skrzynka bezpieczników
Tempomat (opcjonalnie)	13	10	Główna skrzynka bezpieczników
Oświetlenie lewej tablicy rejestracyjnej	7	10	Główna skrzynka bezpieczników
Reklama
Oświetlenie prawej tablicy rejestracyjnej	6	10	Główna skrzynka bezpieczników
Światła cofania / nagłośnienie	13	10	Główna skrzynka bezpieczników
Lewa tylna osłona przeciwmgielna	7	10	Główna skrzynka bezpieczników
Prawa tylna osłona przeciwmgielna	6	10	Główna skrzynka bezpieczników
Kierunkowskazy – światła ostrzegawcze	14	10	Główna skrzynka bezpieczników
Światła przeciwmgielne	16	15	Nad główną skrzynką bezpieczników
Oświetlenie wnętrza samochodu i schowka podręcznego	12 – 13	10	Główna skrzynka bezpieczników
System HI-FI BOSE	9	25	Nad główną skrzynką bezpieczników

Zobacz również: Alfa Romeo Giulia (2020-2021) - skrzynka bezpieczników

Opis	Bezpiecznik	Ampery [A]	Lokalizacja
Wycieraczka szyby przedniej, spryskiwacz szyby przedniej / Wycieraczka szyby tylnej / czujnik deszczu (opcjonalnie)	10	20	69
Klaksony	11	20	69
GSM Box dla Connect / Navigator – elektroniczny system ostrzegawczy	13	10	69
Elektrycznie sterowane szyby przednie	5	30	69
Lewe tylne okno elektryczne	4	20	71
Prawe tylne okno elektryczne	5	20	71
Reklama
System blokowania drzwi – oświetlenie bagażnika	3	20	69
Elektryczne otwieranie bagażnika	7	30	71
Ogrzewanie tylnej szyby	15	30	69
Regulacja lusterek bocznych	13	10	69
Rozmrażanie lusterka bocznego	15	30	69
Zapalniczka / Czujnik zapachu	9	15	69
Spryskiwacz reflektorów	1	20	72
Urządzenie do ustawiania reflektorów	4	10	69
Zestaw wskaźników	12	10	69
Kontrolka świateł drogowych	2	10	69
Lampka ostrzegawcza ogrzewania tylnej szyby	15	30	69
Nagłośnienie / gniazdo diagnostyczne	12	10	69
Elektroniczny system alarmowy	12	10	69
Dodatkowe gniazdo elektryczne w bagażniku (wersje Sportwagon)	10	20	71
Zdalne sterowanie	13	10	69
Steruje oświetleniem / światłami stopu	3	10	71
Tylne oświetlenie sterujące ze świateł bocznych	6	10	71
Ogrzewanie siedzenia / Szyberdach / Elektryczna regulacja siedzenia	8	30	71
System poduszek powietrznych	2 (*)	10 (*)	71
System ABS	9	60	68
System ABS	Reklama
11 (*)	10 (*)	71
System Alfa Romeo CODE	13	7,5	71
System kontroli klimatu	9	15	69
Wentylator chłodnicy silnika:
Pierwsza prędkość:
– Wersje T.SPARK i JTS	6	50	68
– wersje diesel	6	60	68
– Wersje 2,5 V6 24 V.	6	40	68
Druga prędkość
– Wersje T.SPARK i JTS	7	30	68
– wersje diesel	7	40	68
– Wersje 2,5 V6 24 V.	7	40	68
Wentylator przedziału pasażerskiego (wersje benzynowe)	1	40	68
Wentylator przedziału pasażerskiego (wersje diesel)	4	40	68
Elektroniczny układ zapłonowo-wtryskowy	13	7,5	71
	14	15	71
	15	15	71
	5	30	68
Świece żarowe i rezystancje filtra oleju opałowego (wersje Diesel)	8	70	68
Nagrzewnica oleju opałowego (wersje JTD, JTD 16V Multijet)	H.	25	74
Usługi wyłączone wraz z uruchomieniem	1	7,5	71
Zasilanie bateryjne systemu Alfa Romeo CODE / Injection	12	7,5	71
(+15) zasilanie serwisowe sterowane kluczykiem (wyłącznik zapłonu)	2	30	68
Ogólne zaopatrzenie serwisowe (wersje benzynowe)	4	80	68
Ogólne zaopatrzenie serwisowe (wersje diesel)	1	80	68
Ogólne świadczenie usług	3	70	68
Dodatkowa nagrzewnica (tylko wersja z silnikiem Diesla)	10	70	68
Zasilanie pompy oleju (tylko wersje Selespeed)	10	30	68
Skrzynia biegów Selespeed (wersja 2.0 JTS)	7	30	68
Skrzynia biegów Selespeed (wersja 2.0 JTS)	8	20	68
Reklama
Automatyczna skrzynia biegów (wersja 2.5 V6 24 V)	7	40	68
Automatyczna skrzynia biegów (wersja 2.5 V6 24 V)	8	20	68
