Volvo V60 Plug-in Hybrid (2014-2018) – skrzynka bezpieczników

Volvo V60 Plug-in Hybrid (2014-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo V60 Plug-in Hybrid (2014-2018) to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

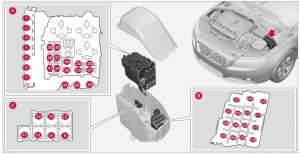

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Komora silnika, przód

C – Dolna komora silnika

Volvo V60 – bezpieczniki – komora silnika
Nr Opis Amp [A]
1
2 Bezpiecznik główny

centralnego modułu elektronicznego

(CEM) pod schowkiem podręcznym

50
3 60
4 Główny bezpiecznik dla przekaźnika;

Skrzynki bezpieczników pod schowkiem podręcznym

60
5
6
7
8 2014:

Podgrzewana przednia szyba, lewa strona

40
9 Wycieraczki 30
10 Ogrzewanie postojowe 25
11
12 2014:

Podgrzewana szyba przednia, prawa strona

40
13 Pompa ABS 40
14 Zawory ABS 20
15 Spryskiwacze reflektorów 20
16 Poziomowanie reflektorów,

aktywne reflektory ksenonowe – ABL

10
17 Bezpiecznik główny

centralnego modułu elektronicznego

(CEM) pod schowkiem podręcznym

20
18 ABS 5
19 Wspomaganie kierownicy zależne od prędkości 5
20 Moduł sterujący silnika,

moduł sterujący skrzyni biegów,

poduszki powietrzne

10
21 Podgrzewane dysze spryskiwaczy 10
22
23 Sterowanie reflektorami 5
24
25
26
27 Cewki przekaźników 5
28 Dodatkowe światła 20
29 Klakson 15
30 Cewka przekaźnika w przekaźniku

głównym układu sterowania silnikiem,

moduł sterujący silnika

10
31 Moduł sterujący skrzynią biegów 15
32
33 Cewki przekaźnika w centralce elektrycznej

w strefie zimnej komory silnika,

cewka przekaźnika

w przekaźniku pompy płynu chłodzącego

5
34 Przekaźnik rozrusznika 30
35 Moduł kontroli żarzenia 10
36 Moduł sterujący silnika (ECM) 15
37 Czujnik masowego przepływu powietrza,

zawory sterujące

15
38 Zawory,

czujnik poziomu oleju

10
39 Sondy lambda;

Moduł sterujący,

osłona rolek chłodnicy

15
40 Podgrzewacz filtra oleju napędowego 20
41 2014:

Nagrzewnica wentylacyjna skrzyni korbowej

5
2015-2018:

Nagrzewnica wentylacyjna skrzyni korbowej

10
42 Świece żarowe 70
43 Wentylator chłodzący 80
44 Elektrohydrauliczne wspomaganie kierownicy 100

Za silnikiem

Volvo V60 – bezpieczniki – schemat – za silnikiem

A. Samochód z kierownicą z lewej strony
B. Samochód z kierownicą z prawej strony

Nr Opis Amp [A]
1 Monitorowanie pompy próżniowej układu hamulcowego 5

Skrzynka bezpieczników w schowku podręcznym

Volvo V60 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Nr Opis Amp [A]
1 Podstawowy bezpiecznik do modułu sterującego audio,

Główny bezpiecznik do bezpieczników 16-20

40
2 2015-2018:

Spryskiwacze szyby przedniej;

Spryskiwacz tylnej szyby

25
3
4
5
6 Klamki, system bezkluczykowy 5
7
8 Panel sterowania, drzwi kierowcy 20
9 Panel sterowania, przednie drzwi pasażera 20
10 Panel sterowania, tylne drzwi pasażera, prawe 20
11 Panel sterowania, tylne drzwi pasażera, lewe 20
12 Keyless 7,5
13 Fotel elektryczny po stronie kierowcy 20
14 Fotel elektryczny po stronie pasażera 20
15 2014:

Spryskiwacze szyby przedniej,

Spryskiwacz szyby tylnej

25
16 Moduł sterujący lub ekran systemu Infotainment 5
17 Moduł sterowania dźwiękiem,

telewizor,

radio cyfrowe

10
18 Moduł sterowania dźwiękiem lub

moduł sterowania Sensus

15
19 Telefon, Bluetooth ™ 5
20
21 Dach słoneczny,

dach oświetlenia wnętrza,

czujnik klimatu,

wlot powietrza do silników przepustnic

5
22 Gniazdo 12 V,

konsola między fotelami

15
23 Ogrzewanie siedzenia, tylna strona pasażera, prawa 15
24 Ogrzewanie siedzenia, tylna strona pasażera, lewa 15
25 Dodatkowa nagrzewnica elektryczna 15
26 Ogrzewanie fotela po stronie pasażera 15
27 Ogrzewanie siedzenia, przód po stronie kierowcy 15
28 Asystent parkowania, kamera parkowania,

moduł sterujący haka holowniczego,

BLIS,

nagrzewnica elektryczna

5
29
30

Pozycje: skrzynka bezpieczników B

Nr Opis Amp [A]
1 Wycieraczka tylnej szyby 15
2
3 Oświetlenie wewnętrzne,

panel sterowania w drzwiach kierowcy,

elektryczne szyby,

elektryczne fotele – przód,

zdalne otwieranie drzwi garażowych

7,5
4 Połączona tablica przyrządów 5
5 Tempomat adaptacyjny, ACC;

system ostrzegania o kolizji

10
6 Oświetlenie wewnętrzne;

Czujnik deszczu

7,5
7 Moduł kierownicy 7,5
8 Centralny zamek,

klapka wlewu paliwa

10
9 Podgrzewana kierownica 15
10 014-2016:

podgrzewane szyby

15
11 Odblokowywanie,

klapa tylna

10
12 2013-2018:

Składany zagłówek

10
13 Pompa paliwowa 20
14 Czujnik ruchu do alarmu,

panel klimatyczny

5
15 Blokada kierownicy 15
16 Syrena, złącze łącza danych OBDII 5
17
18 Poduszka powietrzna 10
19 System ostrzegania o kolizji 5
20 Czujnik pedału przyspieszenia;

Przyciemniane wewnętrzne lusterko wsteczne;

Ogrzewanie siedzenia z tyłu

7,5
21 Moduł sterujący Infotainment (Performance),

Audio (Performance)

15
22 Światła stopu 5
23 Szyberdach 20
24 Immobiliser 5

Bezpieczniki – w przestrzeni ładunkowej (nr 1)

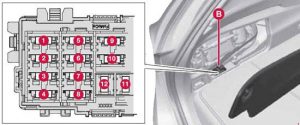

Volvo V60 – bezpieczniki – przestrzeń ładunkowa
Nr Opis Amp [A]
1 Elektryczny hamulec postojowy lewy 30
2 Elektryczny hamulec postojowy, prawy 30
3 Odmrażacz tylnej szyby 30
4 Gniazdo przyczepy 2 15
5
6 Gniazdo 12 V w bagażniku 15
7
8
9
10
11 Gniazdo przyczepy 1 40
12

Bezpieczniki – w przestrzeni ładunkowej (nr 2)

Volvo V60 – schemat skrzynki bezpieczników – w ładunku
Nr Opis Amp [A]
1 Pompa płynu chłodzącego 1

do akumulatora hybrydowego płynu;

Zawór do pomp płynu chłodzącego 1 i 2.

10
2 Pompa płynu chłodzącego 2

do akumulatora hybrydowego.

10
3 Ładowarka;

Przetwornica napięcia 400 V-12 V;

Moduł sterujący do akumulatora hybrydowego.

5
4 Pompa płynu chłodzącego do obwodu

niskiej temperatury układu chłodzenia.

15
5 Ładowarka;

Przetwornica napięcia 400 V-12 V;

Moduł sterujący do akumulatora hybrydowego.

10
6 Cewki przekaźników;

przetwornica wysokiego napięcia

do silnika elektrycznego i

zintegrowany generator rozrusznika

10
7 Odłączanie silnika elektrycznego od tylnej osi 15
8
9 Przetwornica wysokiego napięcia do silnika elektrycznego i

zintegrowanego rozrusznika;

Moduł sterujący do akumulatora hybrydowego.

10
10 Zawory chłodziwa do obwodu

niskotemperaturowego układu chłodzenia;

Elektryczna sprężarka klimatyzacji;

Zawór wymiennika ciepła;

Zawór układu klimatyzacji.

10
11
12

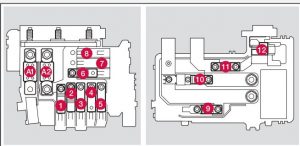

Bezpieczniki – w zimnej strefie komory silnika

Volvo V60 – bezpieczniki – komora silnika (tylko zimna strefa start / stop)
Nr Opis Amp [A]
A1 Wyłącznik automatyczny:

centralny moduł elektryczny w komorze silnika

175
A2 Główny bezpiecznik centralnego

modułu elektronicznego (CEM) pod schowkiem podręcznym,

przekaźnik/skrzynka bezpieczników

pod schowkiem podręcznym,

centralna jednostka elektryczna w przestrzeni bagażowej

175
1 Pompa próżniowa do układu hamulcowego 40
2 Bezpiecznik główny centralnego modułu elektronicznego

(CEM) pod schowkiem podręcznym

50
3 Główny bezpiecznik dla przekaźnika/skrzynki bezpieczników

pod schowkiem podręcznym

60
4 Bezpiecznik główny do centralki

elektrycznej B w przestrzeni ładunkowej

60
5 Bezpiecznik główny do centralki

elektrycznej A w przestrzeni ładunkowej

60
6 Wentylator 40
7
8
9
10
11 Automatyczna skrzynia biegów pompy oleju 30
12
