Volvo XC70 (2003) – skrzynka bezpieczników
Volvo XC70 (2003) – schemat skrzynki bezpieczników
Rok produkcji: 2003.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo XC70 (2003) to bezpiecznik 13 w skrzynce bezpiecznikowej na krawędzi deski rozdzielczej.

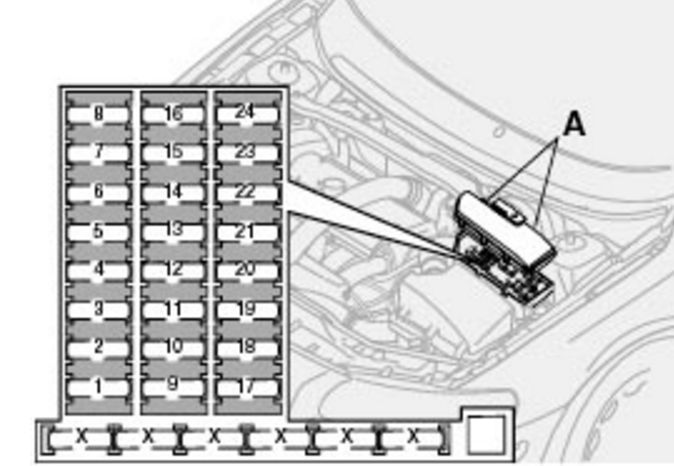

Bezpieczniki – komora silnika
| Numer | Opis | Ampery [A] |
| 1 | Akcesoria | 25 |
| 2) | Dodatkowe światła (opcja) | 20 |
| 3) | Pompa próżniowa | 15 |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica skrzyni korbowej;
Zawory elektromagnetyczne. |
10 |
| 6 | Czujnik masowego przepływu powietrza;
Moduł sterujący silnika; Wtryskiwacze. |
15 |
| 7 | Moduł przepustnicy | 10 |
| 8 | Sprężarka klimatyzacji;
Czujnik położenia pedału przyspieszenia; Wentylator skrzynki elektrycznej. |
10 |
| 9 | Klakson | 15 |
| 10 | Wycieraczka tylnej klapy | 10 |
| 11 | Sprężarka klimatyzacji;
Cewki zapłonowe. |
20 |
| 12 | Włącznik światła hamowania | 5 |
| 13 | Wycieraczki | 25 |
| 14 | ABS / STC / DSTC | 30 |
| 15 | – | – |
| 16 | Spryskiwacze przedniej szyby;
Wycieraczki i spryskiwacze reflektorów (niektóre modele) |
15 |
| 17 | Światła mijania, prawe | 10 |
| 18 | Światła mijania, lewe | 10 |
| 19 | ABS / STC / DSTC | 30 |
| 20 | Światła drogowe lewe | 15 |
| 21 | Światła drogowe prawe | 15 |
| 22 | Rozrusznik | 25 |
| 23 | Moduł sterujący silnika | 5 |
| 24 | – | – |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Światła mijania | 15 |
| 2) | Światła drogowe | 20 |
| 3) | Elektryczny fotel kierowcy | 30 |
| 4 | Elektryczne siedzenie pasażera | 30 |
| 5 | – | – |
| 6 | – | – |
| 7 | Ogrzewane siedzenie – przednie lewe (opcja) | 15 |
| 8 | Ogrzewane siedzenie – przednie prawe (opcja) | 15 |
| 9 | ABS / STC / DSTC | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 13 | Gniazdko elektryczne 12 V (zapalniczka) | 15 |
| 14 | Elektryczne siedzenie pasażera | 5 |
| 15 | System audio, VNS | 5 |
| 16 | System nagłośnieniowy | 20 |
| 17 | Wzmacniacz dźwięku | 30 |
| 18 | Przednie światła przeciwmgielne | 15 |
| 19 | Wyświetlacz VNS | 10 |
| 20 | – | – |
| 21 | Automatyczna skrzynia biegów;
Shiftlock; Rozszerzony posuw D2. |
10 |
| 22 | Kierunkowskazy | 20 |
| 23 | Moduł włącznika reflektorów;
Układ klimatyzacji; Złącze diagnostyczne na pokładzie; Moduły dźwigni kierownicy. |
5 |
| 24 | Przekaźnik przedłużonego zasilania D1;
Układ klimatyzacji; Elektrycznie regulowany fotel kierowcy; Informacje dla kierowcy. |
10 |
| 25 | Wyłącznik zapłonu;
Przekaźnik rozrusznika; SRS; Moduł sterujący silnika. |
10 |
| 26 | Dmuchawa układu klimatyzacji | 30 |
| 27 | – | – |
| 28 | Moduł elektroniczny – oświetlenie dodatkowe | 10 |
| 29 | – | – |
| 30 | Lewe przednie i tylne światła postojowe | 7,5 |
| 31 | Przednie i tylne światła postojowe z prawej;
Światła tablicy rejestracyjnej. |
7,5 |
| 32 | Centralny moduł elektryczny;
Oświetlenie lusterek na osłonie przeciwsłonecznej; Oświetlenie schowka na rękawiczki; Oświetlenie wnętrza. |
10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Siłownik szyberdachu | 15 |
| 35 | Centralny zamek, elektryczne szyby – lusterko lewe | 25 |
| 36 | Centralny zamek, elektryczne szyby – lusterko prawe | 25 |
| 37 | Elektrycznie sterowane szyby tylne | 30 |
| 38 | Syrena alarmowa | 5 |

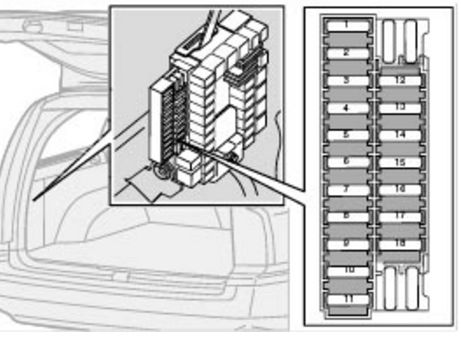

Bezpieczniki w przestrzeni ładunkowej
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy przedziału ładunkowego
| Numerr | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny;
Oświetlenie przestrzeni ładunkowej. |
10 |
| 2) | Tylne światło przeciwmgielne | 10 |
| 3) | Światła stopu | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | Odszraniacz tylnej szyby;
Przekaźnik 15I – akcesoria. |
5 |
| 6 | Odblokowanie tylnej klapy | 10 |
| 7 | Dodatkowe gniazdo 12 V w przestrzeni ładunkowej
(opcja) |
15 |
| 8 | Zamek centralny tylnych drzwi;
Klapka wlewu paliwa. |
20 |
| 9 | Zwiastun (30 kanałów) | 15 |
| 10 | Zmieniarka CD, VNS | 10 |
| 11 | Moduł kontroli akcesoriów (AEM) | 15 |
| 12 | Wycieraczka tylnej klapy | 15 |
| 13 | Przestrzeń ładunkowa głośnika
(subwoofera) – opcja |
15 |
| 14 | Światła stopu | 7,5 |
| 15 | Zaczep przyczepy (15I) | 20 |
| 16 | – | – |
| 17 | Moduł sterujący napędu na wszystkie koła | 7,5 |
| 18 | – | – |
