Rok produkcji: 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Land Cruiser (2013-2014) to bezpiecznik 1 w skrzynce bezpiecznikowej na tablicy przyrządów (typ A).

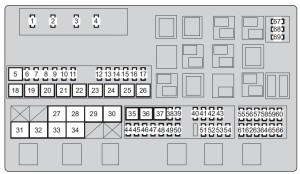

| Bezpiecznik | Amp [A] | Opis | |
| 1 | A / F * 1 | 15 | Nagrzewnica klimatyzacji |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER;
EFI; EDU. |
|
| 25 A * 3 | |||
| 2 | HORN | 10 | Klakson |
| 3 | EFI MAIN | 25 | EFI;
Nagrzewnica A / F; Pompa paliwa. |
| 4 | IG2 MAIN | 30 | Wtryskiwacz;
Zapłon; Licznik. |
| 5 | RR A / C | 50 | Brak obwodu |
| 6 | SEAT-A / C LH | 25 | Podgrzewacze siedzeń i wentylatory |
| 7 | RR S / HTR | 20 | Ogrzewanie tylnych siedzeń |
| 8 | DEICER | 20 | Odmrażacz wycieraczek szyby przedniej |
| 9 | CDS FAN | 25 | Wentylator skraplacza |
| 10 | TOW TAIL | 30 | Brak obwodu |
| 11 | RR P / SEAT | 30 | Brak obwodu |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 14 | SECURITY | 5 | BEZPIECZEŃSTWO |
| 15 | SEAT-A / C RH | 25 | Podgrzewacze siedzeń i wentylatory |
| 16 | STOP | 15 | Światła stopu;
Wysoko zamontowane światło stopu; ABS; VSC; ECU nadwozia głównego; EFI; Przyczepa. |
| 17 | AI PUMP HTR * 1 | 10 | Podgrzewacz z pompą AI |
| PWR HTR * 2, * 3 | 7,5 | Nagrzewnica elektryczna | |
| 18 | RR AUTO A / C | 50 | Tylny układ klimatyzacji |
| 19 | PTC-1 | 50 | Grzałka PTC |
| 20 | PTC-2 | 50 | Grzałka PTC |
| 21 | PTC-3 | 50 | Grzałka PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Holowniczy |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 26 | DEFOG | 30 | Odmgławiacz tylnej szyby |
| 27 | AHC | 60 | AHC na 4 koła |
| 28 | HTR | 50 | Klimatyzacja z przodu |
| 29 | PBD | 30 | Zasilacz ECU tylnych drzwi |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Każdy bezpiecznik |
| 32 | A/PUMP NO.1*1 | 50 | STEROWNIK AI |
| GLOW1 * 2, * 3 | 80 | Układ żarzenia silnika | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Układ żarzenia silnika | |
| 34 | MAIN | 40 | Reflektor;
HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 50 | ABS |
| 37 | ST | 30 | System startowy |
| 38 | IMB | 7,5 | Skrzynka z kodem identyfikacyjnym;
Inteligentny system wprowadzania i uruchamiania przez naciśnięcie; GBS. |
| 39 | AM2 | 5 | Jednostka główna ECU |
| 40 | DOME2 | 7,5 | Światła próżności;
Moduł górny; Tylne oświetlenie wewnętrzne. |
| 41 | ECU-B2 | 5 | System pamięci pozycji kierowcy |
| 42 | AMP 2 | 30 | System nagłośnienia |
| 43 | RSE | 7,5 | Brak obwodu |
| 44 | TOWING | 30 | Holowniczy |
| 45 | DOOR NO.2 | 25 | Jednostka główna ECU |
| 46 | STR LOCK | 20 | System blokady kierownicy |
| 47 | TURN-HAZ | 15 | Licznik;
Przednie kierunkowskazy; Boczne kierunkowskazy; Tylne kierunkowskazy; Przyczepa. |
| 48 | EFI MAIN2 * 1 | 20 | Pompa paliwowa |
| F / PMP * 2, * 3 | 20 | Brak obwodu | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Nagrzewnica klimatyzacji | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | System nagłośnienia |
| 52 | RAD NO.1 | 10 | System nawigacji;
System audio; System wspomagania parkowania. |
| 53 | ECU-B1 | 5 | System podwójnej blokady;
Inteligentny system wejścia i startu; Moduł napowietrzny; Czujnik odchylenia i G; Przechylny i teleskopowy układ kierowniczy; Miernik; Chłodnica; ECU bramy; Czujnik skrętu; VGRS. |
| 54 | DOME1 | 5 | Podświetlany system wejściowy;
Zegar. |
| 55 | HEAD LH | 15 | Światła drogowe (lewe) |
| 56 | HEAD LL | 15 | Światła mijania (lewe);
System poziomowania reflektorów. |
| 57 | INJ | 10 | Wtryskiwacz;
Układ zapłonowy. |
| 58 | MET | 5 | Licznik |
| 59 | IGN | 10 | Obwód otwarty;
System poduszek powietrznych SRS; ECU bramy; Inteligentny system wprowadzania i uruchamiania; ABS; VSC; System blokady kierownicy; GBS. |
| 60 | DRL | 5 | Światła do jazdy dziennej |
| 61 | HEAD RH | 15 | Światła drogowe (prawe) |
| 62 | HEAD RL | 15 | Światła mijania (prawe) |
| 63 | EFI NO.2 | 7,5 | Układ wtrysku powietrza;
Miernik przepływu powietrza. |
| 64 | RR A/C NO.2 | 7,5 | Brak obwodu |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 67 | SPARE | 5 | Zapasowy bezpiecznik |
| 68 | SPARE | 15 | Zapasowy bezpiecznik |
| 69 | SPARE | 30 | Zapasowy bezpiecznik |
| * 1: Pojazdy z silnikiem benzynowym
* 2: Pojazdy z silnikiem wysokoprężnym (dla Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenii, Białorusi) * 3: Pojazdy z silnikiem wysokoprężnym (z wyjątkiem Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenia, Białoruś) |
|||

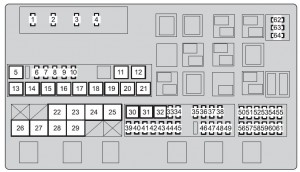

| Bezpiecznik | Amp [A] | Opis | |
| 1 | A / F * 1 | 15 | Nagrzewnica klimatyzacji |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Klakson |
| 3 | EFI MAIN | 25 | EFI;
Nagrzewnica A / F; Pompa paliwa. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Sterownik dmuchawy |
| 6 | CDS FAN | 25 | Wentylator skraplacza |
| 7 | RR S / HTR | 20 | Ogrzewanie tylnych siedzeń |
| 8 | FR FOG | 7,5 | Przednie światła przeciwmgielne |
| 9 | STOP | 15 | Światła stopu;
Wysoko zamontowane światło stopu; ABS; VSC; ECU nadwozia głównego; EFI; Przyczepa. |
| 10 | SEAT-A / C LH | 25 | Podgrzewacze siedzeń i wentylatory |
| 11 | HWD4 | 30 | Podgrzewany odmrażacz przedniej szyby |
| 12 | HWD3 | 30 | Podgrzewany odmrażacz przedniej szyby |
| 13 | AHC | 50 | AHC na 4 koła |
| 14 | PTC-1 | 50 | Grzałka PTC |
| 15 | PTC-2 | 50 | Grzałka PTC |
| 16 | PTC-3 | 50 | Grzałka PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Holowniczy |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 21 | DEFOG | 30 | Odmgławiacz tylnej szyby |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Klimatyzacja z przodu |
| 24 | PBD | 30 | Zasilacz ECU tylnych drzwi |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternator |
| 27 | A/PUMP NO.1*1 | 50 | STEROWNIK AI |
| GLOW1 * 2, * 3 | 80 | Układ żarzenia silnika | |
| 28 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Układ żarzenia silnika | |
| 29 | MAIN | 40 | Reflektor,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 50 | ABS |
| 32 | ST | 30 | System startowy |
| 33 | IMB | 7,5 | Skrzynka z kodem identyfikacyjnym;
Inteligentny system wprowadzania i uruchamiania przez naciśnięcie; GBS. |
| 34 | AM2 | 5 | Jednostka główna ECU |
| 35 | DOME2 | 7,5 | Światła próżności;
Moduł górny; Tylne oświetlenie wewnętrzne |
| 36 | ECU-B2 | 5 | System pamięci pozycji kierowcy |
| 37 | AMP 2 | 30 | System nagłośnienia |
| 38 | RSE | 7,5 | Brak obwodu |
| 39 | TOWING | 30 | Holowniczy |
| 40 | DOOR NO.2 | 25 | Jednostka główna ECU |
| 41 | STR LOCK | 20 | System blokady kierownicy |
| 42 | TURN-HAZ | 15 | Licznik;
Przednie kierunkowskazy; Boczne kierunkowskazy; Tylne kierunkowskazy; Przyczepa. |
| 43 | EFI MAIN2 * 1 | 20 | Pompa paliwowa |
| F / PMP * 2, * 3 | 20 | Brak obwodu | |
| 44 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Nagrzewnica klimatyzacji | |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | System nagłośnienia |
| 47 | RAD NO.1 | 10 | System nawigacji;
System audio; System wspomagania parkowania. |
| 48 | ECU-B1 | 5 | System podwójnej blokady;
Inteligentny system wejścia i startu; Moduł napowietrzny; Czujnik odchylenia i G; Przechylny i teleskopowy układ kierowniczy; Miernik; Chłodnica; ECU bramy; Czujnik skrętu; VGRS. |
| 49 | DOME1 | 5 | Podświetlany system wejściowy;
Zegar. |
| 50 | HEAD LH | 15 | Światła drogowe (lewe) |
| 51 | HEAD LL | 15 | Światła mijania (lewe);
System poziomowania reflektorów. |
| 52 | INJ | 10 | Wtryskiwacz;
Układ zapłonowy. |
| 53 | MET | 5 | Licznik |
| 54 | IGN | 10 | Obwód otwarty;
System poduszek powietrznych SRS; ECU bramy; Inteligentny system wprowadzania i uruchamiania; ABS; VSC; System blokady kierownicy; GBS. |
| 55 | DRL | 5 | Światła do jazdy dziennej |
| 56 | HEAD RH | 15 | Światła drogowe (prawe) |
| 57 | HEAD RL | 15 | Światła mijania (prawe) |
| 58 | EFI NO.2 | 7,5 | Układ wtrysku powietrza;
Miernik przepływu powietrza. |
| 59 | RR A/C NO.2 | 7,5 | Brak obwodu |
| 60 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 62 | SPARE | 5 | Zapasowy bezpiecznik |
| 63 | SPARE | 15 | Zapasowy bezpiecznik |
| 64 | SPARE | 30 | Zapasowy bezpiecznik |
| * 1: Pojazdy z silnikiem benzynowym
* 2: Pojazdy z silnikiem wysokoprężnym (dla Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenii, Białorusi) * 3: Pojazdy z silnikiem wysokoprężnym (z wyjątkiem Rosji, Ukrainy, Kazachstanu, Azerbejdżanu, Gruzji, Armenia, Białoruś) |
|||

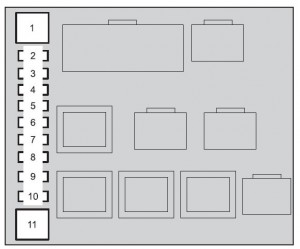

| Bezpiecznik | Amp [A] | Opis | |
| 1 | HWD1 | 30 | Podgrzewany odmrażacz przedniej szyby |
| 2 | TOW BRK | 30 | Brak obwodu |
| 3 | RR P / SEAT | 30 | Brak obwodu |
| 4 | PWR HTR * 1 | 7,5 | Brak obwodu |
| PWR HTR * 2 | 7,5 | Nagrzewnica elektryczna | |
| 5 | DEICER | 20 | Odmrażacz wycieraczek szyby przedniej |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | BEZPIECZEŃSTWO |
| 8 | FOTEL A / C RH | 25 | Podgrzewacze siedzeń i wentylatory |
| 9 | AI PMP HTR * 1 | 10 | Podgrzewacz z pompą AI |
| AI PMP HTR * 2 | 10 | Brak obwodu | |
| 10 | TOW TAIL | 30 | Brak obwodu |
| 11 | HWD2 | 30 | Podgrzewany odmrażacz przedniej szyby |
| * 1: Pojazdy z silnikiem benzynowym * 2: Pojazdy z silnikiem wysokoprężnym |
|||

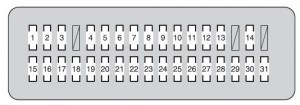

| Bezpiecznik | Amp [A] | Opis | |
| 1 | CIG | 15 | Zapalniczka |
| 2 | BK / UP LP | 10 | Światła cofania, przyczepa |
| 3 | ACC | 7,5 | Zespół wzmacniacza komponentów stereo;
Zespół wielu wyświetlaczy; ECU bramy; Zespół odbiornika radiowego; ECU głównego korpusu; ECU lusterka; Rozrywka dla tylnych siedzeń; Inteligentny system kluczy; Zegar. |
| 4 | PANEL | 10 | Napęd na cztery koła;
Popielniczka; Zapalniczka do papierosów; Sterownik hamulca; Lodówka; Tempomat; Centralna blokada mechanizmu różnicowego; DAC; Zespół wyświetlaczy; Ogrzewanie fotela; System klimatyzacji; Oświetlenie schowka; Migacz awaryjny; Montaż odbiornika radiowego; Reflektor oczyszczacz; Falownik; System pamięci pozycji jazdy; Lusterko ECU; Moduł napowietrzny; Czujnik przechyłu wyłącznika kurtyn powietrznych; Przełącznik dźwigni zmiany biegów; Przełączniki kierownicy; VSC; Przełącznik konsoli. |
| 5 | ECU-IG NO.2 | 10 | Układ klimatyzacji;
Nagrzewnica; Moduł górny; ABS; VSC; Czujnik skrętu; Czujnik odchylenia kierunkowego i czujnik G; Jednostka główna ECU; Światła stopu; Szyberdach; Zegar; Lusterko ECU. |
| 6 | WINCH | 5 | Brak obwodu |
| 7 | A / C IG | 10 | Lodówka;
Wentylator skraplacza; Kompresor chłodnicy; MG CL; Odmgławiacz tylnej szyby; RR MGC VLV. |
| 8 | TAIL | 15 | Światła tylne;
Światła tablicy rejestracyjnej; Przednie światła przeciwmgielne; Przednie boczne światła obrysowe; Tylne boczne światła obrysowe; Światła postojowe. |
| 9 | WIPER | 30 | Wycieraczka przedniej szyby |
| 10 | WSH | 20 | Spryskiwacz szyby przedniej |
| 11 | RR WIPER | 15 | Tylna wycieraczka |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Akumulator pomocniczy; Podgrzewacz siedzenia; Odmrażacz wycieraczek szyby przedniej; Napinacze pasów bezpieczeństwa; Światła awaryjne; Falownik; Przełącznik dźwigni zmiany biegów. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Pochylany i teleskopowy układ kierowniczy; ECU bramy; System blokady zmiany biegów; Tempomat; Pas bezpieczeństwa przedkolizyjnego; Czyszczenie reflektorów; Zespół wielu wyświetlaczy; System pamięci pozycji jazdy; System blokady drzwi ze wspomaganiem. |
| 15 | S/ROOF | 25 | Szyberdach |
| 16 | RR DOOR RH | 20 | Elektrycznie sterowane szyby |
| 17 | MIR | 15 | Lusterko ECU;
Zewnętrzne ogrzewanie lusterka wstecznego. |
| 18 | RR DOOR LH | 20 | Elektrycznie sterowane szyby |
| 19 | FR DOOR LH | 20 | Elektrycznie sterowane szyby |
| 20 | FR DOOR RH | 20 | Elektrycznie sterowane szyby |
| 21 | RR FOG | 7,5 | Brak obwodu |
| 22 | A / C | 7,5 | System klimatyzacji |
| 23 | AM1 | 5 | Brak obwodu |
| 24 | TI & TE | 15 | Sterowanie wychylne i teleskopowe |
| 25 | FR P/SEAT RH | 30 | Regulacja przedniego siedzenia |
| 26 | PWR OUTLET | 15 | Gniazdo zasilania |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Przedkolizyjny pas bezpieczeństwa |
| 29 | DOOR NO.1 | 25 | Jednostka główna ECU |
| 30 | FR P/SEAT LH | 30 | Regulacja przedniego siedzenia |
| 31 | INVERTER | 15 | Falownik |

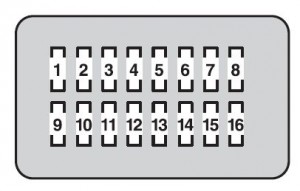

| Bezpiecznik | Amp [A] | Obwód | |
| 1 | RSF LH | 30 | Brak obwodu |
| 2 | B / DR CLSR RH | 30 | Brak obwodu |
| 3 | B / DR CLSR LH | 30 | Brak obwodu |
| 4 | RSF RH | 30 | Brak obwodu |
| 5 | DOOR DL | 15 | Brak obwodu |
| 6 | AHC-B | 20 | Brak obwodu |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Holowniczy |
| 9 | AHC-B NO.2 | 10 | Brak obwodu |
| 10 | ECU-IG NO.4 | 5 | System ostrzegawczy ciśnienia w oponach |
| 11 | SEAT-A/C FAN | 10 | Brak obwodu |
| 12 | SEAT-HTR | 20 | Podgrzewacz siedzenia |
| 13 | AFS | 5 | Brak obwodu |
| 14 | CU-IG NO.3 | 5 | Brak obwodu |
| 15 | STRG HTR | 10 | Podgrzewany układ kierowniczy |
| 16 | TV | 10 | Zespół wielu wyświetlaczy |
Musisz się zalogować, aby móc dodać komentarz.
