Skoda Roomster (2009) – skrzynka bezpieczników

Skoda Roomster (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Roomster (2013) to bezpiecznik 47 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster – bezpieczniki – deska rozdzielcza

Nr	Opis	Amp [A]
1	Nie przypisano	–
2	Nie przypisano	–
3	Zestaw wskaźników; Regulacja zasięgu świateł.	5
4	Jednostka sterująca ABS	5
5	Silnik benzynowy: włącznik świateł hamowania, tempomat.	5
6	Nie przypisano	–
7	Sterownik silnika 1,2 l	15
8	Zawory wtryskowe – 1,4 l; 1,6 l	10
9	Sterowanie ogrzewaniem; Sterownik klimatyzacji; Pomoc w parkowaniu; Sterownik doświetlania zakrętów.	5
10	Nie przypisano	–
11	Lusterko wsteczne regulowane elektrycznie; Szyby elektryczne.	7,5
12	Światło cofania	7,5
13	Sterownik silnika (dla pojazdów z automatyczną skrzynią biegów)	10
14	Silnik do świateł zakrętowych	10
15	Nawigacja PDA	5
16	Elektrohydrauliczne wspomaganie kierownicy; Sterownik silnika – silnik benzynowy.	5
17	Lewe światło postojowe; Oświetlenie tablicy rejestracyjnej.	5
18	Prawe światło postojowe	5
19	Radio; Centralna jednostka sterująca.	5
20	Sterownik silnika 1,4 l; 1,9 l – silnik wysokoprężny	5
21	Światła stopu	10
22	Elementy obsługi ogrzewania; Jednostka sterująca klimatyzacją; Pomoc w parkowaniu; Telefon komórkowy; Zestaw wskaźników; Czujnik kąta skrętu; ESP; Jednostka sterująca napięciem pojazdu.	7,5
23	Oświetlenie wnętrz, schowka i bagażnika	7,5
24	Zamek tylnej klapy	10
25	Ogrzewacze siedzeń	20
26	Podgrzewane dysze spryskiwaczy szyby przedniej; Wycieraczki.	15
27	Nie przypisano	–
28	Silnik benzynowy: zawór AKF, klapka sterująca/	10
29	Wtrysk – silnik 1,2 l	10
30	Pompa paliwa – silnik benzynowy	15
31	Sonda lambda	10
32	Silnik wysokoprężny: włącznik światła hamowania i pedału sprzęgła, tempomat, przekaźnik pompy paliwa i przekaźnik układu świec żarowych.	5
33	Sterownik silnika – silnik wysokoprężny	30
34	Sterownik silnika 1,4 l; 1,6 l	30
34	Pompa paliwa – silnik wysokoprężny	15
35	Oświetlenie zestawu wskaźników i włącznika	5
36	Światła drogowe	15/5 a)
37	Tylne światło przeciwmgielne	7,5
38	Światła przeciwmgielne	10
39	Wentylator	30
40	Wycieraczka tylnej szyby	10
41	Nie przypisano	–
42	Ogrzewanie tylnej szyby	25
43	Klakson	20
44	Wycieraczka szyby przedniej	20
45	Centralna jednostka sterująca dla systemu komfortu	15
46	Nie przypisano	–
47	Zapalniczka; Gniazdko w bagażniku.	15
48	ABS	15
49	Kierunkowskazy	15
50	Przygotowanie do instalacji radiowej, telefonicznej, moduł wielofunkcyjny.	10
51	Elektrycznie sterowana szyba (przednia i tylna) – lewa strona.	25
52	Elektrycznie sterowana szyba (przednia i tylna) – prawa strona.	25
53	Elektryczny dach przesuwno-uchylny	25
54	System alarmowy antykradzieżowy	15
55	Nie przypisano	–
56	System czyszczenia reflektorów	25
57	Lewe światło mijania, regulacja zasięgu świateł	15
58	Światła mijania po prawej stronie	15
a) Jeżeli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

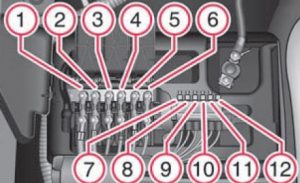

Skrzynka bezpieczników w komorze silnika (ręczna skrzynia biegów)

Skoda Roomster – bezpieczniki – komora silnika (skrzynia manualna)

Nr	Opis	Amp [A]
1	Alternator	175
2	Nie przypisano	–
3	Wnętrze	80
4	Dodatkowe ogrzewanie elektryczne	60
5	Wnętrze	40
6	Świece żarowe; Wentylator płynu chłodzącego.	50
7	Elektrohydrauliczne wspomaganie kierownicy	50
8	ABS lub TCS lub ESP	25
9	Wentylator chłodnicy	30
10	Wentylator chłodnicy	5
11	ABS lub TCS lub ESP	40
12	Centralna jednostka sterująca	5
13	Automatyczna skrzynia biegów	5
13	Dodatkowe ogrzewanie elektryczne	30

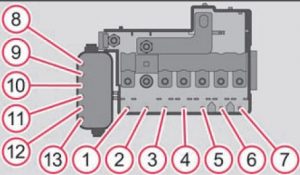

Skrzynka bezpieczników w komorze silnika (automatyczna skrzynia biegów)

Skoda Roomster – bezpieczniki – komora silnika (automatyczna skrzynia biegów)

Nr	Opis	Amp [A]
1	Dynamo	175
2	Wnętrze	80
3	Dodatkowe ogrzewanie elektryczne	60
4	ABS lub TCS lub ESP	40
5	Elektrohydrauliczne wspomaganie kierownicy	50
6	Świece żarowe	50
7	ABS lub TCS lub ESP	25
8	Wentylator chłodnicy	30
9	System klimatyzacji	5
10	Wentylator chłodnicy	40
11	Centralna jednostka sterująca	5
12	Automatyczna skrzynia biegów	5
12	Dodatkowe ogrzewanie elektryczne	30
