Peugeot RCZ (2011-2016) – skrzynka bezpieczników
Peugeot RCZ (2011-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie RCZ (2011-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.
Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (lewa strona, wewnątrz schowka). Składa się z dwóch pudełek.

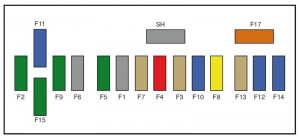

Ramka 1
| Bezpiecznik | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 30 | Zablokowana i zakleszczona ziemia |
| F3 | 5 | Jednostka sterująca poduszkami powietrznymi,
aktywną maską i napinaczami. |
| F4 | 10 | Włącznik pedału sprzęgła;
Elektrochromatyczne lusterko wsteczne; Automatyczna skrzynia biegów; Jednostka przełączająco-zabezpieczająca. |
| F5 | 30 | Elektryczne szyby jednym dotknięciem;
Zasilanie składanych lusterek. |
| F6 | – | Nieużywany |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania map; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka podręcznego. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Ekran wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach; Zegar. |
| F9 | 30 | Gniazdo 12 V |
| F10 | 15 | Sterowanie zamontowane na kierownicy |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Deska rozdzielcza;
klimatyzacja; pamięć fotela kierowcy; czujnik deszczu/słońca; poduszki powietrzne. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Aktywna maska. |
| F14 | 15 | Ekran wielofunkcyjny;
Kontrolka ostrzegawcza pasa bezpieczeństwa i Przedniej poduszki powietrznej pasażera; Ekran tablicy rozdzielczej; Wzmacniacz; System Bluetooth; Jednostka sterująca czujników parkowania; Peugeot Connect USB. |
| F15 | 30 | Centralny zamek |
| F17 | 40 | Odmgławianie/odszranianie
szyby tylnej i lusterek bocznych. |
| SH | – | Bocznik PARC |

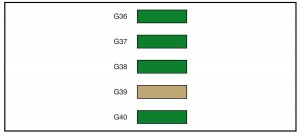

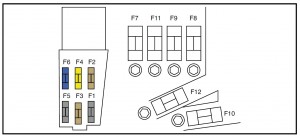

Ramka 2
| Bezpiecznik | Amp [A] | Opis |
| G36 | 30 | Wzmacniacz Hi-Fi |
| G37 | 30 | Moduł pamięci fotela pasażera |
| G38 | 30 | Moduł pamięci fotela kierowcy |
| G39 | 5 | Jednostka pamięci oświetlenia |
| G40 | 30 | Podgrzewane siedzenia kierowcy i pasażera |

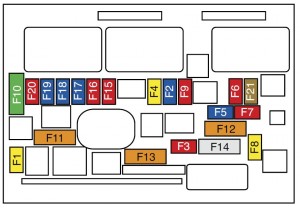

Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Bezpiecznik | Amp [A] | Funkcje |
| F1 | 20 | Zasilanie sterownika silnika;
pompa wtryskowa i elektrozawory EGR (Diesel); wtryskiwacze (Diesel). |
| F2 | 15 | Klakson |
| F3 | 10 | Wycieraczka do mycia przodu |
| F4 | 20 | Światła do jazdy dziennej |
| F5 | 15 | Czujnik przepływu powietrza;
Pompa płynu chłodzącego; Pompa oleju; Termostat; Nagrzewnica przedmuchowa (benzyna); Zawory obejściowe i EGR (Diesel); Nagrzewnica Diesel (Diesel). |
| F6 | 10 | Czujnik kąta skrętu kierownicy;
Jednostka sterująca AB /ESP; Jednostka sterująca ESP. |
| F7 | 10 | Sterownik wspomagania kierownicy,
Automatyczna skrzynia biegów; Czujnik poziomu płynu chłodzącego silnik; Dwufunkcyjny wyłącznik hamulca. |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Pompa filtra cząstek stałych (Diesel). |
| F10 | 30 | Siłowniki sterownika silnika:
benzyna: cewki zapłonowe, elektrozawory, wtryskiwacze, pompa paliwa; Diesel: elektrozawory, podgrzewacze. |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 40 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów
(zapłon dodatni) |
| F14 | – | Nieużywany |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Reflektor świateł drogowych z lewej strony |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Elektrozawór z regulacją czasu;
Czujniki tlenu (benzyna); Elektrozawory (Diesel). |
| F20 | 10 | Elektrozawory tłoczenia turbiny i
Opróżniania kanistra (benzyna); Czujnik przepływu powietrza (1,6 l THP 200); Czujnik wody w oleju napędowym (Diesel). |
| F21 | 5 | Sterowanie wentylatorami;
Pompa turbo (benzyna); Silnik Valvetronic (1,6 l THP 200). |
Tabela bezpieczników maks
| Bezpiecznik | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Elektrozawory ABS / ESP |
| F5 | – | Nieużywany |
| F6 | 15 | Automatyczna skrzynia biegów |
