Peugeot RCZ (2009-2010) – skrzynka bezpieczników

11/04/2020

Spis treści

Peugeot RCZ (2009-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie RCZ (2009-2010) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (lewa strona, wewnątrz schowka). Składa się z dwóch pudełek.

Ramka 1

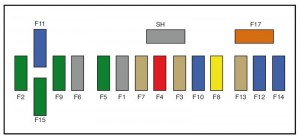

Peugeot RCZ – bezpieczniki – deska rozdzielcza 1
Nr Amp [A] Opis
F1 Nieużywany
F2 30 Zablokowana i zakleszczona ziemia
F3 5 Jednostka sterująca

poduszkami powietrznymi,

aktywną maską i

napinaczami.

F4 10 Włącznik pedału sprzęgła;

Elektrochromatyczne lusterko wsteczne;

Automatyczna skrzynia biegów;

Jednostka przełączająco-zabezpieczająca.

F5 30 Elektryczne szyby jednym dotknięciem;

Zasilanie składanych lusterek.

F6 Nieużywany
F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania map;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka podręcznego.

F8 20 Sprzęt audio;

Audio/telefon;

Ekran wielofunkcyjny;

Wykrywanie niskiego ciśnienia w oponach;

Zegar.

F9 30 Gniazdo 12 V
F10 15 Sterowanie zamontowane na kierownicy
F11 15 Stacyjka niskoprądowa
F12 15 Deska rozdzielcza;

Klimatyzacja;

Pamięć fotela kierowcy;

Czujnik deszczu/słońca;

Poduszki powietrzne.

F13 5 Skrzynka bezpieczników silnika;

Aktywna maska.

F14 15 Ekran wielofunkcyjny;

Kontrolki pasa bezpieczeństwa i

oduszki powietrznej pasażera;

Ekran tablicy rozdzielczej;

Wzmacniacz;

System Bluetooth;

Jednostka sterująca czujników parkowania;

Peugeot Connect USB.

F15 30 Ryglowanie i superzamek
F17 40 Odmgławianie/odszranianie

tylnej szyby i lusterek bocznych.

SH Bocznik PARC

Ramka 2

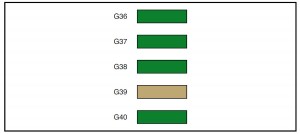

Peugeot RCZ – bezpieczniki – deska rozdzielcza 2
Nr Amp [A] Opis
G36 30 Wzmacniacz Hi-Fi
G37 30 Moduł pamięci fotela pasażera
G38 30 Moduł pamięci fotela kierowcy
G39 5 Jednostka pamięci oświetlenia
G40 30 Podgrzewane siedzenia kierowcy i pasażera

Bezpieczniki komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

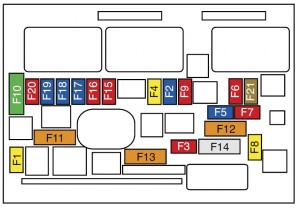

Peugeot RCZ – bezpieczniki – komora silnika
Nr Amp [A] Opis
F1 20 Zasilanie sterownika silnika;

Pompa wtryskowa i elektrozawory EGR (Diesel);

Wtryskiwacze (Diesel).

F2 15 Klakson
F3 10 Wycieraczka do mycia przodu
F4 20 Światła do jazdy dziennej
F5 15 Czujnik przepływu powietrza;

Pompa płynu chłodzącego;

Pompa oleju;

Termostat;

Nagrzewnica przedmuchowa (benzyna);

Zawory obejściowe i EGR (Diesel);

Podgrzewacz oleju napędowego (Diesel).

F6 10 Czujnik kąta skrętu kierownicy;

Jednostka sterująca ABS/ESP;

Jednostka sterująca ESP.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Czujnik poziomu płynu chłodzącego silnik;

Dwufunkcyjny wyłącznik hamulca.

F8 25 Sterowanie rozrusznikiem
F9 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Pompa filtra cząstek stałych (Diesel).

F10 30 Siłowniki sterownika silnika

benzyna:

cewki zapłonowe,

elektrozawory,

wtryskiwacze,

pompa paliwa;

Diesel:

elektrozawory,

podgrzewacze.

F11 40 Dmuchawa klimatyzacji
F12 40 Wolna/szybka wycieraczka szyby przedniej
F13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni)

F14 Nieużywany
F15 10 Światło drogowe prawe
F 16 10 Reflektor świateł drogowych z lewej strony
F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe
F19 15 Elektrozawór z regulacją czasu;

Czujniki tlenu (benzyna);

Elektrozawory (Diesel).

F20 10 Elektrozawory tłoczenia turbiny i

opróżniania kanistra (benzyna);

Czujnik przepływu powietrza (1,6 l THP 200);

Czujnik wody w oleju napędowym (Diesel).

F21 5 Sterowanie wentylatorami;

Pompa turbo (benzyna);

Silnik Valvetronic (1,6 l THP 200).

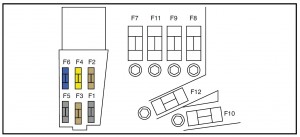

Tabela bezpieczników mini i midi nad akumulatorem

Nr Amp [A] Opis
F1 Nieużywany
F2 5 Dwufunkcyjny przełącznik hamulca
F3 5 Jednostka ładowania akumulatora
F4 25 Elektrozawory ABS/ESP
F5 Nieużywany
F6 15 Automatyczna skrzynia biegów
F7 * 80 Zespół elektropompy wspomagania kierownicy
F8 * 60 Montaż wentylatora
F9 * 70/30 Nagrzewnica wstępna (Diesel);

Silnik elektryczny Valvetronic

(1,6 l THP 16V)

F10 * 40 Zespół elektropompy ABS/ESP
F11 * 100 Jednostka przełączająca i zabezpieczająca.
F12 * Nieużywany
* Bezpieczniki midi i maxi-bezpieczniki zapewniają

dodatkową ochronę instalacji elektrycznych.

Tabela bezpieczników maks

Peugeot RCZ – bezpieczniki – bezpiecznik maxi
Nr Amp [A] Opis
MF1 * Nieużywany
MF2 * 30 Skrzynka bezpieczników przyczepy
MF3 * 50 Skrzynka bezpieczników na desce rozdzielczej
MF4 * 80 Wbudowany interfejs systemowy
MF58 80 Wbudowany interfejs systemowy
MF6 * Nieużywany
MF7 * 30 Podgrzewane siedzenia
MF8 * 20 Spryskiwacz reflektorów
* Bezpieczniki midi i maxi-bezpieczniki zapewniają

dodatkową ochronę instalacji elektrycznych
