Peugeot Partner (2003-2007) – skrzynka bezpieczników

Peugeot Partner (2003-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Partner (2003-2007) to bezpiecznik 22 w skrzynce bezpiecznikowej na desce rozdzielczej.

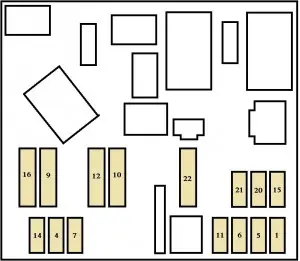

Skrzynka bezpieczników konsoli

Peugeot Partner – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 15 Wycieraczka tylna (drzwi na zawiasach);

Tylne gniazda 12 V

4 20 Wyświetlacz wielofunkcyjny;

Tablica przyrządów;

Sprzęt audio;

Elementy sterujące na kierownicy.

5 15 Syrena alarmowa
6 10 Gniazdo diagnostyczne
7 15 Alarm
9 30 Podgrzewane siedzenia;

Wentylator dachowy Zenith

10 40 Odparowywanie tylnej szyby i lusterka
11 15 Wycieraczka tylnej szyby (klapa tylna)
12 30 Elektryczne szyby przednie;

Szyberdach

14 10 Skrzynka bezpieczników silnika;

Elementy sterujące na kierownicy;

Czujnik deszczu.

15 15 Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Sprzęt audio.

16 30 Elementy sterujące blokowaniem

drzwi, maski i bagażnika.

20 10 Prawe światło stopu
21 15 Lewe światło stopu
22 20 Lampka sufitowa z przodu;

Lampka do czytania mapy;

Zapalniczka;

Przednie gniazdo 12 V;

Elektryczne lusterko.

Skrzynka bezpieczników w komorze silnika

Peugeot Partner – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 10 Moduł nagrzewania wstępnego (Diesel);

Przełączniki hamulca i sprzęgła;

Światło cofania.

2 15 Pompa paliwowa
3 10 Jednostka sterująca ABS;

Jednostka sterująca ESP

4 10 Jednostka sterująca silnika
5 Nieużywany
6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika.

9 15 Światła mijania lewe
10 15 Światła mijania prawe
11 10 Światła drogowe z lewej strony
12 10 Prawe światła drogowe
13 15 Klakson
14 10 Pompki spryskiwacza przedniej i

tylnej szyby.

15 30 Czujnik tlenu

Czujnik przepływu powietrza

16 30 Przekaźnik pompy powietrza
17 30 Wycieraczka przedniej szyby
18 40 Wentylator klimatyzacji
