Peugeot 207 CC (2006-2014) – skrzynka bezpieczników

Peugeot 207 CC (2006-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 207 CC (2006-2014) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

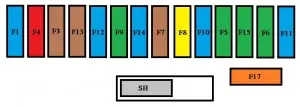

Peugeot 207 CC – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
G37 30 Zasilanie jednostki z chowanym dachem
G38 20 Wzmacniacz Hi-Fi
G39 Nieużywany
G40 40 Zasilanie skrzynki bezpiecznikowej przyczepy



Nr Amp [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 5 Jednostka sterująca poduszką powietrzną i napinaczem
F4 10 Włącznik pedału sprzęgła;

Gniazdo diagnostyczne;

Elektrochromatyczne lusterko wewnętrzne;

Klimatyzacja;

Czujnik kąta kierownicy;

Pompa filtra cząstek stałych (Diesel).

F5 30 Tylne szyby elektryczne;

Rozsuwany dach.

F6 30 Elektryczne szyby przednie;

Zasilanie składanych lusterek.

F7 5 Przednie lampki sufitowe;

Lampki do czytania map;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka podręcznego.

F8 20 Audio/telefon;

Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Elementy sterujące na kierownicy;

Wykrywanie niskiego ciśnienia w oponach;

Skrzynka bezpieczników przyczepy;

Alarm.

F9 30 Przednie gniazdo 12 V.
F10 15 Syrena alarmowa;

Centrala alarmowa;

Reflektory kierunkowe.

F11 15 Gniazdo diagnostyczne;

Stacyjka niskoprądowa;

Sterownik automatycznej skrzyni biegów.

F12 15 Czujnik jasności;

Skrzynka bezpieczników przyczepy;

Rozsuwany dach.

F13 5 Skrzynka bezpieczników silnika;

Przekaźnik ABS;

Dwufunkcyjny wyłącznik hamulca.

F14 15 Tablica przyrządów;

Lampka ostrzegawcza pasów bezpieczeństwa;

Regulacja reflektorów;

Klimatyzacja;

Sprzęt audio;

Zestaw głośnomówiący;

Jednostka sterująca wspomaganiem parkowania z tyłu.

F15 30 Ryglowanie i superzamek
F17 40 Odmrażanie tylnej szyby i lusterek zewnętrznych
SH Bocznik PARC

Bezpieczniki komory silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika, w pobliżu akumulatora (po lewej stronie).

Peugeot 207 CC – skrzynka bezpieczników – komora silnika
Nr Amp [A] Opis
F1 20 Zasilanie jednostki sterującej silnika i

przekaźnika sterującego zespołu wentylatora;

Zawory elektromagnetyczne rozrządu i

kanistra (1,6 l THP 16V);

Czujnik przepływu powietrza (Diesel);

Pompa wtryskowa (Diesel);

Czujnik wody w oleju napędowym (Diesel);

Elektrozawory EGR;

Ogrzewanie powietrza ( Diesel).

F2 15 Klakson
F3 10 Wycieraczka do spryskiwaczy z przodu i z tyłu
F4 20 Spryskiwacz reflektorów
F5 15 Pompa paliwa (benzyna);

Zawory elektromagnetyczne Turbo (1,6 l THP 16V).

F6 10 Czujnik prędkości pojazdu;

Automatyczna skrzynia biegów.

F7 10 Elektryczne wspomaganie kierownicy;

Reflektory kierunkowe;

Rrzekaźnik sterujący reflektorami kierunkowymi;

Jednostka przełączająca i zabezpieczająca (Diesel).

F8 25 Sterowanie rozrusznikiem
F9 10 Sterownik ABS/ESP;

Włącznik pedału hamulca.

F10 30 Siłowniki sterownika silnika

(benzyna:

cewki zapłonowe, elektrozawory,

sondy lambda, wtryskiwacze,

podgrzewacze, regulowany termostat)

(Diesel:

elektrozawory, podgrzewacze).

F11 40 Dmuchawa klimatyzacji
F12 30 Wycieraczki szyby przedniej niska / wysoka prędkość
F13 40 Zasilanie interfejsu wbudowanych systemów (zapłon dodatni)
F14 30 Nagrzewnica Diesel (Diesel)
F15 10 Lewe światło drogowe
F 16 10 Prawe światło drogowe
F17 15 Lewe światło mijania
F18 15 Prawe światło mijania



Nr Amp [A] Opis
R1 MF1 70 Montaż wentylatora
MF2 20/30 Pompa ABS/ESP
MF3 20/30 Zawory elektromagnetyczne ABS/ESP
MF4 60 Zasilanie interfejsu

wbudowanych systemów.

MF5 60 Zasilanie interfejsu

wbudowanych systemów.

MF6 Dodatkowy zespół wentylatora

(1,6 l THP 16V).

MF7 80 Skrzynka bezpieczników w

przedziale pasażerskim.

R2 MF8 30 Nieużywany
MF9 80 Jednostka grzewcza (Diesel)
MF10 80 Elektryczne wspomaganie kierownicy
MF11 40 Silnik elektryczny Valvetronic

(1,6 l THP 16V).
