Peugeot 406 (2002-2004) – skrzynka bezpieczników
Peugeot 406 (2002-2004) – schemat skrzynki bezpieczników
Rok produkcji: 2002, 2003, 2004.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 406 (2002-2004) to bezpiecznik 23 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników konsoli
| Nr | Amp [A] | Opis |
| A | 20 | Blokowanie/odblokowywanie |
| B | 10 | Tylne światła przeciwmgielne |
| C | 40 | Odmgławianie luster |
| D | 15 | Wycieraczka tylnej szyby |
| E | 30 | Elektryczne szyby |
| F | 15 | Zasilanie tablicy przyrządów;
Wyświetlacz; Sprzęt audio; System nawigacji satelitarnej; Klimatyzacja. |
| 1 | bocz | Centralna poduszka powietrzna |
| 2 | 5 | Sterowanie wentylacją |
| 3 | 10 | Tablica przyrządów |
| 4 | 5 | Sygnał zapłonu + ve dla interfejsu
wbudowanych systemów. |
| 5 | – | Nieużywany |
| 6 | 10 | Sterowanie na kierownicy |
| 7 | 15 | Syrena alarmowa |
| 8 | 10 | System nawigacji satelitarnej |
| 9 | 5 | Sygnał + ve baterii dla interfejsu
wbudowanych systemów. |
| 10 | 15 | Sprzęt audio |
| 11 | 10 | Trzecie światło stop |
| 12 | 10 | Prawe światło stopu |
| 13 | 20 | Elektrycznie sterowane okno kierowcy |
| 14 | 30 | Moc tylnej szyby |
| 15 | – | Akumulator + ve gniazdo holownicze |
| 16 | 20 | Zapamiętywanie siedzeń |
| 17 | 20 | Elektryczny fotel pasażera |
| 18 | 10 | Lżejsze oświetlenie;
Wyświetlacz; Oświetlenie włączników i popielniczki; Dźwignia automatycznej skrzyni biegów. |
| 19 | 10 | Tylne światła przeciwmgielne |
| 20 | 10 | Tylne prawe i przednie lewe światło pozycyjne |
| 21 | 10 | Tylne lewe i przednie prawe światło pozycyjne |
| 22 | 10 | Oświetlenie schowka podręcznego;
Lampka do czytania mapy; Dodatkowe oświetlenie lusterka; Przednie i tylne oświetlenie sufitowe; Oświetlenie podnośnika szyb i elektrochromowego lusterka wstecznego. |
| 23 | 20 | Zapalniczka |
| 24 | – | Nieużywany |
| 25 | 20 | Sprzęt audio |
| 26 | – | Nieużywany |
| 27 | 5 | Przekaźnik tylnej szyby |
| 28 | 15 | Podgrzewane siedzenia |
| R | 5 | Bezpiecznik zapasowy |
| R2 | 10 | Bezpiecznik zapasowy |
| R3 | 30 | Bezpiecznik zapasowy |
| R4 | 20 | Bezpiecznik zapasowy |
| R5 | 15 | Bezpiecznik zapasowy |

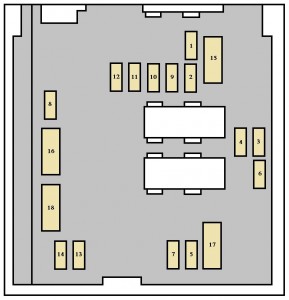

Bezpieczniki komory silnika
| Nr | Amp [A] | Opis |
| 1 * | 10 | Światła cofania;
Przekaźnik podwójnego wtrysku; Temperatura oleju silnikowego; Poziom oleju; Sprężarka klimatyzacji. |
| 2 * | 15 | Pompa paliwa;
Elektrozawór kanistra. |
| 3 * | 10 | Jednostka sterująca |
| 4 * | 10 | Sterownik silnika i automatyczna
skrzynia biegów. |
| 5 | 10 | Jednostka sterująca filtra cząstek stałych;
Przekaźnik tylnej szyby. |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | 20 | Spryskiwacz reflektorów |
| 8 * | 20 | Sterownik silnika z bezpośrednim
wtryskiem benzyny; Pedał sprzęgła. |
| 9 * | 15 | Światła mijania z lewej strony |
| 10 * | 15 | Światła mijania prawe |
| 11 * | 10 | Światło drogowe z lewej strony |
| 12 * | 10 | Prawe światło drogowe |
| 13 * | 15 | Klakson |
| 14 | 10 | Pompa spryskiwacza przedniej
i tylnej szyby. |
| 15 * | 30 | Cewka zapłonowa;
Wycieraczka szyby przedniej; Czujnik tlenu; Ciśnienie oleju; Układ wtryskowy. |
| 16 * | 30 | Pompa powietrza i temperatura oleju;
Poziom oleju; Działanie świateł hamowania; Alternator; Czujnik obecności wody w oleju napędowym; Sterowanie przekaźnikiem wtrysku. |
| 17 * | 30 | Elektryczny fotel pasażera |
| 18 | 40 | Dmuchawa nagrzewnicy;
Rozrusznik; Mała prędkość wycieraczek szyby przedniej. |
| * Bezpieczniki maxi zapewniają dodatkową
ochronę instalacji elektrycznych. |
||
