Mercedes-Benz CLS x218 (2010-2017) – skrzynka bezpieczników

Mercedes-Benz CLS x218 (2010-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.


Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa C W203 (2000-2007) to bezpiecznik 9 w skrzynce bezpiecznikowej w komorze slinka.

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz CLS x218 – schemat bezpieczników – komora silnika
Numer [A] Opis
1 25 Elektroniczna jednostka sterująca programem stabilności Elektroniczna jednostka sterująca
premium programu stabilizacji toru jazdy
Silnik
dmuchawy Regulator dmuchawy
2 30 Sterownik lewych drzwi przednich
3 30 Sterownik prawych drzwi przednich
4 20 Obowiązuje z silnikiem 157:  Jednostka sterująca układu paliwowego
5 7,5 Zestaw wskaźników
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
Przełącznik świateł zewnętrznych
6 10 Dotyczy silnika wysokoprężnego:  jednostka sterująca CDI
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
7 20 Przekaźnik 50 rozrusznika
8 7,5 Dodatkowa jednostka sterująca systemu przytrzymującego
9 15 Gniazdo konsoli środkowej
10 30 Silnik wycieraczek
30 Przełączane przez przekaźnik ogrzewania pozycji postojowej wycieraczek: Ogrzewanie pozycji postojowej wycieraczek
11 7,5 Wyświetlacz
Audio / COMAND Panel sterowania Audio / COMAND
12 7,5 Automatyczna klimatyzacja i jednostka
sterująca Panel sterowania górnego panelu sterowania
Przycisk trybu automatycznej skrzyni biegów
Grupa przycisków zawieszenia
13 7,5 Moduł sterujący modułu rurki kierownicy
Kamera
wielofunkcyjna Kamera wielofunkcyjna stereo
14 7,5 Elektroniczna jednostka sterująca programem stabilności Elektroniczna jednostka sterująca
premium programem stabilności
15 7,5 Dodatkowa jednostka sterująca systemu przytrzymującego
16 5 Obowiązuje z silnikiem 157:  INTERFEJS DIRECT SELECT
17 30 Elektryczny dach uchylno-przesuwny ze szkła: Panel sterowania z panelem sterowania
18 7,5 Zegar analogowy
Przekaźnik rezerwowy
19 20 Elektroniczna jednostka sterująca blokadą zapłonu
20 40 Elektroniczna jednostka sterująca programem stabilności Elektroniczna jednostka sterująca
premium programem stabilności
21 7,5 Wyłącznik świateł hamowania Włącznik lampki w
schowku na rękawiczki
Rozpoznawanie zajętości przedniego siedzenia pasażera i
jednostka sterująca systemu wykrywania masy ACSR (WSS)
22 15 Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem
Dotyczy silnika wysokoprężnego:
jednostka sterująca CDI
Tuleja łącząca, obwód 87
Dotyczy silnika benzynowego:
jednostka sterująca ME-SFI
Tuleja łącząca, obwód 87 M2e
Obowiązuje z silnikiem 276:  siłownik żaluzji chłodnicy
23 20 Obowiązuje dla silnika benzynowego:  tuleja złącza, obwód 87 M1i
Dotyczy silnika wysokoprężnego:
jednostka sterująca CDI
Tuleja złącza, obwód 87
24 15 Obowiązuje dla silnika wysokoprężnego:  tuleja  złącza, obwód 87 Dotyczy
silnika 157, 276, 278: tuleja złącza, obwód 87 M1e
25 15 Obowiązuje dla silnika wysokoprężnego:  czujnik tlenu przed katalizatorem
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
26 20 Radio
Radio z systemem autopilota
Jednostka sterująca COMAND
27 7,5 Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
7,5 Dotyczy silnika wysokoprężnego:
sterownik CDI
Elektroniczna jednostka sterująca blokadą zapłonu
28 7,5 Zestaw wskaźników
29 10 Zespół prawego przedniego światła
30 10 Zespół lewego przedniego światła
31A 15 Przełączane przez przekaźnik klaksonów:
Lewy klakson Prawy klakson
31B 15 Przełączane przez przekaźnik klaksonów:
Lewy klakson Prawy klakson
32 Przekaźnik wtrysku wtórnego powietrza
33 10 W pełni zintegrowany sterownik kontroli skrzyni biegów
34 7,5 Jednostka sterująca układu paliwowego
35
36 7,5 Jednostka sterująca wspomagania widoku
nocnego Jednostka sterująca DISTRONIC
Przekaźnik
jot Przekaźnik 15 obwodu
K. Przekaźnik zacisku 15R
L Przekaźnik ogrzewania postojowego wycieraczek
M Przekaźnik 50 rozrusznika
N Obwód silnika 87 Przekaźnik
O Przekaźnik klaksonowy
P.
Q Przekaźnik rezerwowy
R Obwód podwozia 87 przekaźnik
Zobacz również:  Mercedes-Benz Klasa B W242, W246 (2012-2018) – skrzynka bezpieczników

Skrzynka bezpieczników w bagażniku

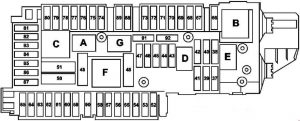

Mercedes-Benz CLS x218 – schemat bezpieczników – komora bagażnika
Numer [A] Opis
37 7,5 Fotel kierowcy Elektromagnes zagłówka NECK-PRO
Przedni fotel pasażera Elektrozawór zagłówka NECK-PRO
38 15 Shooting Brake:  Podłączony przez przekaźnik wycieraczek szyby tylnej: Silnik wycieraczek tylnej klapy
39 30 Obowiązuje dla pojazdów z kierownicą z lewej strony: Sterownik lewych tylnych drzwi
Obowiązuje dla pojazdów z kierownicą po prawej stronie:  Sterownik lewych drzwi przednich
40
41 30 Obowiązuje dla pojazdów z kierownicą z lewej strony:  Sterownik prawych drzwi przednich
Obowiązuje dla pojazdów z kierownicą po prawej stronie:  Sterownik prawych drzwi tylnych
42 25 Jednostka sterująca układu paliwowego
43 7,5 Obowiązuje do 31.08.2014:  Moduł komunikacyjny usług telematycznych (Live Traffic Information)
Obowiązuje od 01.09.2014: Jednostka sterująca monitora ciśnienia w oponach
44 30 Przełącznik regulacji przedniego siedzenia pasażera
45 30 Przełącznik regulacji siedzenia kierowcy
46 7,5 Syrena alarmowa (monitoring wewnętrzny)
Zabezpieczenie wewnętrzne i jednostka sterująca zabezpieczeniem przed holowaniem (monitoring wnętrza)
Coupe:  M 1, AM, CL [ZV] i wzmacniacz antenowy KEYLESS-GO
Shooting Brake:  wzmacniacz anteny tylnej szyby 1
Obowiązuje z silnikiem 157, 276 , 278 i wersja USA:  Przekaźnik pompy obiegowej chłodziwa
47
48
49 40 Coupe:  Przełączane przez przekaźnik ogrzewania tylnej szyby: Ogrzewanie tylnej szyby
Hamulec strzelający:  Przełączane przez przekaźnik ogrzewania tylnej szyby: Wzmacniacz anteny tylnej szyby 1
50 50 Prawy przedni odwracalny zwijacz napięcia awaryjnego
51 50 Lewy przedni odwracalny zwijacz napięcia awaryjnego
52
53 30 Jednostka sterująca rozpoznawania przyczepy
54 15 Jednostka sterująca rozpoznawania przyczepy
55
56 15 Gniazdo przyczepy
57 25 Jednostka sterująca rozpoznawania przyczepy
58 25 Jednostka sterująca rozpoznawania przyczepy
59 7,5 Lewy przedni zderzak Czujnik DISTRONIC (DTR)
Prawy przedni zderzak Czujnik DISTRONIC (DTR)
Lewy tylny zderzak czujnik radarowy (aktywny asystent martwego punktu) Prawy tylny czujnik radarowy (aktywny asystent martwego punktu
)
Lewy tylny zderzak inteligentny czujnik radarowy (asystent martwego punktu)
Inteligentny czujnik radarowy prawego tylnego zderzaka (asystent martwego punktu)
60 7,5 Wielokonturowa pompa pneumatyczna z siedziskiem
30 Aktywna pompa pneumatyczna z wielokonturowym siedziskiem
61 40 Coupe:  Sterownik pokrywy bagażnika (KDS)
Hamulec  strzelający : Sterownik klapy podnoszonej
62 25 Jednostka sterująca fotela kierowcy
63 25 Sterownik ogrzewania tylnego siedzenia
64 25 Jednostka sterująca przedniego siedzenia pasażera
65 7,5 Do 31.05.2012 r:  Sterownik ogrzewania kierownicy
Stan na dzień 01.06.2012 r:  Sterownik modułu rurki kierownicy
66 7,5 Silnik dmuchawy tylnej
67 40 Jednostka sterująca wzmacniaczem systemu dźwiękowego
68 15 Jednostka sterująca AIRmatic
69 25 Wzmacniacz tylnych głośników basowych
70 5 Jednostka sterująca monitora ciśnienia w oponach
Obowiązuje od 01.09.2014 z silnikiem 157, 276, 278 bez wersji USA: Przekaźnik pompy obiegowej płynu chłodzącego
71 15 Gniazdo wewnętrzne pojazdu, przód
72 15 Gniazdo bagażnika
73 5 Obowiązuje z silnikiem 157:  Jednostka sterująca trybem transmisji
Nagrzewnica  stacjonarna : Stacjonarny odbiornik zdalnego sterowania nagrzewnicy radiowej
74 15 Jednostka sterująca KEYLESS-GO
Obowiązuje od 01.09.2014 r .:
Lewy przedni reflektor Zespół
prawego przedniego światła
75 20 Stacjonarny zespół nagrzewnicy
Obowiązuje od 01.09.2014 r .:
Lewy przedni reflektor
Prawy przedni reflektor
76 15 Gniazdo tylnej konsoli środkowej
77 7,5 Jednostka sterująca systemu wykrywania masy (WSS)
Procesor nawigacji
78 7,5 Jednostka sterująca interfejsem multimedialnym
79 5 Jednostka sterująca systemem czujników wideo i radarowych
Obowiązuje od 01.09.2014 r. Z pakietem wspomagania jazdy Plus:
Jednostka sterująca czujników radarowych Jednostka
sterująca bramy podwozia
80 5 Jednostka sterująca systemem parkowania
81 5 Wzmacniacz / kompensator anteny systemu telefonii
komórkowej Złącze elektryczne telefonu komórkowego
82 7,5 Regulator dmuchawy wentylacji lewego przedniego siedzenia Regulator dmuchawy wentylacji
prawego przedniego siedzenia
83 7,5 Kamera cofania
Procesor nawigacji
Jednostka sterująca systemem wzywania pomocy
84 5 Odwrócenie sterownik kamera
cofania moduł zasilania kamery
cofania kamera
SDAR / high definition jednostki sterującej tuner
sterownik Digital Audio Broadcasting
85 7,5 Tuner TV (analogowy / cyfrowy)
Tuner telewizji cyfrowej
86
87 7,5 Jednostka sterująca systemem połączeń alarmowych
Obowiązuje do 31.08.2014 z silnikiem 157, 276, 278 bez wersji amerykańskiej: Przekaźnik pompy obiegowej chłodziwa
Obowiązuje do 31.05.2016 z Live Traffic Information lub systemem połączeń alarmowych eCall Europe:  Moduł komunikacyjny usług telematycznych
Ważny od 01.06 .2016: Centrala  sterująca HERMES
Obowiązuje od 01.06.2016 z telefonią Comfort i zdalnym sterowaniem dla nagrzewnicy stacjonarnej:  Przełącznik anteny dla nagrzewnicy telefonicznej i stacjonarnej
88 15 Inteligentny moduł serwo dla DIRECT SELECT
89 30 Jednostka sterująca rozpoznawania przyczepy
Obowiązuje z silnikiem 157:  Jednostka sterująca układu paliwowego
90
91
92 15 Jednostka sterująca KEYLESS-GO
Przekaźnik
ZA Przekaźnik 15 obwodu
b Obwód 15R przekaźnik (1)
do Podgrzewany przekaźnik tylnej szyby
re Dotyczy silnika wysokoprężnego:  Przekaźnik pompy paliwa
mi Shooting Brake:  Przekaźnik wycieraczek szyby przedniej.
Elektrycznie regulowana pamięć przednich siedzeń:  Przekaźnik regulacji siedzenia
sol Obwód 15R przekaźnik (2)
Zobacz również:  Mercedes-Benz 190 (1982-1993) – skrzynka bezpieczników

Przednia skrzynka prefuse

Bez ECO start / stop

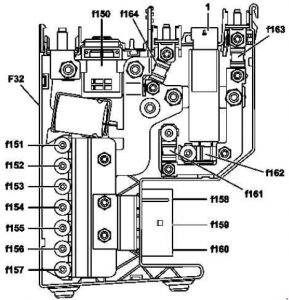

Mercedes-Benz CLS x218 – schemat skrzynki bezpieczników – przedni bezpiecznik – bez ECO start / stop

ECO start / stop

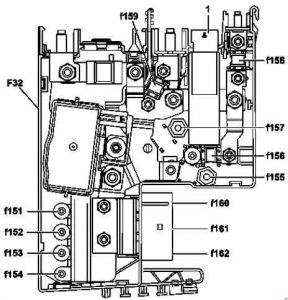

Mercedes-Benz CLS x218 – schemat skrzynki bezpieczników – przedni bezpiecznik – z ECO start / stop
Numer [A] Opis
150 Funkcja ECO start / stop:  Pyrofuse 150
151 60 Elektryczna jednostka sterująca wspomaganiem kierownicy
152 60 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
153 100
154 100 Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem (M4 / 7)
155 150 Dotyczy silnika wysokoprężnego:  Wzmacniacz nagrzewnicy PTC
156
157 150 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
158 50 Obowiązuje dla pojazdów z kierownicą po lewej stronie:  Regulator dmuchawy
Dotyczy pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157:  Elektroniczna jednostka sterująca programem stabilności
Obowiązuje w pojazdach z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157:  Elektroniczna kontrola programu stabilności Premium jednostka
159 50 Dotyczy pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157:  Elektroniczna jednostka sterująca programem stabilizacji toru
jazdy Dotyczy pojazdów z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157:  Elektroniczna jednostka sterująca Premium Electronic Stability Program
160 60 Przekaźnik AlRmatic
161
162 100 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
163 150 Bez funkcji ECO start / stop:  Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
164 100 Bez ECO start / stop:  Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
Zobacz również:  Mercedes CLS C218 (od 2011 roku) - akumulatory

Przekaźnik pompy obiegowej chłodziwa

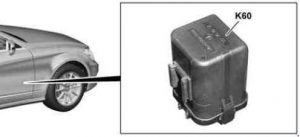

Mercedes-Benz CLS x218 – schemat skrzynki bezpieczników – przekaźnik pompy obiegowej płynu chłodzącego

Przekaźnik AIRMATIC

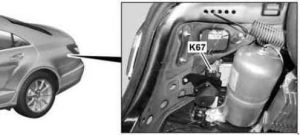

Mercedes-Benz CLS x218 – schemat bezpieczników – przekaźnik AIRMATIC

Panel bezpieczników tablicy rozdzielczej

Mercedes-Benz CLS x218 – schemat bezpieczników – tablica przyrządów
Opis [A]
Chroni połączenie między dodatkowym akumulatorem a elektroniczną jednostką sterującą blokady zapłonu i przednią jednostką sterującą SAM (dla silnika 276 od 01.09.2014 lub z silnikiem 274) 5

Dodatkowy przekaźnik akumulatora i bezpiecznik

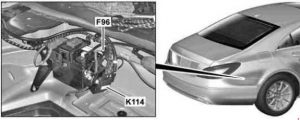

Mercedes-Benz CLS x218 – schemat skrzynki bezpieczników – dodatkowy przekaźnik akumulatora i bezpiecznik
Numer Opis
F96 Dodatkowy bezpiecznik 30 w obwodzie akumulatora
K114 Dodatkowy przekaźnik akumulatora z funkcją ECO start / stop
