Mercedes-Benz 190E (1990) – skrzynka bezpieczników

Mercedes-Benz 190E (1990) – schemat skrzynki bezpieczników

Rok produkcji: 1990.


Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie 190E (1990) to bezpiecznik 19 w skrzynce bezpiecznikowej.

Panel bezpieczników

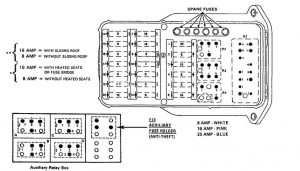

Mercedes-Benz 190E – schemat skrzynki bezpieczników
Numer Opis
A Przekaźnik gniazda zasilania K6
B F13 Pomocniczy uchwyt bezpiecznika (siedzenia elektryczne)
C
D Reflektor K2 – przekaźnik spryskiwaczy
R1 Przekaźnik kombinowany N10) (zegar odszraniacza tylnego, wycieraczka / spryskiwacz, migacz świateł awaryjnych / kierunkowskazów)
R2 Przekaźnik podnośnika szyb K4
R3 K10 Pomocniczy przekaźnik wstępnego rezystora wentylatora
R4 Nieużywany



1 K9 Pomocniczy przekaźnik wentylatora (model 201,128)
Przekaźnik K8 / 1 dla podwójnych wentylatorów pomocniczych (model (201.128)
2 Do numerów końcowych podwozia 1A 313825 i 1F 229814 nr bezpiecznika. 9
15 Usunięto i zainstalowano mostek między bezpiecznikiem nr. 9 i 10
Zobacz również:  Mercedes-Benz Vaneo w414 (2001-2005) – skrzynka bezpieczników



Numer Ampery [A] Obwód chroniony Podłączenie do obwodu
1 Dodatkowy wentylator / wentylator chłodzący, Kontrola Tempmatic, kick-down skrzyni biegów 15X
2 8 Pomocniczy wentylator / wentylator chłodzący, Kontrola Tempmatic 15
3 16 Pomocniczy wentylator / wentylator chłodzący 30
4 8 Reflektory (lewe światła drogowe) 56a
5 8 Reflektory (prawe światła drogowe) 56a
6 16 Odmgławiacz tylny 30
7 16 Okna zasilane (lewy przód / prawy tył) 15R
9 8 System zapobiegający blokowaniu się hamulców, światła awaryjne, tempomat, wskaźniki, światło stopu, wskaźniki ostrzegawcze 15
10 8 bez podgrzewanych siedzeń System alarmowy antykradzieżowy, pomocniczy wentylator / wentylator chłodziwa, tempomat, ochrona silnika przed przeciążeniem, recyrkulacja spalin, podgrzewane siedzenia, fotele ortopedyczne, zewnętrzne podgrzewane lusterka, prawe lusterko zewnętrzne, obrotomierz, wyłączanie zapłonu, wycieraczka / spryskiwacz 15
16 z podgrzewanymi siedzeniami lub mostkiem bezpiecznikowym
11 8 Klakson, Kontrola Tempmatic, Kierunkowskazy, System ostrzegawczy 15
12 8 System alarmowy antykradzieżowy, centralny zamek, dodatkowe lampki, fotele elektryczne 30
13 8 Automatyczna antena, zegar, lampki nocne, światła awaryjne, radio, lampa bagażnika, system ostrzegawczy 30
14 8 Oświetlenie: przyrząd, zestaw wskaźników / konsola środkowa, wycieraczka / spryskiwacz reflektora,

Lampy: Postojowe / Migacz / Rejestracja / Przełącznik biegów, System ostrzegawczy

58R
15 8 Lampy: Postojowe / Światła tyle / Side Marker / Rejestracja 58L
16 8 Światła przeciwmgielne 58L
17 8 Reflektory (prawe światła mijania) 56b
18 8 Reflektory (lewe światła mijania) 56b
19 8 bez dachu Zapalniczka do cygar, lampka schowka na rękawiczki, radio, tylny odmgławiacz, przesuwany dach 15R
16
20 16 Reflektory, wycieraczka / spryskiwacz reflektora, wycieraczka / spryskiwacz 15R
21 25 Przełączniki przednich foteli elektrycznych: przednia wysokość, przód tył 15R / 30
22 25 Przełączniki przednich foteli elektrycznych: tylna wysokość, tylna tylna 15R / 30
