Mercedes-Benz 190 (1982-1993) – skrzynka bezpieczników

Mercedes-Benz 190 (1982-1993) – schemat skrzynki bezpieczników

Rok produkcji: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie 190 (1982-1993) to bezpiecznik 19 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa

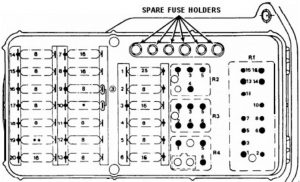

Mercedes-Benz 190 – schemat skrzynki bezpieczników
Nr
[A]
Opis
1 1)
16 2)
25 3)
Dodatkowy wentylator / wentylator chłodzący Tempmatic Climate Control
2 8 Gaźnik
pomocniczy wentylator / wentylator chłodzący Tempmatic Climate Control
3 16 Pomocniczy wentylator / wentylator chłodzący
4 8 Prawe światło drogowe, świadek świateł drogowych
5 8 Lewe światło drogowe
6 16 Połączony przekaźnik, tylny odmgławiacz
7 16 Elektryczny silnik szyby tylnej prawej, przedniej lewej
8 16 Elektryczny silnik szyby tylnej lewej, przedniej prawej
9 8 Układ przeciwblokujący, światła zapasowe, konsola środkowa, wskaźniki tempomatu, światła stopu, wskaźniki ostrzegawcze (lampka rezerwy paliwa, lampka zużycia klocków hamulcowych, lampka poziomu płynu hamulcowego, hamulec ręczny), elektromagnetyczny zawór skrzyni automatycznej
10 4)
16 5)
System alarmowy antykradzieżowy, pomocniczy wentylator / wentylator chłodzący, wentylator – sprzęgło magnetyczne, tempomat, elektroniczna kontrola silnika, podgrzewane siedzenia, fotele ortopedyczne, zewnętrzne podgrzewane lusterka, prawe lusterko zewnętrzne, obrotomierz, wycieraczka / spryskiwacz, podgrzewany spryskiwacz przedniej szyby, zewnętrzny Wskaźnik temperatury, przekaźnik zatrzymania biegu jałowego
11 8 Klakson, Tempmatic Climate Control, Kierunkowskazy, System ostrzegawczy
12 8 Tylne światła wewnętrzne, antena System alarmowy antykradzieżowy, Centralny zamek Dodatkowe lampki, Tylna lampka do czytania, Siedzenia elektryczne
13 8 Licznik obrotów, automatyczna antena, zegar, lampki nocne, światła awaryjne, radio / odtwarzacz CD, lampa bagażnika, system ostrzegawczy
14 8 Oświetlenie: zestaw wskaźników / konsola środkowa, wycieraczka / spryskiwacz reflektora, światła Park / ogon / bok, znacznik (prawa strona) / licencja / wzór zmiany biegów, system ostrzegawczy
15 8 Lampy: Park / ogon / bok, marker (lewa strona) / licencja / wzór zmiany biegów
16 8 Światła przeciwmgielne
17 8 Reflektory (prawe światła mijania)
18 8 Reflektory (lewe światła mijania)
19 16 Zapalniczka do cygar , lampa schowka na rękawiczki, radio, tylny defogfler, przesuwany dach (szyberdach)
20 16 Reflektory, wycieraczka / spryskiwacz reflektora, wycieraczka / spryskiwacz
Przekaźnik
R1 Przekaźnik kombinowany (tylny odmgławiacz, timer, wycieraczka / spryskiwacz, migacz świateł awaryjnych / kierunkowskazów)
R2 Przekaźnik podnośnika szyb
R3 Pomocniczy przekaźnik wentylatora
R4 Przekaźnik OVP
1) Od roku modelowego 1990
2) Lata modelowe 1984 do 1988
3) Lata modelowe 1987 do 1989
4) Bez podgrzewanych siedzeń
5) Z podgrzewanymi siedzeniami

Pomocnicza skrzynka przekaźników

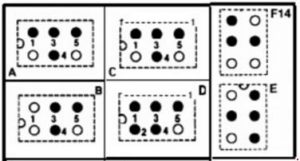

Mercedes-Benz 190 – schemat skrzynki bezpieczników – dodatkowa skrzynka bezpieczników
Nr
[A]
Opis
1 25 Z przełączników fotela elektrycznego: z wysokości, do przodu-do tyłu
2 25 Przełączniki przednich foteli elektrycznych: tylna wysokość, jednostka sterująca oparciem
Przekaźnik
ZA Przekaźnik gniazda zasilania
Pomocniczy przekaźnik wysokiej prędkości wentylatora
b Pomocniczy uchwyt bezpiecznika (gniazdo zasilania)
do Pomocniczy przekaźnik wentylatora (201.028 / .034)
Przekaźnik podwójnego pomocniczego wentylatora (201.025)
Przekaźnik zasilania gniazda Przekaźnik
pomocniczy wentylatora o wysokiej prędkości
re Przekaźnik spryskiwacza reflektora
Zabezpieczenie przed kradzieżą Uchwyt bezpiecznika
Przekaźnik siedzenia elektrycznego
mi Podgrzewacz wstępny kolektora dolotowego (190E 2.3)
F14 Alarm antykradzieżowy (ATA)

Pomocniczy uchwyt bezpiecznika

[A]
Opis
8 Telefon komórkowy (TRU)
16 Podgrzewane uszczelki
25 Tempmatic Przełącznik dmuchawy
