Mazda CX-9 (2012) – skrzynka bezpieczników

Mazda CX-9 (2012) – schemat skrzynki bezpieczników

Rok produkcji: 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-9 (2012) to bezpiecznik 1 w skrzynce bezpiecznikowej w schowku.

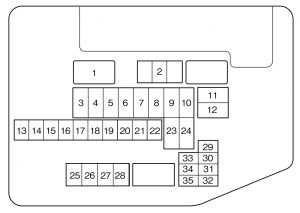

Blok bezpieczników (komora silnika)

Mazda CX-9 – bezpieczniki – komora silnika

Pozycja	Opis	Amp [A]	Opis
1	MAIN	150	Do ochrony wszystkich obwodów
2	ENGINE	20	System kontroli mostu pędnego
3	R HEATER	40	Podgrzewacz
4	P.SEAT R	30	Fotel elektryczny (prawy) *
Reklama
5	HEATER	50	Podgrzewacz
6	IGKEY2	40	Do ochrony różnych obwodów
7	FAN1	30 *	Wentylator chłodzący
7	FAN1	40 *	Wentylator chłodzący
8	P.SEAT L	40	Fotel elektryczny (lewy) *
9	DEFOG	30	Odmrażacz tylnej szyby
10	BTN	40	Do ochrony różnych obwodów
11	FUEL PUMP	30	Pompa paliwowa
12	IGKEY1	30	Do ochrony różnych obwodów
13	FOG	15	Światła przeciwmgielne*
14	ABS (SOL)	30	ABS
15	D / L	25	Elektryczne zamki do drzwi
16	ROOM	15	Światło górne
17	CTR OUTLET	15	Gniazdo akcesoriów (środek)
18	OUTLET RR	15	Gniazdo akcesoriów (tył)
19	AC PWR	15	Szyberdach ; Falownik DC / AC .
20	S.WARM	15	Podgrzewacz siedzenia *
21	A / C MAG	10	Klimatyzator
22	BOSE	25	System audio (model wyposażony w Bose® Sound System) *
23	FAN2	30 *	Wentylator chłodzący
23	FAN2	Reklama
40 *			Wentylator chłodzący
24	ABS	50	ABS
25	IG COIL	25	System sterowania silnikiem
26	H / L LOW L	15	Reflektor lewy (światło mijania)
27	H / LOW R	15	Reflektor prawy (światło mijania)
28	H / L HIGH	20	Reflektor wysoki (światła drogowe)
29	HAZARD	15	Światła awaryjne
30	ENG + B	10	PCM
31	HORN	15	Klakson
32	STOP	7,5	Światła stopu
33	EGI INJ	10	System sterowania silnikiem
34	ENG BAR	20	System sterowania silnikiem
35	ENG BAR 2	7,5	PCM
* Niektóre modele

Skrzynka przekaźników (komora silnika) *

Mazda CX-9 – bezpieczniki – komora silnika (skrzynka przekaźników)

Pozycja

Opis

Amp [A]

Opis

Reklama

INJ

7,5

System sterowania silnikiem

–

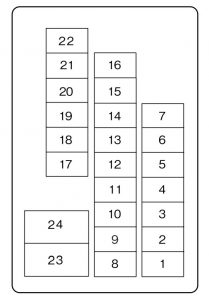

Blok bezpieczników (schowek na rękawiczki)

Pozycja	Opis	Amp [A]	Opis
1	OUTLET FR	15	Gniazdo akcesoriów (przód)
2	MIRROR	7,5	Lustro sterujące mocą
3	–	–	–
4	METER	10	Zestaw wskaźników
5	SAS	7,5	ABS; Poduszka powietrzna.
6	ENG.IGA	7,5	System sterowania silnikiem
7	STA	7,5	System zapłonu
8	–	–	–
9	A / C	7,5	Klimatyzator
10	R.WIPER	15	Wycieraczka i spryskiwacz tylnej szyby
11	–	–	–
12	P.LIFT GATE	20	Brama podnośnika *
13	SUNROOF	15	Szyberdach *
14	AUDIO	10	System nagłośnieniowy*
15	M.DEF	10	Odmrażacz lusterka *
16	P / W	25	Elektrycznie sterowane szyby (po stronie pasażera)
Reklama
17	TAIL	10	Światła tylne
18	ILLUMI	10	Oświetlenie deski rozdzielczej
19	INJ	7,5	System sterowania silnikiem
20	–	–	–
21	CTR OUTLET	–	–
22	OUTLET RR	–	–
23	WIPER	30	Wycieraczka i spryskiwacz szyby przedniej
24	P.WIND	30	Elektrycznie sterowane szyby
* Niektóre modele

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Pod którym numerem jest bezpiecznik zapalniczki w Mazda CX-9 (2012)?

W modelu Mazda CX-9 (2012) za ten obwód odpowiada pozycja 17 w skrzynce: blok bezpieczników (komora silnika), pozycja 18 w skrzynce: blok bezpieczników (komora silnika), pozycja 1 w skrzynce: blok bezpieczników (schowek na rękawiczki). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik spryskiwaczy w Mazda CX-9 (2012)?

W Mazda CX-9 (2012) tego obwodu pilnuje pozycja 10 w skrzynce: blok bezpieczników (schowek na rękawiczki) oraz pozycja 23 w skrzynce: blok bezpieczników (schowek na rękawiczki). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik wycieraczek w Mazda CX-9 (2012)?

W modelu Mazda CX-9 (2012) znajdziesz go tutaj: pozycja 10 w skrzynce: blok bezpieczników (schowek na rękawiczki) oraz pozycja 23 w skrzynce: blok bezpieczników (schowek na rękawiczki). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik centralnego zamka w Mazda CX-9 (2012)?

W modelu Mazda CX-9 (2012) za ten obwód odpowiada pozycja 15 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za wentylator chłodnicy w Mazda CX-9 (2012)?

W Mazda CX-9 (2012) tego obwodu pilnuje pozycja 7 w skrzynce: blok bezpieczników (komora silnika) oraz pozycja 23 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika świateł mijania — gdzie jest w Mazda CX-9 (2012)?

W modelu Mazda CX-9 (2012) znajdziesz go tutaj: pozycja 26 w skrzynce: blok bezpieczników (komora silnika) oraz pozycja 27 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik radia w Mazda CX-9 (2012)?

W modelu Mazda CX-9 (2012) za ten obwód odpowiada pozycja 22 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Mazda CX-9 (2012) — gdzie jest bezpiecznik świateł przeciwmgielnych?

W Mazda CX-9 (2012) tego obwodu pilnuje pozycja 13 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
