Mazda CX-9 (2011) – skrzynka bezpieczników
Mazda CX-9 (2011) – schemat skrzynki bezpieczników
Rok produkcji: 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-9 (2011) to bezpiecznik 1 i 17 w skrzynce bezpiecznikowej, odpowiednio w komorze silnika i w schowku.

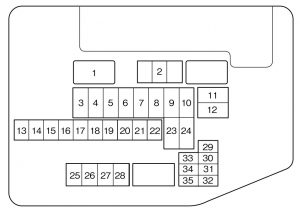

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | MAIN | 150 | Do ochrony wszystkich obwodów |
| 2 | ENGINE | 20 | System kontroli mostu pędnego |
| 3 | R HEATER | 40 | Podgrzewacz |
| 4 | P.SEAT R | 30 | Fotel elektryczny (prawy) * |
| 5 | HEATER | 50 | Podgrzewacz |
| 6 | IGKEY2 | 40 | Do ochrony różnych obwodów |
| 7 | FAN1 | 30 * | Wentylator chłodzący |
| 40 * | |||
| 8 | P.SEAT L | 40 | Fotel elektryczny (lewy) * |
| 9 | DEFOG | 30 | Odmrażacz tylnej szyby |
| 10 | BTN | 40 | Do ochrony różnych obwodów |
| 11 | FUEL PUMP | 30 | Pompa paliwowa |
| 12 | IGKEY1 | 30 | Do ochrony różnych obwodów |
| 13 | FOG | 15 | Światła przeciwmgielne* |
| 14 | ABS (SOL) | 30 | Elektrozawór ABS |
| 15 | D / L | 25 | Elektryczne zamki do drzwi |
| 16 | ROOM | 15 | Światło górne |
| 17 | CTR OUTLET | 15 | Gniazdo akcesoriów (środek) |
| 18 | OUTLET RR | 15 | Gniazdo akcesoriów (tył) |
| 19 | AC PWR | 15 | Szyberdach *;
Falownik DC / AC *. |
| 20 | S.WARM | 15 | Podgrzewacz siedzenia * |
| 21 | A / C MAG | 10 | Klimatyzator |
| 22 | BOSE | 25 | System audio
(model wyposażony w Bose® Sound System) * |
| 23 | FAN2 | 30 * | Wentylator chłodzący |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | IG COIL | 25 | System sterowania silnikiem |
| 26 | H / L LOW L | 15 | Reflektor lewy (światło mijania) |
| 27 | H / LOW R | 15 | Reflektor prawy (światło mijania) |
| 28 | H / L HIGH | 20 | Reflektor wysoki (światła drogowe) |
| 29 | HAZARD | 15 | Światła awaryjne |
| 30 | ENG + B | 10 | PCM |
| 31 | HORN | 15 | Klakson |
| 32 | STOP | 7,5 | Światła stopu |
| 33 | EGI INJ | 10 | System sterowania silnikiem |
| 34 | ENG BAR | 20 | System sterowania silnikiem |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Niektóre modele | |||
Skrzynka przekaźników (komora silnika) *
| Pozycja | Opis | Amp [A] | Opis |
| 1 | INJ | 7,5 | System sterowania silnikiem |
| 2 | – | – | – |
| 3 | – | – | – |

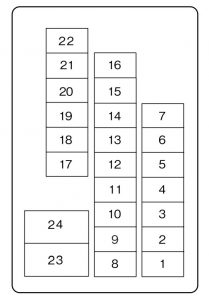

Blok bezpieczników (schowek na rękawiczki)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | OUTLET FR | 15 | Gniazdo akcesoriów (przód) |
| 2 | MIRROR | 7,5 | Lustro sterujące mocą |
| 3 | – | – | – |
| 4 | METER | 10 | Zestaw wskaźników |
| 5 | SAS | 7,5 | ABS;
Poduszka powietrzna. |
| 6 | ENG.IGA | 7,5 | System sterowania silnikiem |
| 7 | STA | 7,5 | System zapłonu |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimatyzator |
| 10 | R.WIPER | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Brama podnośnika * |
| 13 | SUNROOF | 15 | Szyberdach * |
| 14 | AUDIO | 10 | System nagłośnieniowy |
| 15 | M.DEF | 10 | Odmrażacz lusterka * |
| 16 | P / W | 25 | Elektrycznie sterowane szyby (po stronie pasażera) |
| 17 | OGON | 10 | Światła tylne |
| 18 | ILLUMI | 10 | Oświetlenie deski rozdzielczej |
| 19 | INJ | 7,5 | System sterowania silnikiem |
| 20 | – | – | – |
| 21 | CTR OUTLET | – | – |
| 22 | OUTLET RR | – | – |
| 23 | TAIL | 30 | Wycieraczka i spryskiwacz szyby przedniej |
| 24 | P.WIND | 30 | Elektrycznie sterowane szyby |
| * Niektóre modele | |||
