Mazda CX-9 (2013-2015) – skrzynka bezpieczników
Mazda CX-9 (2013-2015) – schemat skrzynki bezpieczników
Rok produkcji: 2013, 2014, 2015.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-9 (2013-2015) to bezpiecznik 1 w skrzynce bezpiecznikowej w schowku.

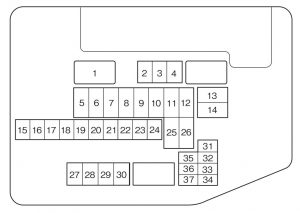

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | MAIN | 150 | Do ochrony wszystkich obwodów |
| 2 | – | – | – |
| 3 | ENGINE | 20 | System sterowania silnikiem |
| 4 | H / LR * 1 | 15 | Reflektor (prawy) |
| H / L HI RY * 2 | 15 | Do ochrony różnych obwodów * | |
| 5 | R HEATER | 40 | Podgrzewacz |
| 6 | P.SEAT R | 30 | Fotel elektryczny (prawy) * |
| 7 | HEATER | 50 | Podgrzewacz |
| 8 | IGKEY 2 | 40 | Do ochrony różnych obwodów |
| 9 | FAN 1 | 30 * | Wentylator chłodzący |
| 40 * | |||
| 10 | P.SEAT L | 40 | Fotel elektryczny (lewy) * |
| 11 | DEFOG | 30 | Odmrażacz tylnej szyby |
| 12 | BTN | 50 | Do ochrony różnych obwodów |
| 13 | FUEL PUMP | 30 | Pompa paliwowa |
| 14 | IGKEY 1 | 30 | Do ochrony różnych obwodów |
| 15 | FOG | 15 | Światła przeciwmgielne* |
| 16 | ABS (SOL) | 30 | ABS |
| 17 | D / L | 25 | Elektryczne zamki do drzwi |
| 18 | ROOM | 15 | Światło górne |
| 19 | CTR OUTLET | 15 | Gniazdo akcesoriów (środek) |
| 20 | OUTLET RR | 15 | Gniazdo akcesoriów (tył) |
| 21 | AC PWR | 15 | Szyberdach *;
Falownik DC / AC *. |
| 22 | S.WARM | 15 | Podgrzewacz siedzenia * |
| 23 | A / C MAG | 10 | Klimatyzator |
| 24 | BOSE | 25 | System audio
(model wyposażony w Bose® Sound System) * |
| 25 | FAN 2 | 30 * | Wentylator chłodzący |
| 40 * | |||
| 26 | ABS | 50 | ABS |
| 27 | IG COIL | 25 | System sterowania silnikiem |
| 28 | H / LL * 1 | 15 | Reflektor (lewy) |
| H / LOW LOW L * 2 | 15 | Światła mijania (lewe) | |
| 29 | – * 1 | – | – |
| H / LOW R * 2 | 15 | Światła mijania (prawe) | |
| 30 | – * 1 | – | – |
| H / L HIGH * 2 | 20 | Światła drogowe | |
| 31 | HAZARD | 15 | Światła awaryjne;
Kierunkowskazy. |
| 32 | ENG + B | 10 | System sterowania silnikiem |
| 33 | HORN | 15 | Klakson |
| 34 | STOP | 7,5 | Światła stopu |
| 35 | EGI INJ | 10 | System sterowania silnikiem |
| 36 | ENG BAR | 20 | System sterowania silnikiem |
| 37 | ENG BAR 2 | 7,5 | System sterowania silnikiem |
| * 1 Z reflektorami ksenonowymi
* 2 Z reflektorami halogenowymi |
|||
Skrzynka przekaźników (komora silnika) *
| Pozycja | Opis | Amp [A] | Opis |
| 1 | INJ | 7,5 | System sterowania silnikiem |
| 2 | – | – | – |
| 3 | – | – | – |

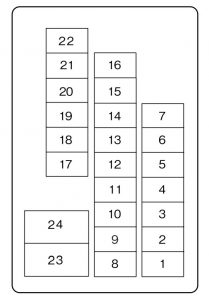

Blok bezpieczników (schowek na rękawiczki)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | OUTLET FR | 15 | Gniazdo akcesoriów (przód) |
| 2 | MIRROR | 7,5 | Lustro sterujące mocą |
| 3 | C / U-IG1 | 15 | Do ochrony różnych obwodów |
| 4 | METER | 10 | Zestaw wskaźników |
| 5 | SAS | 7,5 | ABS;
Poduszka powietrzna. |
| 6 | ENG.IGA | 7,5 | System sterowania silnikiem |
| 7 | STA | 7,5 | System sterowania silnikiem |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimatyzator |
| 10 | R.WIPER | 15 | Wycieraczka tylnej szyby |
| 11 | – | – | – |
| 12 | P.LIFT GATE | 20 | Brama podnośnika * |
| 13 | SUNROOF | 15 | Szyberdach* |
| 14 | AUDIO | 10 | System nagłośnieniowy* |
| 15 | M.DEF | 10 | Odmrażacz lustrzany * |
| 16 | P / W | 25 | Elektrycznie sterowane szyby (po stronie pasażera) |
| 17 | TAIL | 10 | Tylne światła;
Światła postojowe; Oświetlenie tablicy rejestracyjnej; Światła obrysowe boczne. |
| 18 | ILLUMI | 10 | Oświetlenie tablicy rozdzielczej |
| 19 | INJ | 7,5 | System sterowania silnikiem |
| 20 | – | – | – |
| 21 | CTR OUTLET | – | – |
| 22 | OUTLET RR | – | – |
| 23 | WIPER | 30 | Wycieraczka i spryskiwacz szyby przedniej |
| 24 | P.WIND | 30 | Elektrycznie sterowane szyby |
| * Niektóre modele | |||
