Ford Mustang (2015-2018) – skrzynka bezpieczników

Ford Mustang (2015-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Mustang (2015-2018) to bezpiecznik F13 w skrzynce bezpiecznikowej

Skrzynka rozdzielcza mocy

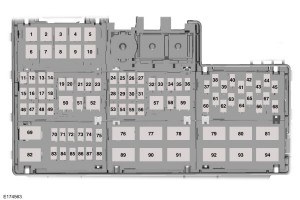

Ford Mustang – skrzynka bezpieczników – skrzynka rozdzielcza zasilania
Bezpiecznik Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 Nieużywany
5 50 Automatyczna pompa układu hamulcowego
6 50 Moduł sterujący nadwozia
7 60 Moduł sterujący nadwozia
8 50 Moduł sterujący nadwozia
9 40 Odmrażacz tylnej szyby
10 40 Silnik wentylatora
11 30 Szyba przednia z lewej strony
12 30 Siedzenie kierowcy
13 30 Siedzenie pasażera
14 30 Moduł siedzenia z klimatyzacją
15 20 Rozkładany silnik górny
16 Nieużywany
17 20 Rozkładany silnik górny
18 Nieużywany
19 20 Przekaźnik blokady kolumny kierownicy
20 10 Włącznik-wyłącznik hamulca
21 20 Klakson
22 10 Przekaźnik modułu sterującego zespołem napędowym
23 10 Sprzęgło klimatyzacji
24 30 Moduł jakości napięcia
25 Nieużywany
26 25 Silnik wycieraczek szyby przedniej
27 Nieużywany
28 30 Automatyczny zawór układu hamulcowego
29 30 Wentylator elektroniczny 1
30 30 Elektrozawór rozrusznika
31 40 Wentylator elektroniczny 3
32 10 Cewka przekaźnika zatrzasku
33 20 Reflektory wyładowcze dużej intensywności z lewej strony
34 15 2016-2017:  Zawory wydechowe
34 20 Reflektory o dużej intensywności z prawej strony
36 10 Alt sense
37 Nieużywany
38 20 Moc pojazdu 1
39 Nieużywany
40 20 Moc pojazdu 2
41 15 Wtryskiwacze paliwa
42 15 Moc pojazdu 3
43 Nieużywany
44 15 Moc pojazdu 4
45 Nieużywany
46 20 2016-2017:  Pompa różnicowa
47 Nieużywany
48 30 2016-2017:  Pompa paliwa nr 2
49 30 Pompa paliwowa
51 Nieużywany
53 20 Zapalniczka
54 20 Pomocniczy punkt zasilania
55 25 Wentylator elektroniczny 2
56 Nieużywany
58 Nieużywany
60 5 Moduł sterujący układu napędowego
61 Nieużywany
62 5 Włącznik rozruchu układu przeciwblokującego
63 Nieużywany
64 5 Elektroniczne wspomaganie kierownicy
65 Nieużywany
66 5 System informacji o martwym polu. Tylna kamera. Cewki przekaźnika sprężarki klimatyzacji
67 Nieużywany
68 10 Przełącznik poziomowania reflektorów
70 10 Podgrzewane lusterka zewnętrzne
71 Nieużywany
72 5 Moduł czujnika deszczu
73 Nieużywany
74 5 Czujnik przepływu masy powietrza
75 Nieużywany
83 Nieużywany
84 Nieużywany
85 Nieużywany
86 Nieużywany
87 Nieużywany
88 Nieużywany
Przekaźnik
50 Przekaźnik blokady kolumny kierownicy
52 Przekaźnik klaksonowy
57 Przekaźnik sprzęgła klimatyzacji
59 2016-2017:  Przekaźnik zaworów wydechowych
69 Pomocniczy przekaźnik punktu zasilania
76 Odmrażacz tylnej szyby
77 Elektroniczny wentylator chłodzący 2
78 Przekaźnik lewego reflektora o dużej intensywności wyładowczej (eksport)
79 Przekaźnik prawego reflektora o dużej intensywności wyładowczej (eksport)
80 Przekaźnik wycieraczek szyby przedniej
81 Elektrozawór rozrusznika
82 Przekaźnik modułu sterującego zespołem napędowym
83 Elektroniczny przekaźnik wentylatora 1
90 2016-2017:  Przekaźnik różnicowy pompy
91 Elektroniczny przekaźnik wentylatora 3
92 Przekaźnik silnika dmuchawy
93 2016-2017:  Przekaźnik pompy paliwa nr 2
94 Przekaźnik pompy paliwa



Panel bezpieczników w przedziale pasażerskim

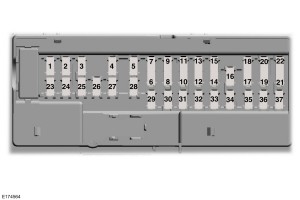

Ford Mustang – skrzynka bezpieczników – przedział pasażerski

Panel bezpieczników znajduje się po prawej stronie przestrzeni na nogi pasażera, za panelem wykończeniowym i plastikową kartą z kodem na kluczyk.

Bezpiecznik Ampery [A] Opis
1 10 Lampy na żądanie
2 7,5 Moduł pamięci podnośnika szyb
3 20 Odblokowanie konsoli kierowcy
4 5
5 20 Wzmacniacz subwoofera
6 10 Nieużywany (zapasowy)
7 10 Nieużywany (zapasowy)
8 10 Nieużywany (zapasowy)
9 10
10 5
11 5
12 7,5 Moduł klimatyzacji
13 7,5 Moduł bramy. Moduł sterujący kolumny kierownicy. Zestaw wskaźników
14 10 Nieużywany (zapasowy)
15 10 Moduł bramy
16 15 Tylna klapa
17 5 Nieużywany (zapasowy)
18 5 Moduł czujnika wtargnięcia
19 7,5 Wskaźnik wyłączenia poduszki powietrznej pasażera
20 7,5 Nieużywany (zapasowy)
21 5 Czujnik temperatury i wilgotności w pojeździe
22 5 Moduł systemu klasyfikacji pasażerów
23 10 Przełączniki. Okna elektryczne. Lusterko wsteczne
24 20 Centralny zamek odblokowujący
25 30 2016-2017:  Magneride (Amortyzatory o zmiennej charakterystyce)
26 30 Silnik prawej szyby przedniej
27 30 Wzmacniacz
28 20 Pomocniczy moduł nadwozia
29 30 Elektrycznie sterowana tylna szyba z lewej strony
30 30 Elektrycznie sterowana tylna szyba prawej strony
31 15 Nieużywany (zapasowy)
32 10 Zdalny dostęp bezkluczykowy. Wielofunkcyjny wyświetlacz. SYNCHR. Moduł globalnego systemu pozycjonowania. Wskaźniki
33 20 Jednostka główna audio
34 30 Magistrala start-start 35
35 5 Moduł kontroli ograniczeń
36 15 Pomocniczy moduł nadwozia
37 15 Magistrala rozruchu skrzynki rozdzielczej
