Ford Mustang (1999-2004) – skrzynka bezpieczników
Ford Mustang (1999-2004) – schemat skrzynki bezpieczników
Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Mustang (1999-2004) to bezpiecznik 1 w skrzynce bezpiecznikowej w przedziale pasażerskim.

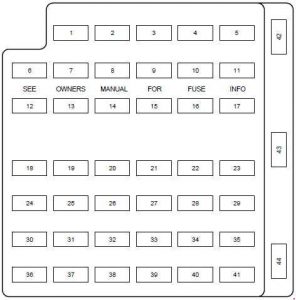

Skrzynka bezpieczników przedziału pasażerskiego
| Bezpiecznik | Ampery [A] | Opis |
| 1 | 20 | Zapalniczka |
| 2 | 20 | Sterowanie silnikiem |
| 3 | – | – |
| 4 | 10 | Światło mijania RH |
| 5 | 15 | Zestaw wskaźników, przełącznik kontroli trakcji |
| 6 | 20 | Przekaźnik silnika rozrusznika |
| 7 | 15 | GEM, Lampy wewnętrzne |
| 8 | 20 | Sterowanie silnikiem |
| 9 | 30 | 2002-2004: Subwoofery Mach 460 |
| 10 | 10 | Reflektor świateł mijania LH |
| 11 | 15 | Lampy zapasowe |
| 12 | 2 | 2003-2004: Ogrzewany PCV |
| 13 | 15 | Elektroniczny Flasher |
| 14 | – | – |
| 15 | 15 | Oparcie lędźwiowe |
| 16 | – | – |
| 17 | 15 | Serwomechanizm regulacji prędkości, siłownik blokady zmiany biegów |
| 18 | 15 | Elektroniczny Flasher (?) |
| 19 | 15 | Przełącznik zasilania lusterka, GEM, zabezpieczenie przed kradzieżą. Przekaźnik, zamki drzwiowe, przełączniki otwarcia drzwi |
| 20 | 15 | Przełącznik górny składany |
| 21 | 5 | Zestaw wskaźników i pamięć sterowania silnikiem |
| 22 | – | – |
| 23 | 15 | Sprzęgło klimatyzacji, przełącznik odmgławiacza |
| 24 | 30 | Silnik dmuchawy klimatyzacji |
| 25 | 25 | Zwalnianie pokrywy przedziału bagażowego |
| 26 | 30 | Silnik wycieraczek, przekaźniki wycieraczek |
| 27 | 25 | Radio |
| 28 | 15 | GEM, przełącznik anulowania przesterowania |
| 29 | 15 | Moduł ABS |
| 30 | 15 | Moduł świateł do jazdy dziennej (DRL) |
| 31 | 10 | Złącze łącza danych |
| 32 | 15 | Radio, odtwarzacz CD (1999-2001), GEM |
| 33 | 15 | Przełącznik światła stopu, przełącznik dezaktywacji sterowania prędkością |
| 34 | 20 | Zestaw wskaźników, CCRM, złącze łącza danych, moduł nadajnika Securilock |
| 35 | 15 | Siłownik blokady zmiany biegów, PCM, serwomechanizm regulacji prędkości, moduł ABS |
| 36 | 15 | Moduł sterujący poduszki powietrznej |
| 37 | 10 | Regulowane oświetlenie |
| 38 | 20 | Światła drogowe |
| 39 | 5 | GEM |
| 40 | – | – |
| 41 | 15 | Światło hamowania |
| 42 | – | – |
| 43 | 20 | Wyłącznik: Siłownik okien |
| 44 | – | – |

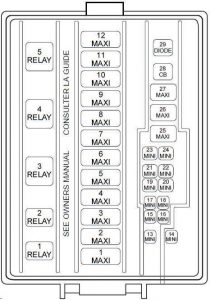

Skrzynka bezpiecznikowa komory silnika
| Numer | Ampery [A] | Opis |
| 1 | 50 | V8: elektryczny silnik wentylatora chłodzącego |
| 30 | V6: Elektryczny silnik wentylatora chłodzącego (wyłącznik automatyczny) | |
| 2 | 30 | Reflektory |
| 3 | 40 | Przekaźnik rozrusznika, wyłącznik zapłonu |
| 4 | 40 | Stacyjka |
| 5 | 40 | Stacyjka |
| 6 | 40 | Panel bezpieczników I / P, zestaw wskaźników, moduł sterowania zespołem napędowym (PCM) |
| 7 | 30 | 1999-2002: Wtórny wtrysk powietrza (tylko 3,8 l) |
| 8 | 50 | Moduł ABS |
| 9 | 20 | Pomocniczy punkt zasilania |
| 10 | 30 | Lampy parkowe |
| 11 | 30 | Sterowanie odszranianiem tylnej szyby |
| 12 | 40 | Siłownik okien (1999-2002), Zamki elektryczne |
| 13 | 30 | 2003-2004: prawe wzmacniacze MACH 1000 |
| 14 | 20 | Pompa paliwowa |
| 15 | 10 | 1999-2002: Radio |
| 30 | 2003-2004: lewe wzmacniacze MACH 1000 | |
| 16 | 20 | Klakson |
| 17 | 20 | System zapobiegania blokady kół |
| 18 | 25 | Fotele elektryczne |
| 19 | 10 | 2002-2004: Pompa intercoolera (tylko Cobra) |
| 20 | 20 | Generator |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 20 | Ciśnienie klimatyzacji |
| 25 | – | – |
| 26 | 30 | PCM |
| 27 | 20 | Moduł DRL, przekaźnik świateł przeciwmgielnych |
| 28 | 25 | Wyłącznik: Cabrio Top |
| Przekaźnik |
||
| R1 | Przerwanie lampy przeciwmgielnej |
|
| R2 | Int. wycieraczka | |
| R3 | Wycieraczka HI / LO | |
| R4 | Rozrusznik | |
| R5 | Światła przeciwmgielne | |
