Ford Mustang (2010-2014) – skrzynka bezpieczników
Ford Mustang (2010-2014) – schemat skrzynki bezpieczników
Rok produkcji: 2010, 2011, 2012, 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Mustang (2010-2014) to bezpiecznik F13 w skrzynce bezpiecznikowej

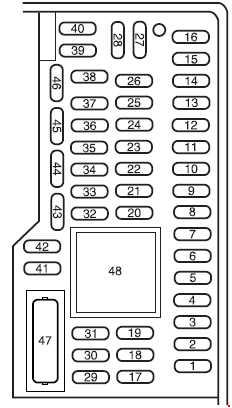

Panel bezpieczników przedziału pasażerskiego
| Nr | Ampery [A] | Opis |
| 1 | 30 | Tylne okno kierowcy (tylko kabriolet) |
| 2 | 15 | 2010:
Włączanie/wyłączanie hamulca (BOO) |
| 3 | 15 | SYNC ® |
| 4 | 30 | Tylne okno pasażera (tylko kabriolet) |
| 5 | 10 | Blokada zmiany biegów hamulca (BTSI) |
| 6 | 20 | Kierunkowskazy;
Światła awaryjne. |
| 7 | 10 | Lewe światło mijania |
| 8 | 10 | Prawe światło mijania |
| 9 | 15 | Lampki nocne |
| 10 | 15 | Włącz oświetlenie;
Światła projekcyjne Pony (2013-2014). |
| 11 | 10 | Moduł bezpieczeństwa |
| 12 | 7,5 | Lusterka elektryczne |
| 13 | 5 | Nieużywany (zapasowy) |
| 14 | 10 | Centralny wyświetlacz informacyjny;
Elektroniczny panel wykończeniowy; GPS. |
| 15 | 10 | Kontrola klimatu |
| 16 | 15 | Nieużywany (zapasowy) |
| 17 | 20 | Elektryczne zamki drzwi;
Zwolnienie bagażnika (2011-2014). |
| 18 | 20 | Nieużywany (zapasowy) |
| 19 | 25 | 2010-2012:
Wzmacniacz nawigacji |
| 20 | 15 | Złącze diagnostyczne |
| 21 | 15 | Światła przeciwmgielne |
| 22 | 15 | Lampy parkwania;
Oświetlenie tablicy rejestracyjnej. |
| 23 | 15 | Reflektory świateł drogowych |
| 24 | 20 | Klakson |
| 25 | 10 | Oświetlenie popytu (oszczędzanie baterii);
Lampki próżniowe Visor (2012-2014); Zestaw wskaźników (2012). |
| 26 | 10 | Klaster (akumulator) |
| 27 | 20 | Zasilanie wyłącznika zapłonu |
| 28 | 5 | Wyciszenie dźwięku (Start) |
| 29 | 5 | Kamera (Start) |
| 30 | 5 | 2011-2014:
Silnik czujnika temperatury |
| 31 | 10 | Moduł kontroli ograniczeń (RCM) |
| 32 | 10 | 2012-2014:
Pomoc w parkowaniu wstecznym; Moduł sterowania dynamiką pojazdu (tylko Shelby (2013-2014)). |
| 33 | 10 | Nieużywany (zapasowy) |
| 34 | 5 | Elektroniczna kontrola stabilności, kąt skrętu (2010) |
| 35 | 10 | Pomocniczy moduł nadwozia (ABM) Start |
| 36 | 5 | Pasywny system antykradzieżowy (PATS) |
| 37 | 10 | 2013-2014:
Cewka przekaźnika odmrażacza tylnego |
| 38 | 20 | Nieużywany (zapasowy) |
| 39 | 20 | Radio / nawigacja |
| 40 | 20 | Nieużywany (zapasowy) |
| 41 | 15 | Opóźnienie akcesoriów (szyby, automatycznie przyciemniane lusterko wsteczne [w tym mikrofon i kompas] oraz przełącznik drzwi III) |
| 42 | 10 | Nieużywany (zapasowy) |
| 43 | 10 | Podgrzewane cewki przekaźnika siedzenia |
| 44 | 10 | Nieużywany (zapasowy) |
| 45 | 5 | Przekaźnik i moduł wycieraczek;
Przekaźnik dmuchawy. |
| 46 | 7,5 | Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI);
Czujnik klasyfikacji pasażerów (OCS). |
| 47 | 30 | Wyłącznik automatyczny: nieużywany (zapasowy) |
| Przekaźnik |
||
| 48 | Dodatkowy przekaźnik opóźnienia (okna, automatycznie ściemniające się lusterko wsteczne [w tym mikrofon i kompas] oraz przełącznik drzwi III) |
|

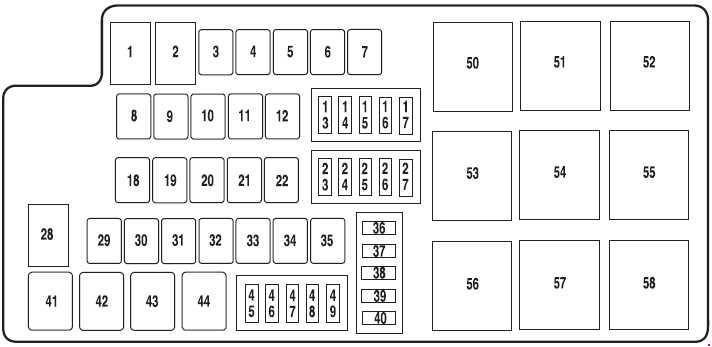

Skrzynka rozdzielcza zasilania
| Nr | Ampery [A] | Opis |
| 1 | 80 | Panel bezpieczników w przedziale pasażerskim |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Przekaźnik silnika dmuchawy |
| 5 | 20 | Punt zasilania (gniazdo) |
| 6 | 40 | Odmrażacz tylny |
| 7 | 40 | Przekaźnik wentylatora chłodzącego |
| 8 | 40 | Pompa układu przeciwblokującego (ABS) |
| 9 | 30 | Wycieraczki |
| 10 | 30 | Zawór ABS |
| 11 | – | – |
| 12 | 20 | 2013-2014:
Różnicowa pompa płynu (tylko Shelby) |
| 13 | 15 | 2010:
Przekaźnik pompy paliwa |
| 20 | 2011-2014:
Przekaźnik pompy paliwa (inny niż Shelby) |
|
| 25 | 2011-2014:
Przekaźnik pompy paliwa (tylko Shelby) |
|
| 14 | 15 | 2010:
Przekaźnik pompy paliwa nr 2 (tylko Shelby) |
| 20 | 2013-2014:
Przekaźnik pompy paliwa nr 2 (tylko Shelby) |
|
| 15 | 10 | Przekaźnik pompy intercoolera (tylko Shelby) |
| 16 | 20 | Podgrzewane siedzenia |
| 17 | 10 | Sens alternatora |
| 18 | 20 | Pomocniczy moduł nadwozia (ABM) |
| 19 | 30 | Przekaźnik rozrusznika |
| 20 | 30 | Wzmacniacz tylny (radio Shaker 1000 / radio Shaker Pro) |
| 21 | 30 | Przekaźnik zespołu napędowego |
| 22 | 20 | Gniazdo zasilania |
| 23 | 10 | Moduł sterowania zespołem napędowym (PCM), podtrzymanie mocy |
| 24 | 10 | 2011-2014:
Włączanie / wyłączanie hamulca |
| 25 | 10 | Przekaźnik sprężarki klimatyzacji |
| 26 | 20 | Przekaźnik lewego reflektora wyładowczego dużej intensywności |
| 27 | 20 | Prawy przekaźnik reflektora o dużej intensywności |
| 28 | – | – |
| 29 | 30 | Szyba przednia pasażera |
| 30 | – | – |
| 31 | 30 | Fotel pasażera elektrycznie sterowany |
| 32 | 30 | Fotel kierowcy ze wspomaganiem |
| 33 | 30 | Wzmacniacz przedni (radio Shaker) |
| 34 | 30 | Silnik przedniej szyby kierowcy |
| 35 | 40 | Rozkładany silnik górny |
| 36 | – | Dioda:
Dioda paliwa |
| 37 | – | – |
| 38 | 15 | 2011-2014:
Wtryskiwacze paliwa (tylko Shelby) |
| 39 | 5 | 2010-2012:
Tylna cewka odmrażacza (Start); 2013-2014: Podgrzewane lusterka. |
| 40 | 15 | Moduł sterujący zespołem napędowym Vehicle Power 4 – cewka zapłonowa |
| 45 | 5 | Moduł sterujący zespołem napędowym Run / Start |
| 46 | 5 | Moduł sterowania zespołem napędowym Vehicle Power 3 – ogólne elementy układu napędowego |
| 47 | 15 | Moduł sterowania zespołem napędowym Vehicle Power 1 |
| 48 | 15 | Moduł sterowania zespołem napędowym Vehicle Power 5 – skrzynia biegów |
| 49 | 15 | Moduł sterowania zespołem napędowym Vehicle Power 2 – komponenty układu napędowego związane z emisjami |
| Przekaźnik | ||
| 41 | Przekaźnik pompy paliwa | |
| 42 | Przekaźnik pompy intercoolera (tylko Shelby) | |
| 43 | Przekaźnik sprężarki klimatyzacji | |
| 44 | Przekaźnik pompy paliwa nr 2 (tylko Shelby) | |
| 50 | Przekaźnik wentylatora chłodzącego (wysoki) | |
| 51 | Przekaźnik silnika dmuchawy | |
| 52 | Przekaźnik rozrusznika | |
| 53 | Tylny przekaźnik odmrażacza | |
| 54 | Przekaźnik wycieraczek przednich | |
| 55 | Przekaźnik wentylatora chłodzącego (niski) | |
| 56 | Nieużywany (zapasowy) | |
| 57 | Przekaźnik PCM | |
| 58 | 2013-2014:
Różnicowa pompa płynu (tylko Shelby) |
|
