Ford Mustang (2005-2009) – skrzynka bezpieczników

Ford Mustang (2005-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2014-2018) to bezpiecznik F13 w skrzynce bezpiecznikowej

Panel bezpieczników przedziału pasażerskiego

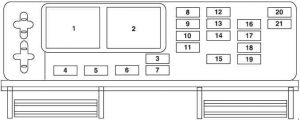

Ford Mustang – schemat skrzynki bezpieczników – przedział pasażerski
Bezpiecznik Ampery [A] Opis
3 10 Moc wycieraczek / przekaźnik silnika dmuchawy
4 5 Lusterka elektryczne
5
6 5 Dodatkowe źródła opóźnienia
7 10 2005:  Overdrive anulunie
2006, zamienny:  Overdrive anulowanie
2007-2009:  Elektrochromowe lustro
5 2006, coupe:  anulowanie Overdrive
8 10 Klaster, złącze łącza danych (DLC)
9
10 5 Moduł wykrywania włamań (15 M), kontrola klimatu
11
12 5 Kontrola klimatu. Zapłon
13
14 5 Przełącznik cyklu klimatyzacji
15 10 Włączanie / wyłączanie hamulca (BOO)
16 5 Grupa
17 10 Moduł kontroli bezpieczeństwa (RCM), system wykrywania pasażerów (PODS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI)
18 10 Układ przeciwblokujący (ABS), podgrzewacz zaworu wentylacji dodatniej skrzyni korbowej (PCV) (2005-2006), zapłon (2005-2006)
19 5 Przekaźniki modułu sterowania zespołem napędowym (PCM), pasywny system antykradzieżowy (PATS), lampka ostrzegawcza poduszki powietrznej zestawu wskaźników (2007-2009)
20 10 Radio (start)
21 10 Przekaźnik rozrusznika
Przekaźnik
1 Opóźnienie akcesoriów # 1
2



Skrzynka rozdzielcza zasilania

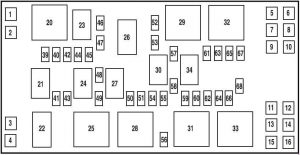

Ford Mustang – schemat skrzynki bezpieczników – rozdział mocy
Numer Ampery [A] Opis
1
2 30 Dmuchawa klimatyzacyjna
3 40 Wentylator chłodzący
4 30 Rozrusznik
5 30 2005:  Silnik prawej przedniej szyby
2006-2009: Silnik  lewej przedniej szyby
6 30 Wzmacniacz tylny (radio Shaker 1000)
7 30 2005:  Silnik lewej przedniej szyby
2006-2009: Silnik  prawej przedniej szyby
8 40 Układ przeciwblokujący (ABS) # 1
9 30 Wzmacniacz tylny (radio Shaker 1000)
10 30 Wycieraczki
11 30 Silnik lewej tylnej szyby (tylko kabriolet)
12 30 Silnik prawej szyby tylnej (tylko kabriolet)
13 40 Rozkładany top
14 30 2005-2006:  Siedzenie
2007-2009:  Siedzenie kierowcy
15 30 2007-2009:  Fotel pasażera
16 30 Wzmacniacz przedni (radio Shaker 500)
39 15 2007-2009:  Silnik nr 4
40 15 Silnik nr 2
41 15 Pompa paliwowa
42 15 Silnik nr 3
43 10 Alternator
44 10 Opóźnione akcesorium
45 10 PCM
46 25 Klakson
47 15 Silnik nr 1
49 15 Sprzęgło klimatyzacji
50 15 Wysokie belki
51 10 Rozkładany top
52 30 Odmrażacz tylny
54 10 2005-2006:  opóźnienie PCM
20 2008-2009:  Lewy reflektor HID
55 20 2008-2009:  prawy reflektor HID
56 20 Radio, SDARS (2007-2009)
57 20
58 15 Światła przeciwmgielne
59 30 SJB # 5 (skrzynka bezpieczników tablicy rozdzielczej)
60
61 20 Punkt zasilania # 1 (tablica przyrządów)
62 20 SJB # 7 (skrzynka bezpieczników tablicy rozdzielczej)
63 30 SJB # 6 (skrzynka bezpieczników tablicy przyrządów)
64 20 Punkt zasilania # 2 (konsola)
65 30 ABS # 2
66 25 2007-2009:  Podgrzewane siedzenia
67 30 SJB # 4 (skrzynka bezpieczników tablicy rozdzielczej)
68 20 Zapłon
Przekaźnik
20 PCM # 2
21 Pompa paliwowa
22 Rozrusznik
23 2005-2006:  PCM nr 1
24 Sprzęgło klimatyzacji
25 Wentylator chłodzący (wysoka prędkość)
26 Klakson
27 Wysokie belki
28 Wentylator chłodzący (niska prędkość)
29 Odmrażacz tylny
30 Światła przeciwmgielne
31 Rozkładany dach (góra)
32 Dmuchawa klimatyzacyjna
33 Rozkładany dach (dół)
34 2006-2009:  Klapa bagażnika
Dioda
48 2005-2008:  Sprzęgło klimatyzacji
53 PCM

Przekaźnik pomocniczy z reflektorami HID (2008-2009)

W pojazdach wyposażonych w reflektory HID skrzynka przekaźników pomocniczych znajduje się pod maską po prawej stronie z przodu komory silnika. Ta skrzynka przekaźników pomocniczych zawiera przekaźniki lewego przedniego i prawego przedniego reflektora HID.

Ford Mustang – schemat skrzynki bezpieczników – skrzynka przekaźników pomocniczych
Numer Opis
1 Lewy reflektor HID
2 Prawe światło główne HID
3
4
