Citroen Xantia (1998-2002) – skrzynka bezpieczników
Citroen Xantia (1998-2002) – schemat skrzynki bezpieczników
Rok produkcji: 1998, 1999, 2000, 2001, 2002.
Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie Xantia (1998-2002) to bezpiecznik F16 w skrzynce bezpiecznikowej w przedziale pasażerskim.

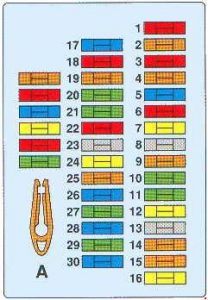

Skrzynka bezpieczników przedziału pasażerskiego
| Nr | Amp [A] | Opis |
| F1 | 10 | Radio i odtwarzacz CD
(bezpośrednio przez zapłon lub akumulator, w zależności od pozycji bezpiecznika). |
| F2 | 10 | System ostrzegania o temperaturze płynu chłodzącego;
Gniazdo diagnostyczne. |
| F3 | 10 | Zawieszenie hydroaktywne |
| F4 | 5 | Światło pozycyjne lewe;
Światło tylne prawe. |
| F5 | 10 | Przekaźnik świateł do jazdy dziennej;
Przekaźnik dmuchawy nagrzewnicy; Przekaźnik podgrzewanych siedzeń; Przełącznik podgrzewania tylnej szyby. |
| F6 | 10 | ABS;
Tempomat. |
| F7 | 20 | Przekaźnik klaksonu;
Hak holowniczy. |
| F8 | – | – |
| F9 | 5 | Światło pozycyjne prawe;
Światło tylne lewe. |
| F10 | 30 | Tylne szyby elektryczne |
| F11 | 20 | Szyberdach |
| F12 | 20 | Światła cofania;
Wyłącznik świateł stop; Tablica przyrządów; Klimatyzacja. |
| F13 | 20 | Podgrzewane siedzenia |
| F14 | 20 | Sterownik wtrysku paliwa;
klimatyzacja. |
| F15 | 30 | Tablica przyrządów;
Gniazdo diagnostyczne; Komputer nadwozia. |
| F16 | 20 | Zapalniczka |
| F17 | 10 | ECU skrzyni biegów AL4 |
| F18 | 10 | Tylne światło przeciwmgielne i światło ostrzegawcze |
| F19 | 5 | Światła boczne |
| F20 | 40 | Fotele elektryczne |
| F21 | 30 | Dmuchawa nagrzewnicy |
| F22 | 5 | Szyberdach |
| F23 | – | – |
| F24 | 20 | Wycieraczki i spryskiwacze szyby tylnej,
tylnej klapy; Czujnik deszczu. |
| F25 | 10 | Radio;
Zegar cyfrowy; Dioda LED alarmu; Komputer pokładowy; Tablica przyrządów; Wyświetlacz temperatury otoczenia. |
| F26 | 15 | Włącznik świateł ostrzegawczych |
| F27 | 30 | Elektryczne szyby przednie |
| F28 | 15 | Światło do czytania mapy;
Przerywacz; Silnik tylnej wycieraczki; Sterowanie lusterkiem zewnętrznym; Podświetlenie wybieraka automatycznej skrzyni biegów. |
| F29 | 30 | Podgrzewana szyba tylna;
Podgrzewane lusterka. |
| F30 | 15 | Wyświetlacz temperatury otoczenia;
Zegar cyfrowy; Tablica przyrządów; Elektrycznie sterowane silniki szyb. |

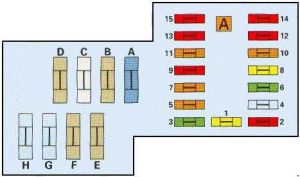

Skrzynka bezpiecznikowa komory silnika
| Nr | Amp [A] | Opis |
| F1 | 20 | ABS |
| F2 | 40 | Pompa wtryskowa powietrza |
| F3 | 30 | Wentylator chłodzący |
| F4 | – | – |
| F5 | 5 | Wentylator chłodzący |
| F6 | 30 | Zegar spryskiwacza reflektorów;
Przednie światła przeciwmgielne. |
| F7 | 20 | Wtrysk paliwa |
| F8 | 20 | Zawieszenie hydroaktywne |
| F9 | 10 | Przekaźnik pompy paliwa |
| F10 | 5 | Spryskiwacze reflektorów |
| F11 | 5 | Przekaźnik czujnika tlenu lub tempomat |
| F12 | 10 | Światła drogowe z lewej strony |
| F13 | 10 | Światła drogowe prawego reflektora |
| F14 | 10 | Światła mijania z lewej strony |
| F15 | 10 | Światła mijania prawe |
