Citroen Berlingo (2008-2011) – skrzynka bezpieczników

12/15/2020

Spis treści

Citroen Berlingo (2008-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Citroenie C2 (2003-2009) to bezpiecznik 22 w skrzynce bezpiecznikowej na tablicy przyrządów.

Skrzynka bezpieczników konsoli

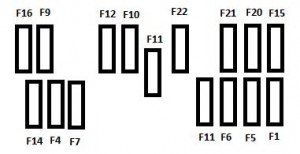

Citroen Berlingo – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 15 Tylna wycieraczka
4 20 Wyświetlacz wielofunkcyjny;

Tablica przyrządów;

Sprzęt audio;

Elementy sterujące na kierownicy.

5 Nieużywany
6 10 Gniazdo diagnostyczne
7 Nieużywany
9 30 Podgrzewane siedzenia
10 40 Zaparowanie tylnych szyb i lusterek
11 Nieużywany
12 30 Elektryczne szyby przednie
14 10 Skrzynka bezpieczników silnika;

elementy sterujące na kierownicy.

15 15 Tablica przyrządów;

Wyświetlacz wielofunkcyjny;

Sprzęt audio.

16 30 Elementy sterujące blokowaniem

drzwi, maski i bagażnika.

20 10 Prawe światło stopu
21 15 Lewe światło stopu
22 20 Lampka sufitowa z przodu;

Lampka do czytania mapy;

Zapalniczka;

Elektryczne lusterko.

Skrzynka bezpieczników w komorze silnika

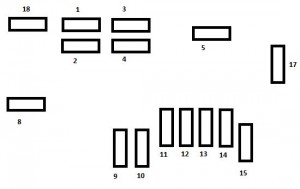

Citroen Berlingo – bezpieczniki – komora silnika

Aby uzyskać dostęp do skrzynki w komorze silnika (obok akumulatora), należy odpiąć pokrywę. Po wykonaniu pracy bardzo ostrożnie zamknij pokrywę.

Nr Amp [A] Opis
1 10 Jednostka nagrzewania wstępnego

(olej napędowy);

Przełączniki hamulca i sprzęgła;

Światła cofania.

2 15 Pompa paliwowa
3 10 Jednostka sterująca ABS
4 10 Jednostka sterująca silnika
5 Nieużywany
6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Przekaźnik zespołu wentylatora;

Jednostka sterująca silnika.

9 15 Światła mijania lewe
10 15 Światła mijania prawe
11 10 Światła drogowe z lewej strony
12 10 Prawe światła drogowe
13 15 Klakson
14 10 Pompki spryskiwaczy szyb
15 30 Czujnik tlenu;

Czujnik przepływu powietrza.

16 30 Przekaźnik pompy powietrza
17 30 Wycieraczka przedniej szyby
18 40 Wentylator klimatyzacji
