Citroen C4 (2010-2018) – skrzynka bezpieczników

Citroen C4 (2010-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie C4 (2010-2018) to bezpiecznik F13 w skrzynce bezpiecznikowej na tablicy przyrządów.

Panel bezpieczników tablicy rozdzielczej

Citroen C4 – schemat skrzynki bezpieczników – tablica przyrządów
Citroen C4 – schemat skrzynki bezpieczników – tablica przyrządów
Nr
[A]
Opis
R1 Nieużywany
R2 Gniazdo 12 V w bagażniku
F3 20 Światła postojowe, światła awaryjne przyczepy
F4 20 Oświetlenie wewnętrzne, interfejs przyczepy
F5 30 Elektrycznie sterowane szyby przednie
F6 30 Tylne szyby elektryczne uruchamiane jednym przyciskiem
F11 20 Gniazdo przyczepy 12 V.
F12 30 Panoramiczna roleta do okien dachowych
F13 30 Wzmacniacz Hi-Fi
F22 20 Sygnalizacja przyczepy
F8 3 Syrena alarmowa, kalkulator alarmowy
F13 10 Zapalniczka
F14 10 Gniazdo 12V w bagażniku
F 16 3 Oświetlenie dużego wielofunkcyjnego schowka, tylne lampki do czytania map, podświetlenie schowka
F17 3 Oświetlenie osłony przeciwsłonecznej, przednie lampki do czytania map
F28 15 System audio, radio (rynek wtórny)
F30 20 Tylna wycieraczka
F32 10 Wzmacniacz Hi-Fi
F36 15 Tylne gniazdo 12 V.
F37 Nieużywany
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany

Skrzynka bezpieczników w komorze silnika

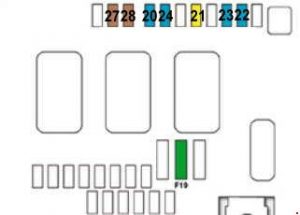

Citroen C4 – schemat skrzynki bezpieczników – komora silnika
Nr
[A]
Opis
F19 30 Wolna / szybka wycieraczka szyby przedniej
F20 15 Pompa spryskiwacza przedniej i tylnej szyby
F21 20 Pompa spryskiwacza reflektorów
F22 15 Klakson
F23 15 Światło drogowe prawe
F24 15 Reflektor świateł drogowych z lewej strony
F27 5 Reflektor mijania lewy
F28 5 Światło mijania prawe
