Citroen Xantia (1992-1997) – skrzynka bezpieczników
Citroen Xantia (1992-1997) – schemat skrzynki bezpieczników
Rok produkcji: 1992, 1993, 1994, 1995, 1996, 1997.
Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie Xantia (1992-1997) to bezpiecznik F16 i F19 w skrzynce bezpiecznikowej w przedziale pasażerskim.

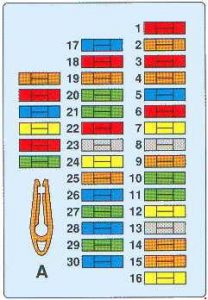

Skrzynka bezpieczników przedziału pasażerskiego
| Nr | Amp [A] | Opis |
| F1 | 10 | Radio i odtwarzacz CD
(bezpośrednio przez zapłon lub akumulator, w zależności od pozycji bezpiecznika) |
| F2 | 5 | Kodowana klawiatura antykradzieżowa,
opornik oświetlenia tablicy rozdzielczej, przyrządy, system ostrzegawczy „włączonych świateł”, czujnik poziomu płynu do spryskiwaczy, automatyczny przekaźnik ogrzewania |
| F3 | 10 | Światło cofania,
wentylator chłodzący, gniazdo diagnostyczne |
| F4 | 5 | Światło pozycyjne z lewej strony,
światło tylne z prawej strony, system ostrzegawczy „włączonych świateł” |
| F5 | 15 | System ostrzegania o temperaturze płynu chłodzącego |
| F6 | 10 | ABS |
| F7 | 20 | Przekaźnik klaksonu, kompresor klaksonu |
| F8 | 30 | Bocznik zasilania F25/F15 |
| F9 | 5 | Wskaźniki,
prawe światło boczne, lewe światło tylne |
| F10 | 30 | Tylne szyby elektryczne |
| F11 | 30 | Szyberdach |
| F12 | 10 | Ogrzewanie,
klimatyzacja, tempomat, zawieszenie hydroaktywne, system alarmowy, syrena alarmowa, przyrządy |
| F13 | 10 | Hak holowniczy |
| F14 | 40 | Fotele elektryczne (moc) |
| F15 | 20 | Podgrzewane siedzenia,
alarm (dioda LED), oświetlenie bagażnika, wyłącznik czasowy |
| F16 | 20 | Zapalniczka przednia
(bezpośrednio przez zapłon lub baterię, w zależności od pozycji bezpiecznika) |
| F17 | 15 | Alarm (zasilanie) |
| F18 | 10 | Tylne światła przeciwmgielne |
| F19 | 5 | Zapalniczka i włącznik oświetlenia |
| F20 | 30 | Dmuchawa nagrzewnicy (zasilanie) |
| F21 | 30 | Centralny zamek |
| F22 | 20 | Wycieraczka tylnej klapy |
| F23 | 10 | Włącznik ogrzewania tylnej szyby,
włączniki ogrzewania fotela |
| F24 | 30 | Wycieraczka szyby przedniej,
oświetlenie, automatyczna skrzynia biegów |
| F25 | 5 | Pamięć radiowa,
zegar, gniazdo diagnostyczne, odtwarzacz CD, pilot centralnego zamka |
| F26 | 15 | Włącznik świateł ostrzegawczych |
| F27 | 30 | Podgrzewane lusterka tylnej szyby (zasilanie) |
| F28 | 15 | Sterowanie szyberdachem,
izolator wycieraczki tylnej szyby, kierunkowskazy, przyrządy, światła ostrzegawcze STOP i hamulca, ABS, tempomat |
| F29 | 30 | Elektryczne szyby przednie |
| F30 | 15 | Lampki do czytania mapy,
oświetlenie lusterka kosmetycznego, oświetlenie schowka podręcznego, elektryczne sterowanie fotelem, elektryczny włącznik szyby, telefon |
Skrzynka bezpiecznikowa komory silnika
| Nr | Amp [A] | Opis |
| F1 | 20 | ABS |
| F2 | 10 | Telefon |
| F3 | 30 | Wentylator chłodzący |
| 40 | ||
| F4 | – | – |
| F5 | 5 | Wentylator chłodzący |
| F6 | 30 | Zegar spryskiwacza reflektorów,
przednie światła przeciwmgielne |
| F7 | 5 | Wtrysk paliwa |
| F8 | 20 | Zawieszenie hydroaktywne |
| F9 | 10 | Przekaźnik pompy paliwa |
| F10 | 5 | Spryskiwacze reflektorów |
| F11 | 5 | Przekaźnik czujnika tlenu |
| F12 | 10 | Światła drogowe z lewej strony |
| F13 | 10 | Światła drogowe prawego reflektora |
| F14 | 10 | Światła mijania z lewej strony |
| F15 | 10 | Światła mijania prawe |
