Citroen C3 (2009-2016) – skrzynka bezpieczników
Citroen C3 (2009-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Citroenie C3 mk3 (2009-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej pod deską rozdzielczą.

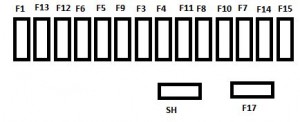

Skrzynka bezpieczników pod deską rozdzielczą
| Nr | Ampery [A] | Opis |
| FH36 | 5 | Jednostka przekaźnikowa przyczepy |
| F37 | – | Nieużywany |
| F38 | 20 | Wzmacniacz HiFi |
| FH39 | – | Nieużywany |
| F40 | 30 | Jednostka przekaźnikowa przyczepy |
| Nr | Ampery [A] | Opis |
| F1 | 15 | Tylna wycieraczka |
| F2 | – | Nieużywany |
| F3 | 5 | Jednostka sterująca poduszkami
powietrznymi i napinaczami. |
| F4 | 10 | Klimatyzacja;
Włącznik sprzęgła; Lusterko elektrochromatyczne; Pompa filtra cząstek stałych (Diesel); Gniazdo diagnostyczne; Czujnik przepływu powietrza (Diesel). |
| F5 | 30 | Podnośnik szyb elektrycznych;
Podnośnik szyb pasażera; Silnik szyby przedniej. |
| F6 | 30 | Silniki podnośników szyb tylnych i
silnik podnośników szyb kierowcy. |
| F7 | 5 | Lampka sufitowa;
Boczne lampki do czytania. |
| F8 | 20 | Ekran wielofunkcyjny;
System audio; Radio nawigacyjne; Tablica przyrządów z zegarem; Centrala alarmowa; Syrena alarmowa. |
| F9 | 30 | System audio (rynek wtórny);
Gniazdo 12 V; Zasilanie przenośnej nawigacji. |
| F10 | 15 | Sterowanie na kierownicy. |
| F11 | 15 | Zapłon;
Gniazdo diagnostyczne; Sterownik automatycznej skrzyni biegów. |
| F12 | 15 | Czujnik deszczu/jasności;
Przekaźnik przyczepy; Moduł szkoły jazdy. |
| F13 | 5 | Główny wyłącznik, przekaźnik silnika. |
| F14 | 15 | Jednostka sterująca wspomaganiem parkowania,
Jednostka sterująca poduszką powietrzną; Tablica przyrządów; Klimatyzacja automatyczna; USB Box; Wzmacniacz HiFi. |
| F15 | 30 | Stop |
| F 16 | – | Nieużywany |
| F17 | 40 | Odmgławiani /odszranianie tylnej szyby i
lusterek zewnętrznych. |
| SH | – | Bocznik PARC. |
Skrzynka bezpieczników w komorze silnika
| Nr | Ampery [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Przekaźnik sterujący zespołu wentylatora chłodzącego; Wielofunkcyjny przekaźnik główny sterowania silnikiem; Pompa wtryskowa (Diesel). |
| F2 | 15 | Klakson |
| F3 | 10 | Spryskiwacz szyby przedniej i tylnej |
| F4 | 20 | Światła do jazdy dziennej |
| F5 | 15 | Nagrzewnica oleju napędowego (Diesel);
Pompa dodatku filtra cząstek stałych (Diesel); Czujnik przepływu powietrza (Diesel); Elektrozawór EGR (Diesel); Pompa paliwa (1.1i i 1.4i); Nagrzewnica przedmuchowa i elektrozawory (VTi). |
| F6 | 10 | Jednostka sterująca ABS/ESP;
Dodatkowy wyłącznik stop. |
| F7 | 10 | Elektryczne wspomaganie kierownicy;
Automatyczna skrzynia biegów. |
| F8 | 25 | Sterowanie rozrusznikiem. |
| F9 | 10 | Jednostka przełączająca i zabezpieczająca (Diesel) |
| F10 | 30 | Podgrzewacz paliwa (Diesel);
Nagrzewnica przedmuchowa (1.1i, 1.4i i Diesel); Pompa paliwa (VTi); Wtryskiwacze i cewki zapłonowe (benzyna); Elektroniczny termostat i elektrozawór przedmuchu kanistra (1.1i i 1.4i). |
| F11 | 40 | Dmuchawa nagrzewnicy |
| F12 | 30 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów
(zapłon dodatni). |
| F14 | 30 | Dostawa Valvetronic (VTi) |
| F15 | 10 | Światła drogowe prawe |
| F 16 | 10 | Światła drogowe z lewej strony |
| F17 | 15 | Światła mijania lewe |
| F18 | 15 | Światła mijania prawe |
| F19 | 15 | Czujniki tlenu i elektrozawory (VTi);
Elektrozawory (Diesel); Elektrozawór EGR (Diesel). |
| F20 | 10 | Pompy;
Termostat elektroniczny (VTi); Czujnik wody w paliwie (Diesel). |
| F21 | 5 | Zasilanie sterowania zespołem wentylatora;
ABS/ESP. |
| MF1 | 60 | Montaż wentylatora |
| MF2 | 30 | Pompa ABS/ESP |
| MF3 | 30 | Elektrozawory ABS/ESP |
| MF4 | 60 | Zasilanie wbudowanego interfejsu
systemowego (BSI). |
| MF5 | 60 | Zasilanie wbudowanego interfejsu
systemowego (BSI). |
| MF6 | – | Nieużywany |
| MF7 | – | Skrzynka bezpieczników w przedziale pasażerskim |
| MF8 | – | Nieużywany |
