Citroën Nemo (2008-2009) – skrzynka bezpieczników

Citroën Nemo (2008-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie Nemo (2008-2009) to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników na desce rozdzielczej

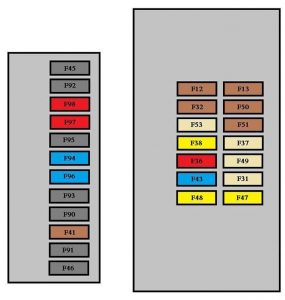

Citroen Nemo – schemat bezpieczników – deska rozdzielcza

Bezpieczniki

[A]

Opis

F12

7,5 A

Zasilanie prawego światła mijania

F13

7,5 A

Zasilanie lewego światła mijania – regulacja wysokości reflektora

F31

5 A

Przełącznik zasilania sterownika silnika

F32

7,5 A

Światło przednie – przednie światło sufitowe – tylne światło sufitowe

Reklama

F36

10 A

Sprzęt audio – przygotowanie do telefonu komórkowego – panel sterowania klimatyzacją – gniazdo diag EODB

F37

5 A

Światło hamowania – tablica przyrządów

F38

20 A

Blokowanie drzwi

F43

15 A

Pompa wycieraczek

F47

20 A

Zasilanie silnika szyby kierowcy

F48

20 A

Zasilanie silnika elektrycznego podnośnika szyby pasażera

F49

5 A

Sterownik wspomagania parkowania – włącznik oświetlenia tylnego – lusterka zewnętrzne sterowane elektrycznie

F50

7,5 A

Jednostka sterująca poduszkami powietrznymi

F51

5 A

Włącz pedał hamulca – włącz pedał sprzęgła

F53

5 A

Tablica przyrządów – tylne światła przeciwmgielne

Zobacz również: Renault Modus (2005-2012) – skrzynka bezpieczników

Skrzynka bezpieczników w komorze silnika

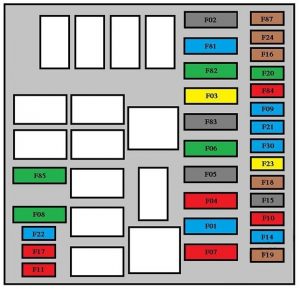

Citroen Nemo – schemat bezpieczników – komora silnika

Bezpieczniki

[A]

Opis

F01

60 A

Jednostka sterująca

F03

20 A

Dostawa rozrusznika

F04

40 A

Zasilanie pompy bloku hydraulicznego ABS

F06

30 A

Sterowanie zespołem wentylatora jednobiegowego

F07

40 A

Kontrola zespołu wentylatora o dużej prędkości

F08

30 A

Pompa klimatyzatora

F10

10 A

Klakson

F11

10 A

Wtórne zasilanie ładowania układu sterowania silnika

F14

15 A

Reflektory świateł drogowych

Reklama

F 16

7,5 A

Sterownik silnika – elektroniczna jednostka sterująca układu skrzyni biegów

F17

15 A

Zasilanie cewki zapłonowej, wtryskiwaczy, centralnej jednostki sterującej pracą silnika

F18

7,5 A

Jednostka sterująca silnika (1.4 HDi)

F19

7,5 A

Sprężarka klimatyzacji

F20

30 A

Zasilanie podgrzewanej tylnej szyby, elektryczne podgrzewacze do usuwania oblodzenia lusterek zewnętrznych

F21

15 A

Sterowanie silnikiem 1.4 benzyna, cewka przekaźnika T09 (HDi)

F22

20 A

Sterownik silnika (1.4 HDi), pompa benzyny

F23

20 A

Zasilanie zaworów elektromagnetycznych bloku hydraulicznego ABS

F24

7,5 A

ABS

F30

15 A

Światła przeciwmgielne

F81

60 A

Jednostka podgrzewania

F82

30 A

Pompa układu elektronicznej skrzyni biegów – zasilanie układu elektronicznej skrzyni biegów

F84

10 A

Elektroniczna jednostka sterująca systemem skrzyni biegów i zawory

F85

30 A

Gniazdo akcesoriów zapalniczki -12 V.

F87

7,5 A

Światła cofania – czujnik obecności wody w oleju napędowym
