Citroën Nemo (2010-2015) – skrzynka bezpieczników

Citroën Nemo (2010-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015.


Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie Nemo (2010-2015) to bezpiecznik F94 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników na desce rozdzielczej

Citroen Nemo - schemat bezpieczników - deska rozdzielcza
Citroen Nemo – schemat bezpieczników – deska rozdzielcza
Nr Amp [A] Opis
F12 7,5 A Zasilanie prawego światła mijania
F13 7,5 A Zasilanie lewego światła mijania;

Regulator wysokości reflektora.

F31 5 A Przełącznik zasilania sterownika silnika
F32 7,5 A Lampa przednia;


Przednia lampka oświetlenia wnętrza;

Tylna lampka oświetlenia wnętrza.

F36 10 A System audio;

Przygotowanie do telefonu komórkowego;

Panel sterowania klimatyzacją;

Gniazdo diagnostyczne EODB.

F37 5 A Lampka hamowania;

Tablica przyrządów.

F38 20 A Blokowanie drzwi
F43 15 A Pompa do spryskiwaczy
F47 20 A Zasilanie silnika szyby kierowcy
F48 20 A Zasilanie silnika elektrycznego

podnośnika szyby pasażera.

F49 5 A Sterownik czujników parkowania;

Włącznik oświetlenia tylnego;

Elektryczne lusterka boczne;

Jednostka sterująca alarmem wolumetrycznym.

F50 7,5 A Jednostka sterująca poduszkami powietrznymi
F51 7,5 A Włącznik pedał hamulca;

Włącznik pedał sprzęgła;

Sterowanie lusterkami bocznymi;

Centralny system Bluetooth.

F53 5 A Tablica przyrządów;

Tylne światła przeciwmgłowe.

F41 7,5 A Odparowywanie lusterek zewnętrznych
F94 15 A Zapalniczka
F96 15 A Gniazdo akcesoriów 12 V.
F97 10 A Podgrzewane siedzenie po stronie kierowcy.
F98 10 A podgrzewane siedzenie od strony pasażera.

Skrzynka bezpieczników w komorze silnika

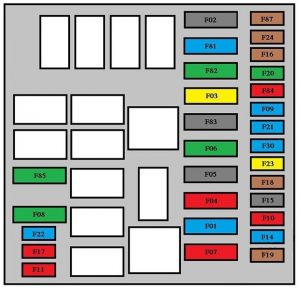

Citroen Nemo – schemat bezpieczników – komora silnika
Nr Amp [A] Opis
F01 60 A Jednostka sterująca
F02 40 A Wentylator przedziału pasażerskiego.
F03 20 A Zasilanie rozrusznika
F04 40 A Zasilanie pompy bloku hydraulicznego ABS
F06 30 A Sterowanie wentylatorem chłodzącym

z jedną prędkością.

F07 40 A Sterowanie wentylatorem chłodzącym

o dużej prędkości.

F08 30 A Sprężarka klimatyzacji
F09 15 A Szelki do haka holowniczego.
F10 10 A Klakson
F11 10 A Dodatkowe zasilanie obciążenia

układu sterowania silnikiem

F14 15 A Reflektory świateł drogowych
F15 15 A Gniazdo akcesoriów 12 V.
F 16 7,5 A Sterownik silnika –

elektroniczna skrzynia biegów i

cewka przekaźnika dźwigni zmiany biegów – T20

F17 15 A Zasilanie cewki zapłonowej;

Wtryskiwacze;

Sterownik silnika (1.3 HDi).

F18 7,5 A Sterownik silnika (1,3 HDi);

Cewka przekaźnika T09.

F19 7,5 A Sprężarka klimatyzacji
F20 30 A Zasilanie ogrzewanej tylnej szyby;

Elektryczne elementy grzejne lusterek bocznych.

F21 15 A Pompa paliwa (benzyna 1.4 i 1.3 HDi)
F22 20 A Jednostka sterująca silnika (1.3 HDi)
F23 20 A Zasilanie elektrozaworów bloków

hydraulicznych ABS.

F24 7,5 A ABS
F30 15 A Światła przeciwmgielne
F81 60 A Jednostka nagrzewania wstępnego (1,3 HDi)
F82 30 A Pompa elektroniczna skrzyni biegów;

Zasilanie elektronicznej skrzyni biegów.

F84 10 A Elektroniczna jednostka sterująca

skrzynią biegów i elektrozawory.

F85 30 A Zapalniczka;

Gniazdo akcesoriów 12 V.

F87 7,5 A Światła cofania;

Czujnik obecności wody w oleju napędowym;

Czujnik przepływu powietrza;

Cewki przekaźników T02, T05, T14, T17 i T19

(oprócz 1,3 HDi)

F87 5 A Lampy cofania;

Czujnik obecności wody w oleju napędowym;

Czujnik przepływu powietrza;

Cewki przekaźników T02, To5, T14, T17 i T19;

Czujnik stanu naładowania akumulatora

(oprócz 1,3 HDi).
