Rok produkcji: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Chery J3 ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

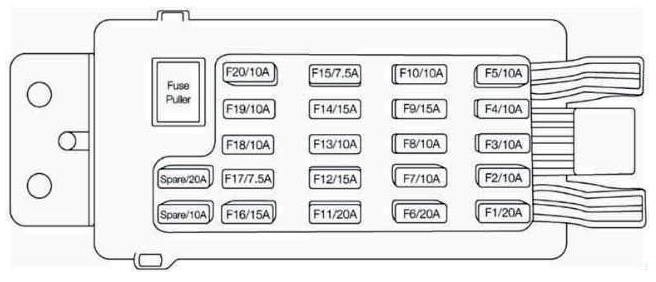

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Brzęczyk, elektryczna regulacja zasięgu reflektorów, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i tylne, kierunkowskazy i światła awaryjne, światło cofania, oświetlenie wnętrza, klakson, lusterka zewnętrzne, alarm parkowania, sterowanie zamkami drzwi, elektryczne podnośniki szyb, ogrzewanie tylnej szyby i lusterek, zamek klapy bagażnika, wycieraczka i spryskiwacz szyby, system audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Elektryczna regulacja zasięgu reflektorów, światła postojowe, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne, oświetlenie wnętrza, elektryczne wspomaganie kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Światło cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Gniazdo elektryczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Do przedniej skrzynki bezpieczników i przekaźników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Elektryczna regulacja zasięgu reflektorów, wycieraczka i spryskiwacz szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Złącze diagnostyczne, układ zasilania paliwem, immobiliser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Klimatyzacja, układ hamulcowy, brzęczyk, światła postojowe, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne, kierunkowskazy i światła awaryjne, układ zasilania paliwem, tablica przyrządów, oświetlenie wnętrza, alarm parkowania, sterowanie zamkami drzwi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Światła stop, układ hamulcowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | System audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Zamek klapy bagażnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Złącze diagnostyczne, układ zasilania paliwem, immobiliser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | System sterowania silnikiem (EMS), układ hamulcowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Brzęczyk, elektryczna regulacja zasięgu reflektorów, światła pozycyjne, oświetlenie tablicy rejestracyjnej, światła przeciwmgielne i tylne, kierunkowskazy i światła awaryjne, światło cofania, oświetlenie wnętrza, klakson, lusterka zewnętrzne, alarm parkowania, sterowanie zamkami drzwi, elektryczne podnośniki szyb, ogrzewanie tylnej szyby i lusterek, zamek klapy bagażnika, wycieraczka i spryskiwacz szyby, układ hamulcowy, tablica przyrządów, układ ładowania akumulatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Układ klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Moduł SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

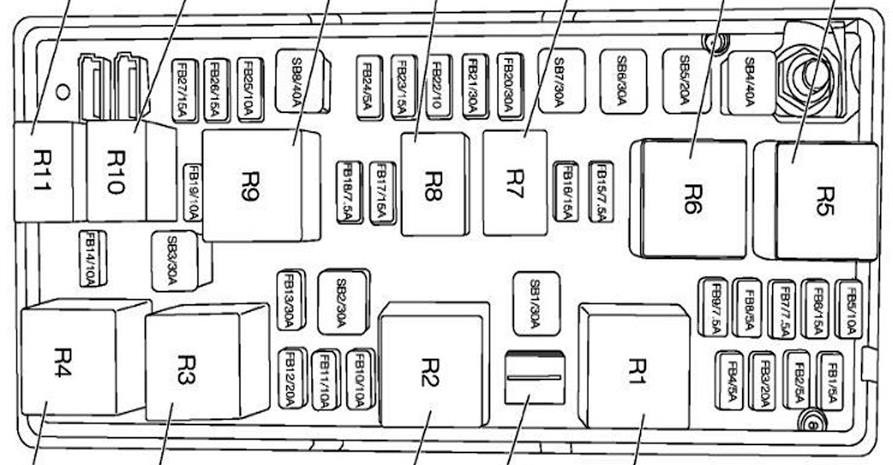

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FB1 | 5 | System zarządzania silnikiem (EMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB2 | 5 | Czujnik prędkości | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB3 | 20 | Moduł SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB4 | 5 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB5 | 10 | Światło cofania, układ ładowania akumulatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB6 | 15 | Moduł zapłonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB7 | 7,5 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB8 | 5 | Moduł ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB9 | 7,5 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB10 | 10 | Przedni czujnik tlenu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB11 | 10 | Tylny czujnik tlenu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB12 | 20 | Czujnik położenia wałka rozrządu, układ odparowania paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB13 | 30 | Wentylator klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB14 | 10 | Światła drogowe, lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB15 | 7,5 | Ogrzewane dysze spryskiwacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB16 | 15 | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB17 | 15 | Elektryczna pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB18 | 7,5 | Elektroniczny system sterowania silnikiem (EMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB19 | 10 | Światła drogowe, prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB20 | 30 | Elektryczne szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB21 | 30 | Elektryczny szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB22 | 10 | Skrzynia biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB23 | 15 | Podgrzewanie fotela | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB24 | 5 | Moduł ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB25 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB26 | 15 | Światła mijania, lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB27 | 15 | Światła mijania, prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB1 | 30 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB2 | 30 | Silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB3 | 30 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB4 | 40 | Moduł ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB5 | 20 | Moduł ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB6 | 30 | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB7 | 30 | Tablica przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SB8 | 40 | Regulacja fotela | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik systemu sterowania silnikiem (EMS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Przekaźnik rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Przekaźnik wentylatora klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik stacyjki (pozycja ON) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Przekaźnik obwodu ACC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Przekaźnik sprężarki A/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Obwód przekaźnika ACC1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Przekaźnik świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Przekaźnik świateł mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 66 pozycji. Najczęściej powtarzające się wartości to 10 A (18 poz.), 15 A (10 poz.), 30 A (8 poz.), 20 A (6 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: wnętrze pojazdu oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W Chery J3 (2008-2015) tego obwodu pilnuje pozycja FB17 o wartości 15 A w skrzynce: komora silnika oraz pozycja R8 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) znajdziesz go tutaj: pozycja 2 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 8 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 18 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) za ten obwód odpowiada pozycja 2 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 10 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 18 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery J3 (2008-2015) tego obwodu pilnuje pozycja 2 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 13 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 18 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) znajdziesz go tutaj: pozycja 4 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) za ten obwód odpowiada pozycja FB26 o wartości 15 A w skrzynce: komora silnika, pozycja FB27 o wartości 15 A w skrzynce: komora silnika, pozycja R11 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery J3 (2008-2015) tego obwodu pilnuje pozycja 2 o wartości 10 A w skrzynce: wnętrze pojazdu oraz pozycja 18 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) znajdziesz go tutaj: pozycja 2 o wartości 10 A w skrzynce: wnętrze pojazdu oraz pozycja 12 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery J3 (2008-2015) za ten obwód odpowiada pozycja FB23 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
