Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Chery A15 ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

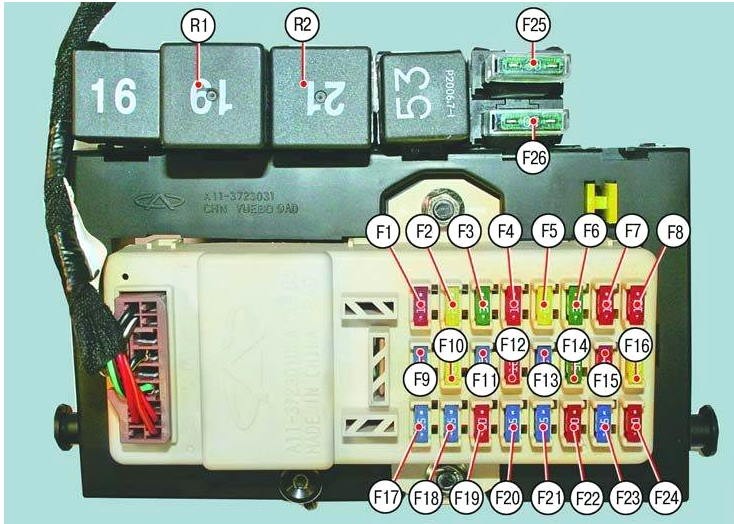

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 | Oświetlenie tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 20 | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30 | Elektryczny wentylator nagrzewnicy kabiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Elektryczne szyby, centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Podświetlenie tablicy przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Światła cofania, czujnik prędkości pojazdu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Szyberdach (elektryczny, jeśli występuje) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | Światła mijania i drogowe (przełącznik) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Wycieraczka szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Światła przeciwmgielne przednie i tylne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Czujnik/wyłącznik termiczny (układ A/C) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Kierunkowskazy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 20 | Elektryczne lusterka boczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Sprzęgło sprężarki A/C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Radio (system audio), oświetlenie wnętrza (lampki, lampki sufitowe), oświetlenie schowka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Zestaw wskaźników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Sygnał dźwiękowy (klakson) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | Światła stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Zapalniczka (gniazdo przednie / ładowarka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | Sygnalizacja awaryjna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 | Układ hamulcowy ABS (zawór elektromagnetyczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 | Układ hamulcowy ABS (pompa hydrauliczna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik wycieraczki szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik alarmu (zespół awaryjny) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

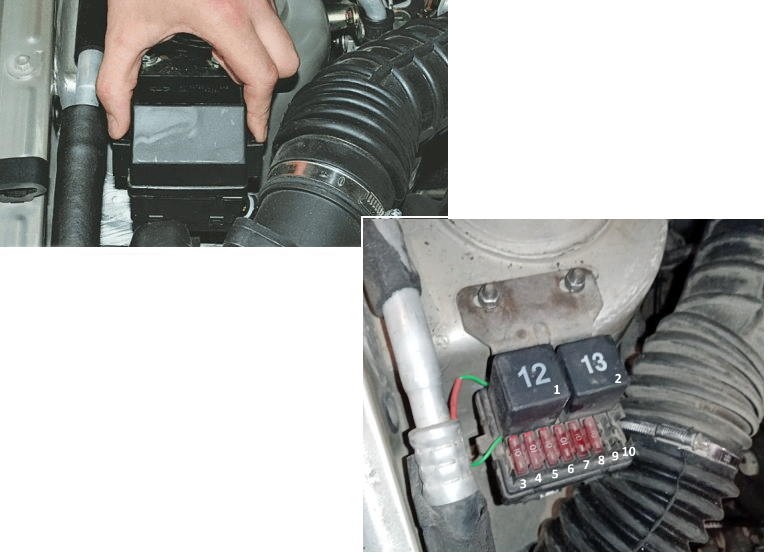

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Przekaźnik reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Przekaźnik A/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Światła mijania – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Światło pozycyjne – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Światła drogowe – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Światła mijania – lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Światło boczne, lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Światła drogowe – lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 38 pozycji. Najczęściej powtarzające się wartości to 10 A (15 poz.), 15 A (8 poz.), 30 A (5 poz.), 20 A (4 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: wnętrze pojazdu oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W modelu Chery A15 (2003-2012) za ten obwód odpowiada pozycja F23 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A15 (2003-2012) tego obwodu pilnuje pozycja F11 o wartości 15 A w skrzynce: wnętrze pojazdu oraz pozycja R1 w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A15 (2003-2012) znajdziesz go tutaj: pozycja F6 o wartości 30 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A15 (2003-2012) za ten obwód odpowiada pozycja F14 o wartości 30 A w skrzynce: wnętrze pojazdu, pozycja F17 o wartości 15 A w skrzynce: wnętrze pojazdu, pozycja 2 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A15 (2003-2012) tego obwodu pilnuje pozycja F10 o wartości 20 A w skrzynce: wnętrze pojazdu, pozycja 3 o wartości 10 A w skrzynce: komora silnika, pozycja 6 o wartości 10 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A15 (2003-2012) znajdziesz go tutaj: pozycja F2 o wartości 20 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A15 (2003-2012) za ten obwód odpowiada pozycja F18 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A15 (2003-2012) tego obwodu pilnuje pozycja F6 o wartości 30 A w skrzynce: wnętrze pojazdu oraz pozycja F9 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A15 (2003-2012) znajdziesz go tutaj: pozycja F13 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
