Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011.
Chery A5 ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

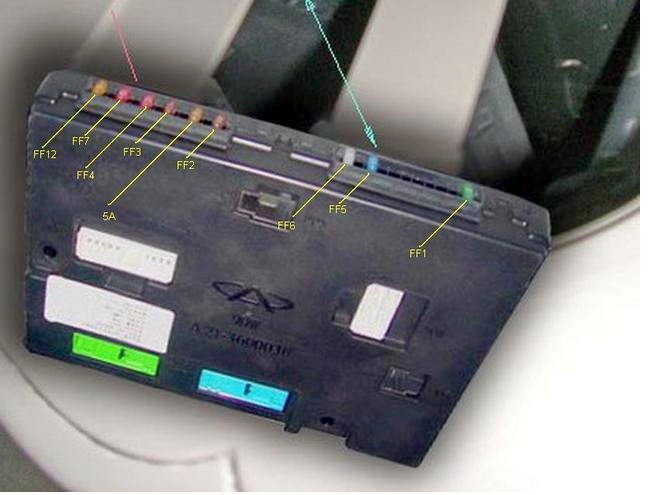

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FF1 | 30 | Elektryczne szyby przednich drzwi kierowcy i pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF2 | 7,5 | Ogrzewanie lusterek bocznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF3 | 7,5 | Podświetlenie schowka, osłony przeciwsłonecznej, stacyjki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF4 | 10 | Sygnał dźwiękowy (klakson) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF5 | 15 | Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF6 | 5 | Przednie światła przeciwmgielne (PTF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF7 | 15 | Światła pozycyjne, podświetlenie przycisków wnętrza, regulacja jasności | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FF12 | 10 | Radio (ze stacyjką) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 A | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

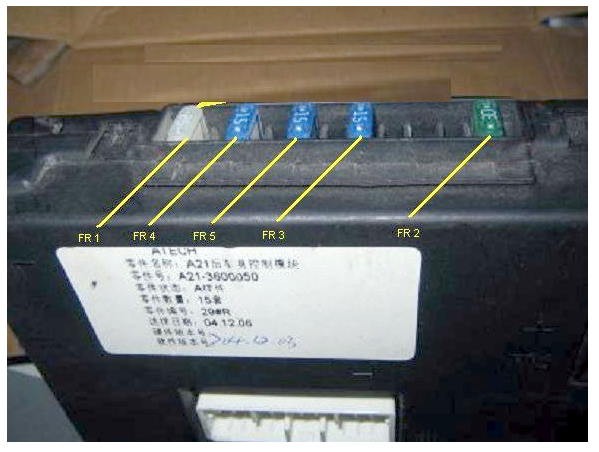

| Numer | Ampery [A] | Opis |
|---|---|---|
| FR1 | 25 | Ogrzewanie tylnej szyby |
| FR4 | 15 | Oświetlenie bagażnika i tylne światła przeciwmgielne |
| FR5 | 15 | Światła cofania i kierunkowskazy, oświetlenie tablicy rejestracyjnej, silnik zamka klapy bagażnika |
| FR3 | 15 | Światła stop, dodatkowe światło stop |
| FR2 | 30 | Elektryczne szyby tylnych drzwi |

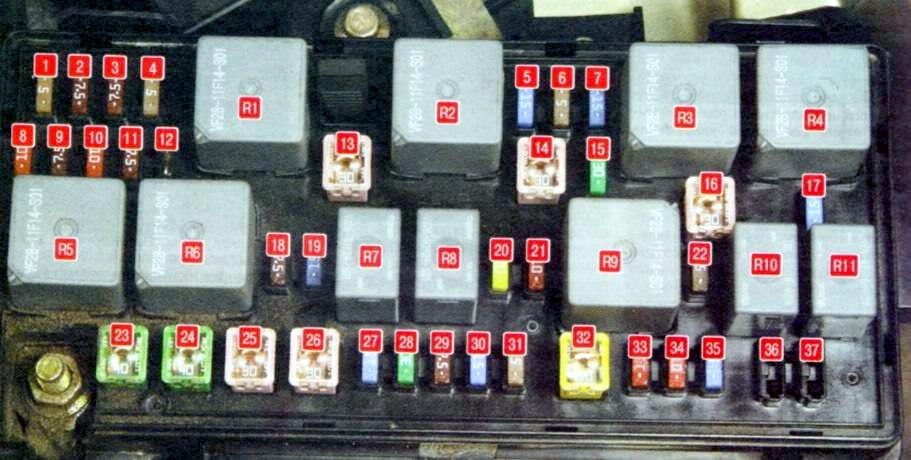

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | Układ hamulcowy ABS, sterownik hamulców | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Elektryczne lusterka boczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Tablica przyrządów, moduł ISU pod kolumną kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Poduszki powietrzne SRS (zasilanie systemu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Ogrzewanie przednich foteli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Wycieraczki i spryskiwacz szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Elektroniczny sterownik silnika (EMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Wolny (Zapasowy) / automatyczna skrzynia biegów (TCU DP0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Układ klimatyzacji i ogrzewania (HVAC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Czujnik stężenia tlenu – górny (sonda lambda przed katalizatorem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Czujnik stężenia tlenu – dolny (sonda lambda za katalizatorem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Elektroniczny sterownik silnika (EMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Dmuchawa nagrzewnicy (HVAC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Sterownik automatycznej skrzyni biegów (CVT) lub wolny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Światła mijania – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Zasilanie przekaźnika elektronicznego sterownika (EMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Szyberdach (elektryczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | Wolny (Zapasowy) lub automatyczna skrzynia biegów w wersji z automatem (TCU DP0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Układ hamulcowy ABS (pompa hydrauliczna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 | Układ hamulcowy ABS (moduł elektroniczny EBCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Zapalniczka (gniazdo CIG POWER) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Elektryczne przednie fotele (regulacja) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Tablica przyrządów / zestaw wskaźników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 60 | Wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Światła drogowe – lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Światła drogowe – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Światła mijania – lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik sterownika silnika (EMS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Wolny przekaźnik (Zapasowy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Przekaźnik rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Wolny przekaźnik (Zapasowy); w wersji z automatem – przekaźnik sterownika TCU (CVT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik zapłonu (ON) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Przekaźnik zasilania wyposażenia / odbiorników pojazdu (ACC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Przekaźnik klimatyzacji (sprężarka A/C) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Przekaźnik wentylatora nagrzewnicy i klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | 20 | Przekaźnik świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | 20 | Przekaźnik świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 62 pozycje. Najczęściej powtarzające się wartości to 15 A (12 poz.), 30 A (9 poz.), 7,5 A (9 poz.), 10 A (7 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w trzech miejscach: wnętrze pojazdu oraz bagażnik oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej; dostęp do skrzynki w bagażniku uzyskuje się po otwarciu klapy i zdjęciu bocznej wykładziny; skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W Chery A5 (2006-2011) tego obwodu pilnuje pozycja 25 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) znajdziesz go tutaj: pozycja 19 o wartości 15 A w skrzynce: komora silnika oraz pozycja R7 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) za ten obwód odpowiada pozycja 7 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A5 (2006-2011) tego obwodu pilnuje pozycja 7 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) znajdziesz go tutaj: pozycja FF5 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) za ten obwód odpowiada pozycja FR5 o wartości 15 A w skrzynce: bagażnik. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A5 (2006-2011) tego obwodu pilnuje pozycja 17 o wartości 15 A w skrzynce: komora silnika, pozycja 35 o wartości 15 A w skrzynce: komora silnika, pozycja R11 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) znajdziesz go tutaj: pozycja FR1 o wartości 25 A w skrzynce: bagażnik. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) za ten obwód odpowiada pozycja FF12 o wartości 10 A w skrzynce: wnętrze pojazdu oraz pozycja 30 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery A5 (2006-2011) tego obwodu pilnuje pozycja FF1 o wartości 30 A w skrzynce: wnętrze pojazdu, pozycja FR2 o wartości 30 A w skrzynce: bagażnik, pozycja 20 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) znajdziesz go tutaj: pozycja FF6 o wartości 5 A w skrzynce: wnętrze pojazdu oraz pozycja FR4 o wartości 15 A w skrzynce: bagażnik. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery A5 (2006-2011) za ten obwód odpowiada pozycja 5 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
