Rok produkcji: 2022, 2023, 2024, 2025, 2026.
Chery Arrizo 8 ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

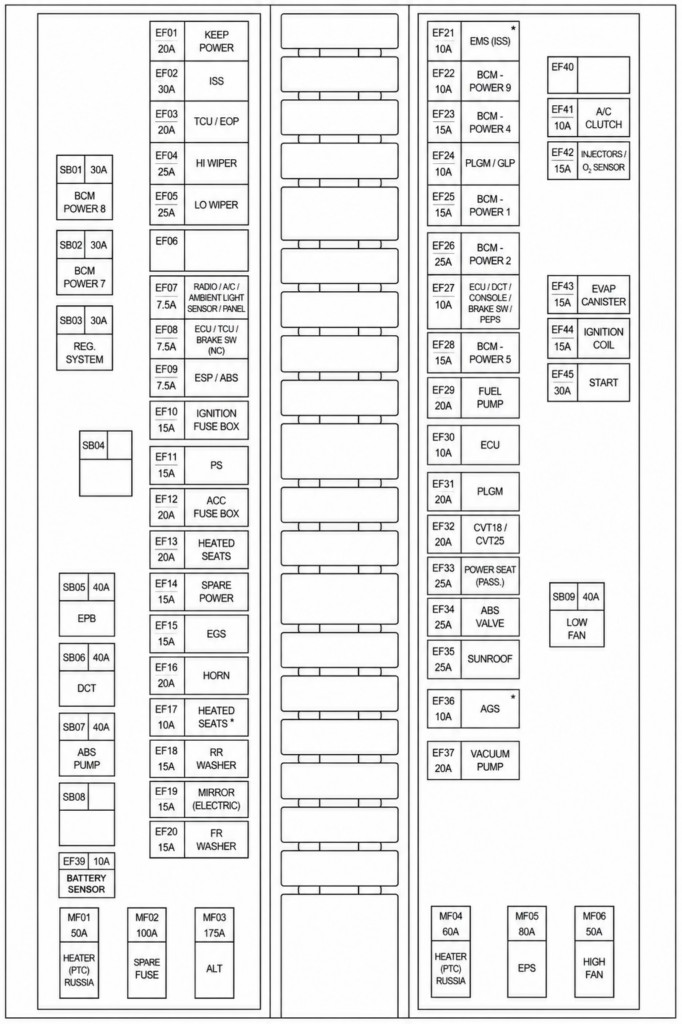

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EF01 | 20 | Pamięć konfiguracji bezpieczników. Zasila pamięć konfiguracji bezpieczników oraz zapamiętane ustawienia elektryczne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF02 | 30 | System Start-Stop (ISS). Zasila automatyczny system zatrzymywania i uruchamiania silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF03 | 20 | Sterownik skrzyni biegów (TCU) / elektryczna pompa oleju (EOP). Zasila moduł sterujący skrzynią biegów i elektryczną pompę oleju skrzyni biegów. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF04 | 25 | Wycieraczka przedniej szyby — bieg wysoki. Zasila obwód wysokiego biegu silnika wycieraczki przedniej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF05 | 25 | Wycieraczka przedniej szyby — bieg niski. Zasila obwód biegu niskiego silnika wycieraczki przedniej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF06 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF07 | 7,5 | Radio / A/C / czujnik światła otoczenia / panel sterowania. Zasila system multimedialny, klimatyzację, czujnik światła otoczenia oraz panel sterowania. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF08 | 7,5 | ECU / TCU / wyłącznik pedału hamulca. Zasila sterownik silnika, sterownik skrzyni biegów i wyłącznik pedału hamulca. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF09 | 7,5 | Elektroniczny program stabilizacji toru jazdy (ESP) / układ zapobiegający blokowaniu kół (ABS). Zasila układy stabilizacji toru jazdy i przeciwblokujący hamulców pojazdu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF10 | 15 | Blok bezpieczników IGN. Zasila obwody elektryczne załączane stacyjką. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF11 | 15 | Wspomaganie kierownicy (PS). Zasila elektryczny układ wspomagania kierownicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF12 | 20 | Blok bezpieczników ACC. Zasila obwody elektryczne w trybie akcesoryjnym. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF13 | 20 | Podgrzewane fotele. Zasila elementy grzewcze foteli. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF14 | 15 | Bezpiecznik zapasowy. Zarezerwowany obwód zasilania dla opcjonalnego wyposażenia elektrycznego. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF15 | 15 | Elektroniczny selektor biegów (EGS). Zasila elektroniczny system wyboru biegów skrzyni. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF16 | 20 | Klakson. Zasila sygnał dźwiękowy pojazdu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF17 | 10 | Sterowanie podgrzewaniem foteli. Zasila obwód sterowania podgrzewaniem foteli. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF18 | 15 | Pompka spryskiwacza tylnej szyby. Zasila pompkę spryskiwacza tylnej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF19 | 15 | Elektryczna regulacja lusterek zewnętrznych. Zasila silniki regulacji lusterek zewnętrznych. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF20 | 15 | Pompa spryskiwacza przedniej szyby. Zasila pompę spryskiwacza przedniej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF21 | 10 | System zarządzania silnikiem (EMS) / system Start-Stop (ISS). Zasila system zarządzania silnikiem obsługujący funkcję Start/Stop. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF22 | 10 | Moduł sterujący nadwoziem (BCM) – zasilanie 9. Zasila moduł BCM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF23 | 15 | Moduł sterujący nadwoziem (BCM) — zasilanie 4. Dodatkowy obwód zasilania BCM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF24 | 10 | Moduł sterujący światłami postojowymi (PLGM / GLP). Zasila moduł sterujący oświetleniem postojowym. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF25 | 15 | Moduł sterujący nadwoziem (BCM) — zasilanie 1. Główny obwód zasilania BCM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF26 | 25 | Moduł sterujący nadwoziem (BCM) – zasilanie 2. Zasilanie wysokoprądowe modułu BCM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF27 | 10 | ECU / DCT / konsola centralna / wyłącznik pedału hamulca / PEPS. Zasila sterownik silnika, sterownik skrzyni biegów z podwójnym sprzęgłem, konsolę centralną, wyłącznik pedału hamulca oraz system Passive Entry Passive Start. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF28 | 15 | Moduł sterujący nadwoziem (BCM) – zasilanie 5. Dodatkowy obwód zasilania BCM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF29 | 20 | Pompa paliwa. Zasila elektryczną pompę paliwa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF30 | 10 | Sterownik silnika (ECU). Zasila moduł sterujący silnikiem. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF31 | 20 | Moduł sterujący światłami postojowymi (PLGM). Zasila moduł sterujący oświetleniem postojowym. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF32 | 20 | CVT18 / CVT25. Zasila układ sterowania bezstopniową skrzynią biegów CVT. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF33 | 25 | Regulacja elektrycznego fotela prawego. Zasila silniki elektrycznej regulacji prawego przedniego fotela. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF34 | 25 | Zawór elektromagnetyczny ABS. Zasila zawory hydrauliczne układu ABS. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF35 | 25 | Elektryczny szyberdach. Zasila silnik szyberdachu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF36 | 10 | Aktywne żaluzje chłodnicy (AGS). Zasilanie układu aktywnych żaluzji chłodnicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF37 | 20 | Pompa podciśnienia. Zasila elektryczną pompę podciśnienia hamulców. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF38 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF39 | 10 | Czujnik akumulatora. Zasila inteligentny czujnik monitorowania akumulatora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF40 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF41 | 10 | Sprzęgło sprężarki A/C. Zasila sprzęgło sprężarki klimatyzacji. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF42 | 15 | Wtryskiwacze paliwa / czujniki tlenu. Zasila wtryskiwacze paliwa i czujniki tlenu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF43 | 15 | Zawór odpowietrzania kanistra EVAP. Zasila elektrozawór odpowietrzający układu odparowania paliwa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF44 | 15 | Cewka zapłonowa. Zasila cewki zapłonowe silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF45 | 30 | Układ rozruchowy. Zasila obwód rozruchu silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

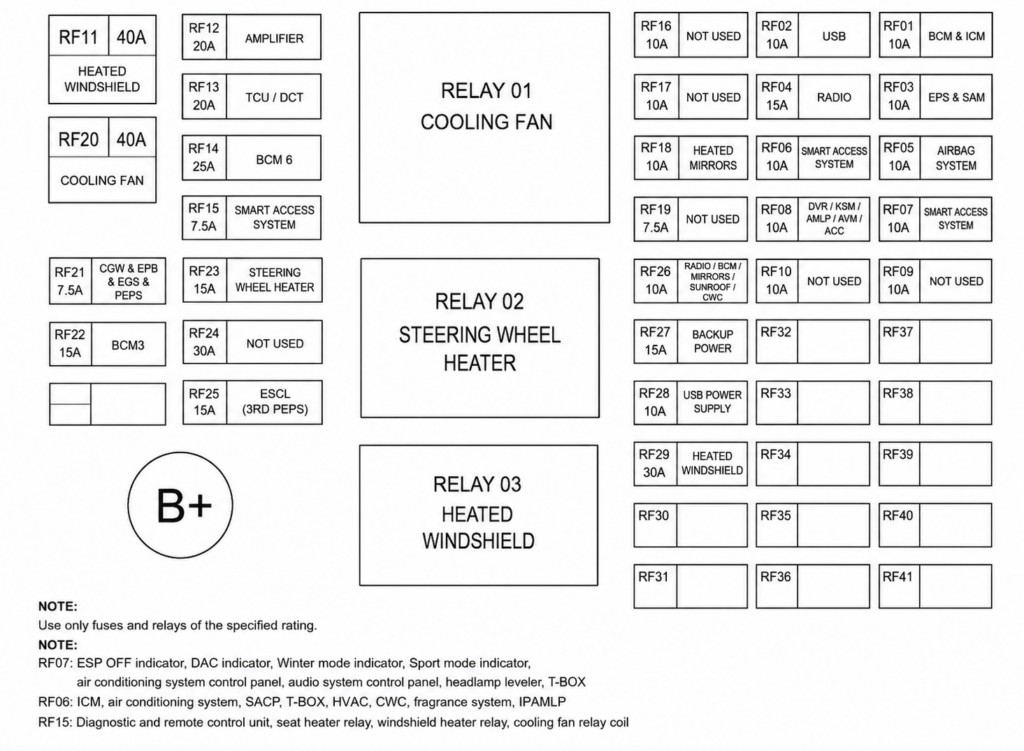

| RF01 | 10 | BCM i ICM. Zasila moduł sterujący nadwoziem (BCM) oraz zintegrowany moduł sterujący (ICM). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF02 | 10 | USB. Zasila porty USB pojazdu służące do ładowania i transmisji danych. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF03 | 10 | EPS i SAM. Zasila układ elektrycznego wspomagania kierownicy (EPS) oraz moduł akwizycji sygnałów (SAM). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF04 | 15 | Radio. Zasila system multimedialny i odbiornik radiowy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF05 | 10 | System poduszek powietrznych (SRS). Zasila układ SRS, w tym poduszki powietrzne i napinacze pasów bezpieczeństwa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF06 | 10 | System inteligentnego dostępu. Zasila inteligentny kluczyk, bierny dostęp i system uruchamiania przyciskiem. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF07 | 10 | Inteligentny system dostępu. Dodatkowy obwód zasilania systemu inteligentnego dostępu i uruchamiania silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF08 | 10 | DVR / KSM / AMLP / AVM / ACC. Zasila rejestrator wideo, moduł systemu kluczy, moduł oświetlenia nastrojowego, system kamer 360° (Around View Monitor) oraz aktywny tempomat. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF09 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF10 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF11 | 40 | Ogrzewana przednia szyba. Zasila elektryczny system ogrzewania przedniej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF12 | 20 | Wzmacniacz audio. Zasila wzmacniacz premium systemu audio. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF13 | 20 | TCU / DCT. Zasila sterownik skrzyni biegów (TCU) i system sterowania skrzynią dwusprzęgłową (DCT). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF14 | 25 | Zasilanie BCM 6. Obwód zasilania nr 6 modułu sterującego nadwoziem (BCM). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF15 | 7,5 | System inteligentnego dostępu. Zasila system inteligentnego kluczyka oraz pasywnego dostępu i uruchamiania silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF16 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF17 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF18 | 10 | Podgrzewane lusterka zewnętrzne. Zasila system podgrzewania lusterek zewnętrznych. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF19 | 7,5 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF20 | 40 | Wentylator chłodnicy. Zasila silnik wentylatora chłodnicy silnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF21 | 7,5 | CGW / EPB / EGS / PEPS. Zasila centralną bramkę komunikacyjną, elektroniczny hamulec postojowy, elektroniczny selektor biegów oraz system Passive Entry Passive Start. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF22 | 15 | Zasilanie BCM 3. Obwód zasilania nr 3 modułu sterującego nadwoziem (BCM). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF23 | 15 | Podgrzewana kierownica. Zasila element grzejny kierownicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF24 | 30 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF25 | 15 | Elektroniczna blokada kolumny kierownicy (ESCL, PEPS 3. generacji). Zasila mechanizm elektronicznej blokady kolumny kierownicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF26 | 10 | Radio / BCM / lusterka / szyberdach / CWC. Zasila radio, moduł sterujący nadwoziem, lusterka zewnętrzne, elektryczny szyberdach i system komfortu klimatyzacji. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF27 | 15 | Zasilanie awaryjne. Zarezerwowany obwód zasilania dla opcjonalnego wyposażenia elektrycznego. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF28 | 10 | Zasilanie USB. Zasila gniazda USB w pojeździe. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF29 | 30 | Podgrzewana przednia szyba. Dodatkowy obwód wysokoprądowy układu ogrzewania przedniej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF30 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF31 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF32 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF33 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF34 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF35 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF36 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF37 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF38 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF39 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF40 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RF41 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik 01 | Przekaźnik wentylatora chłodnicy. Steruje zasilaniem silnika wentylatora chłodnicy silnika. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik 02 | Przekaźnik podgrzewania kierownicy. Steruje zasilaniem systemu podgrzewania kierownicy. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik 03 | Przekaźnik ogrzewania przedniej szyby. Steruje zasilaniem układu ogrzewania przedniej szyby. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 89 pozycji. Najczęściej powtarzające się wartości to 10 A (23 poz.), 15 A (18 poz.), 20 A (11 poz.), 25 A (7 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: komora silnika oraz wnętrze pojazdu. Skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy, natomiast dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej.
W modelu Chery Arrizo 8 (2022-2026) znajdziesz go tutaj: pozycja EF29 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery Arrizo 8 (2022-2026) za ten obwód odpowiada pozycja EF18 o wartości 15 A w skrzynce: komora silnika oraz pozycja EF20 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery Arrizo 8 (2022-2026) tego obwodu pilnuje pozycja EF04 o wartości 25 A w skrzynce: komora silnika oraz pozycja EF05 o wartości 25 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery Arrizo 8 (2022-2026) znajdziesz go tutaj: pozycja RF20 o wartości 40 A w skrzynce: wnętrze pojazdu oraz pozycja Przekaźnik 01 w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery Arrizo 8 (2022-2026) za ten obwód odpowiada pozycja EF07 o wartości 7,5 A w skrzynce: komora silnika, pozycja EF41 o wartości 10 A w skrzynce: komora silnika, pozycja RF26 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery Arrizo 8 (2022-2026) tego obwodu pilnuje pozycja EF11 o wartości 15 A w skrzynce: komora silnika oraz pozycja RF03 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery Arrizo 8 (2022-2026) znajdziesz go tutaj: pozycja EF07 o wartości 7,5 A w skrzynce: komora silnika, pozycja RF04 o wartości 15 A w skrzynce: wnętrze pojazdu, pozycja RF26 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Chery Arrizo 8 (2022-2026) za ten obwód odpowiada pozycja EF35 o wartości 25 A w skrzynce: komora silnika, pozycja RF11 o wartości 40 A w skrzynce: wnętrze pojazdu, pozycja RF26 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Chery Arrizo 8 (2022-2026) tego obwodu pilnuje pozycja EF13 o wartości 20 A w skrzynce: komora silnika oraz pozycja EF17 o wartości 10 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
