Audi A8 D2 (1994-2002) – skrzynka bezpieczników

11/06/2020

Spis treści

Audi A8 D2 (1994-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A8 D2 (1994-2002) to bezpiecznik 13 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników przedziału pasażerskiego

Audi A8 – schemat bezpieczników – przedział pasażerski
Nr
Amp [A]
Opis
 SZARY
1 5 Moduł sterujący lampą,

lewe światło postojowe,

lewe przednie światło obrysowe,

procesor zespolony zestawu wskaźników

2 5 Moduł sterujący lampą;

Prawe światło postojowe;

Prawe przednie światło obrysowe;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Procesor zespołu wskaźników.

3 15 ’97 -’03:

Prawy reflektor (mijania);

Moduł sterujący lampą.

10 Prawy reflektor (światła mijania);

Moduł sterujący lampą.

4 15 ’97 -’03:

Lewy reflektor (światła mijania);

System celowania reflektorów;

Moduł sterujący lampą.

10 Lewy reflektor (światła mijania);

Układ celowania reflektorów;

Moduł sterujący lampą.

5 10 Lewy reflektor (światła drogowe);

moduł sterujący przednich/tylnych

świateł przeciwmgielnych.

6 10 Prawy reflektor (światła drogowe);

Lampka kontrolna świateł drogowych.

7 15 Wyłącznik awaryjnego światła ostrzegawczego
8 15 Klakson
9 10 00-03:

Złącze łącza danych.

5 ’98 -’99:

Złącze łącza danych;

Przekaźnik światła dźwigni selektora.

5 -’97:

Klaster instrumentów;

Przekaźnik separacji ogniw słonecznych.

10 25 Włącznik spryskiwacza wycieraczek

szyby przedniej;

Przekaźnik przerywany spryskiwacza

wycieraczek szyby przedniej.

 RÓŻOWY
11 10 Lusterka zewnętrzne
12 10 00-03:

Podgrzewana kierownica;

Moduł sterujący kierownicy.

5 Przekaźnik blokady zmiany biegów
13 5 Głowica sterująca klimatyzacji;

Zapalniczka papierosów;

Przekaźnik światła przeciwmgielnego;

Oświetlenie schowka na rękawiczki;

Zestaw wskaźników;

Procesor zespołu wskaźników;

Światła tylne;

Światło popielniczki;

Tylne światło popielniczki;

Wielofunkcyjny przełącznik zakresu

skrzyni biegów;

Oświetlenie konsoli automatycznej

skrzyni biegów;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tacy do przechowywania;

Uchwyt na kubek i uchwyt na monety;

Dioda zabezpieczająca przekaźnik

światła dźwigni selektora;

System oświetlenia wewnętrznego;

Włącznik światła.

14 5 Przekaźnik sterowania wentylatorem

Chłodziwa pierwszej prędkości;

Przekaźnik sterowania wentylatorem

Chłodziwa drugiej prędkości;

Przekaźnik sterowania wentylatorem

Chłodziwa trzeciej prędkości;

Czujnik jakości powietrza (’98 -’03).

15 15 Włącznik świateł przeciwmgielnych;

Włącznik tylnych świateł przeciwmgielnych;

Moduł sterujący światłami przeciwmgielnymi.

16 30 ’97 -’03:

Wyłącznik odmgławiacza tylnej szyby;

Odmgławiacz lusterka;

Głowica sterująca klimatyzacji (’00 -’03).

25 Przełącznik odmgławiacza tylnej szyby;

Odmgławiacz lusterka.

17 5 00-03:

Czujnik kąta skrętu

10 Zapasowe światło
18 10 Wyłącznik awaryjnego światła ostrzegawczego
19 10 Wyłącznik światła stopu;

Zawór pompy próżniowej;

Moduł sterujący skrzyni biegów.

20 5 Podgrzewacze dysz spryskiwacza
 ŻÓŁTY
21 15 Złącze łącza danych;

Zestaw wskaźników;

Moduł sterujący lampami;

Moduł sterujący na kierownicy;

Radio;

Silniki regulacji świateł przednich;

Moduł sterujący regulacją świateł przednich;

Moduł sterujący wspomaganiem parkowania;

Moduł sterujący monitorowania

ciśnienia w oponach;

Lampka kontrolna usterki

poduszki powietrznej;

Lampka kontrolna awarii ABS;

Lampka kontrolna kontroli trakcji.

22 5 00-01:

Nadajnik-odbiornik telefoniczny;

Radio.

10 -’98:

Nadajnik-odbiornik telefonu.

23 15 -’01:

Zapalniczka do papierosów.

24 10 00-03:

Głowica sterująca klimatyzacji;

Procesor zespołu wskaźników;

Moduł sterujący wspomaganiem parkowania;

Przekaźnik separacji ogniw słonecznych,;

Moduł sterujący na kierownicy;

Moduł sterujący monitorowania

ciśnienia w oponach.

5 ’97 -’99:

Procesor kombinacji zestawu wskaźników.

5 Kontrola A/C (klimatyzacja)
25 10 00-03:

Głowica sterująca klimatyzacją.

15 -’99:

Głowica sterująca klimatyzacji;

Czujnik temperatury wewnętrznej;

Zestaw wskaźników;

Przekaźnik separacji ogniw słonecznych;

Moduł sterujący na kierownicy.

26 10 ’97 -’03:

Wielofunkcyjny przełącznik

zakresu skrzyni biegów;

Elektromagnes blokady zmiany biegów.

5 Wielofunkcyjny przełącznik

zakresu skrzyni biegów;

Elektromagnes blokady zmiany biegów;

System tempomatu.

27 15 Pompa chłodziwa;

Zawory regulacji ciepła.

28 10 00-03:

przekaźnik sprzęgła klimatyzacji.

15 -’97:

Pompa chłodziwa, podgrzewacz pomocniczy.

29 5 00-03:

Moduł sterujący na kierownicy.

10 -’99:

Moduł sterujący na kierownicy.

30  –
 NIEBIESKI
31 20 00-03:

Pompa paliwa.

15 -’99:

Pompa paliwa.

32 30 00-03:

Wtryskiwacze paliwa;

Cewki zapłonowe;

Zawory nr 1 i 2 do regulacji

wałka rozrządu (’01 -’03).

20 Podgrzewane czujniki tlenu przed TWC;

Pompa do wykrywania nieszczelności

układu EVAP.

33 20 Podgrzewane czujniki tlenu przed TWC;

Pompa do wykrywania nieszczelności

układu EVAP;

Czujnik masowego przepływu powietrza.

34 15 -’99:

Podgrzewane czujniki tlenu po TWC.

35 5 00-03:

Jednostka sterująca nawigacją.

5 Dodatkowa nagrzewnica
36 10 00-03:

Jednostka sterująca nawigacją.

15 Dodatkowa nagrzewnica
37  –
38 5 00-03:

Czujnik temperatury poziomu oleju.

39 25 00-03:

Moduł sterujący ABS.

5 -’99:

Moduł sterujący ABS.

40 10 Moduł sterujący ABS;

Wyłącznik antypoślizgowy (z FWD);

Zawór odpowietrzający hamulca;

Przełącznik ARS / ESP;

Wyłącznik światła stopu (Quattro).

 BRĄZOWY
41 10 Przednie światło wewnętrzne;

Tylne światła do czytania;

Centralny zamek;

System alarmowy;

Moduł sterowania opóźnieniem o

świetlenia wewnętrznego;

Centralny zamek SAFE;

Lampka ostrzegawcza;

Lewe przednie światło do czytania;

Wnętrze i przekaźnik lampek wewnętrznych;

Przełącznik monitorowania

przedziału pasażerskiego;

Oświetlenie lusterka uzupełniającego;

Zwalnianie bagażnika elektrycznego;

Elektryczna osłona przeciwsłoneczna z tyłu.

42 10 Moduł sterujący prawej i lewej szyby;

Przełącznik regulacji lusterek;

Moduł sterowania funkcją składania lusterek;

Przełącznik programu pamięci;

Przełącznik regulacji tylnego zagłówka;

Przełączniki podgrzewanych przednich siedzeń;

Przełącznik podgrzewanego tylnego siedzenia;

Przełącznik pamięci przedniego siedzenia.

43 15 ’00 -’03:

Przełącznik zwalniania przedziału bagażowego;

Światła lusterka do makijażu prawego i lewego;

Przełącznik świateł lusterka do

makijażu prawego i lewego;

Przekaźnik światła wejściowego/podłogowego;

Moduł sterujący czujników

monitorowania wnętrza;

Przełącznik blokady wnętrza

po stronie kierowcy;

Moduł sterowania pamięcią lusterka;

Przełącznik programu pamięci;

Przełącznik programu pamięci

fotela pasażera;

Moduł sterowania czujnikami Ultra Sound;

Prawe światło do czytania;

Oświetlenie mapy;

Lewe światło do czytania;

Oświetlenie wewnętrzne.

10 ’99:

Przełącznik zwalniania przedziału

bagażowego;

Prawe i lewe światła lusterka do makijażu;

Przekaźnik światła wejściowego/podłogowego;

Moduł sterujący czujników

monitorowania wnętrza;

Przełącznik blokady wnętrza

po stronie kierowcy;

Moduł sterowania pamięcią lusterek;

Przełącznik programu pamięci;

Przełącznik tylnych świateł przeciwmgielnych.

44 10 Centralny zamek;

System alarmowy;

Moduł sterowania opóźnieniem

świateł wewnętrznych;

Przełącznik rolet tylnej szyby;

Automatyczny ściemniacz

lusterka wewnętrznego;

Moduł sterowania drzwiami garażowymi;

Przekaźnik światła wewnętrznego.

45 15 Centralny zamek;

System alarmowy;

Moduł sterujący opóźnieniem

świateł wewnętrznych;

Moduł sterujący czujników

monitorowania wnętrza;

Przełącznik zamka wewnętrznego

po stronie kierowcy.

46 20 Moduł sterowania zasilaniem szyberdachu
47 15 Przełącznik blokady okna;

Prawy i lewy podgrzewany

moduł sterujący zamkiem drzwi;

Zapalniczka.

48 10 -’97:

Przełącznik programu pamięci;

Moduł sterowania pamięcią lustrzaną.

49 20 Moduł sterujący wysokością kolumny

kierownicy/pasa;

Przełącznik regulacji kolumny kierownicy.

50 20 Przełącznik podgrzewanego

siedzenia przedniego;

Moduł sterowania roletą tylnej szyby.

51 60 -’00:

Wentylator chłodzący.

50 ???
52 60 01-03:

Wentylator chłodzący.

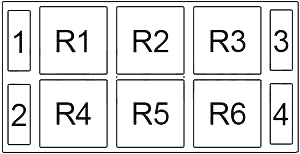

Pole przekaźnika przedziału pasażerskiego nr 1

Audi A8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 1
Nr
Przekaźnik
R1

00-03:

Klakson (J4)

-’99:

Redukcja obciążenia (J59)

R2

00-03:

Redukcja obciążenia (J59)

-’99:

Klakson (J4)

R3

-’99:

System spryskiwaczy

reflektorów (J39)

R4

00-03:

Pompa paliwa (J17)

-’99:

Blokada (J207)

-’99:

Inhibitor rozrusznika i

światło cofania (J226)

R5

-’99:

Automatyczna przerywana

wycieraczka/spryskiwacz (J31)

R6

-’99:

Pompa paliwa (J17)

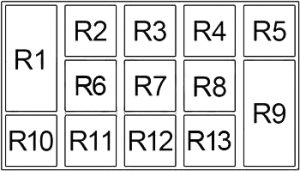

Pole przekaźnika przedziału pasażerskiego nr 2

Audi A8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 2
Nr
Przekaźnik
R1 Składanie lusterek (J351)
R2 Sprzęgło klimatyzacji (J44)
R3 Separacja ogniw słonecznych (J309)
Światło dźwigni selektora (J307)

Dioda podświetlenia

dźwigni selektora (J443)

R4 Moduł sterujący Servotronic (J236)
R5 Wnętrze i mapa/lampka do czytania (J91)
Jednostka sterująca blokady

dźwigni selektora (J221)

R6

Wycieraczka/Spryskiwacz

Przerywany (J31)

Światło przeciwmgielne (J5)
R7 (R7 + R12):

Moduł sterowania przednimi/tylnymi

światłami przeciwmgielnymi (J512)

Przełączanie świateł do jazdy dziennej (J89)
Blokada wpatrywania (J89)
R8 Dodatkowa nagrzewnica (J8)
R9 Urządzenie monitorujące żarówki (J123)
R10 Oświetlenie wejściowe i podłogowe (J348)
R11

Wycieraczka/Spryskiwacz

Przerywany (J31)

Izolacja ogniw słonecznych (J309)
R12

(R7 + R12):

Moduł sterowania przednimi/tylnymi

światłami przeciwmgielnymi (J512)

Dmuchawa świeżego powietrza (J13)
R13

Automatyczne zamykanie

szyberdachu przesuwnego (J356)

Pole przekaźnika przedziału pasażerskiego nr 3

Audi A8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 3
Nr
Amp [A]
Opis
3 40 Dmuchawy wentylatora
4  –
5  –
6  –
7  –
Wyłącznik obwodu
1 30 Fotel elektryczny

(nr 2)

2 30 Fotel elektryczny

(pamięć) (nr 1)

Przekaźnik
R1 Blokada rozruchu (J207)
Oświetlenie wejścia i

na nogi (J348)

R2  –
R3 Światła do jazdy dziennej (J90)
R4 Światła drogowe (Litronic) (J336)

Pole przekaźnika przedziału pasażerskiego nr 4

Audi A8 – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego nr. 4
Nr
Amp [A]
Opis
3  –
4  –
Wyłącznik obwodu
1 30 Podnoszenie okien (tył)
2 30 Podnoszenie okien (przód)
Przekaźnik
R1 Światło ostrzegawcze (J2)
Kierunkowskaz (J1)
R2 (R2 + R5)

Kierownica wielofunkcyjna (J453)

Sterowanie wentylatorem chłodziwa

drugiej prędkości (J101)

(R2 + R5) Elektryczne szyby i

przesuwany dach (J139)

R3 Pompa powrotna ABS (J105)
Klakson (J4)
Sterowanie wentylatorem chłodziwa

drugiej prędkości (J101)

R4 Automatyczne zamykanie okna (J261)
R5 (R2 + R5)

Kierownica wielofunkcyjna (J453)

Przekaźnik sterujący

wentylatora chłodzącego

(pierwsza prędkość) (J26)

(R2 + R5) Elektryczne szyby i

przesuwany dach (J139)

R6 Zawór elektromagnetyczny ABS (J106)
Redukcja obciążenia (J59)
Przekaźnik sterujący

wentylatora chłodzącego

(pierwsza prędkość) (J26)

Skrzynka bezpieczników przedziału bagażowego

Audi A8 – schemat bezpieczników – bagażnik
Nr
Amp [A]
Opis
1 20 Podgrzewane siedzenia;

Przełącznik regulacji prawego i

lewego tylnego siedzenia.

2 25 Zawory ABS
20 Radio;

Wzmacniacz;

Prawy i lewy tylny głośnik niskotonowy;

Antena zasilająca.

3 5/15 Telefon
4  –
5 20 Fotel elektryczny
6 20 Trailer Tow
7 25 Zawór ABS
20 Radio
15 Radio
8  –
9  –
10 20 Fotel elektryczny
11 50 Moduł sterujący ABS
60 Moduł sterujący ABS
12  –
13 60 Dodatkowy podgrzewacz
60 Druga bateria
14  –
15  –
16  –
Przekaźnik
R1 (4 + 9) Izolacja akumulatora (J7)

Skrzynka bezpiecznikowa komory silnika

Audi A8 – schemat skrzynki bezpieczników – komora silnika
Nr
Amp [A]
Opis
1 15 Moduł sterujący przekładnią
2 15 Zawór regulatora opróżniania

pochłaniacza EVAP;

Zawór zmiany dolotu;

Zawór sterujący wtryskiem paliwa i

pompa do wykrywania nieszczelności

układu EVAP.

15 ECM i wtryskiwacze paliwa
3 15 ECM i wtryskiwacze paliwa
20 Zawór regulatora oczyszczania

pochłaniacza układu EVAP;

Zawór regulacyjny kolektora dolotowego nr 1;

Zawór regulacyjny kolektora dolotowego nr 2;

Zawór sterujący powietrzem wtryskiwacza paliwa

Pompa do wykrywania wycieków układu EVAP;

Wtrysk powietrza wtórnego;

Elektrohydrauliczne mocowania silnika;

Czujnik MAF;

Zawory regulacji wałka rozrządu;

(sterowanie Elementy).

4 20 Zacisk ECM i cewki zapłonowej nr 15
5 ECM
5 15 Moduł sterujący przekładnią
Przekaźnik
R1 Immobilizer (J341)
R2 Moduł sterujący silnika (J271)
Wtórna pompa wtryskowa powietrza (J299)
Zobacz również:  Audi A3 i S3 8Y (2022) – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.
Komentarze
    Dodaj komentarz

    Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
