Audi A5 (8T, 8F) (2007-2016) – skrzynka bezpieczników

Audi A5 (8T, 8F) (2007-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi A5 (8T, 8F) (2007-2016) to bezpiecznik 4 w skrzynce bezpiecznikowej na panelu D.

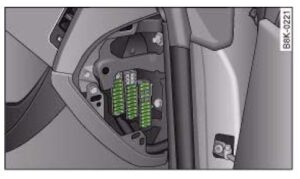

Skrzynka bezpieczników po stronie kierowcy tablicy rozdzielczej

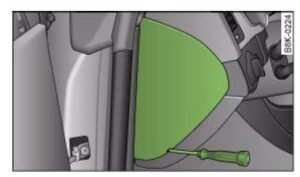

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie kierowcy na desce rozdzielczej, musisz otworzyć drzwi kierowcy i zdjąć boczną pokrywę deski rozdzielczej, popychając ją:

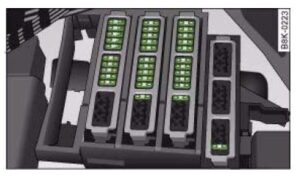

Czarna lista bezpieczników i natężenie prądu (po stronie kierowcy)

Nr Opis Amp [A]
1 Dynamiczne sterowanie 5
2 Nieużywany
3 HomeLink 5
4
5 Kontrola klimatu 5
6 Regulacja zasięgu prawego reflektora 5
7 Regulacja zasięgu lewego reflektora 5
8 Moduł sterujący układu elektrycznego pojazdu 1 5
9 Adaptacyjny tempomat 5
10 Przesunięcie bramy 5
11 Dysze płynu do spryskiwaczy 5
12 Kontrola klimatu 5
13 Przygotuj telefon komórkowy 5
14 Poduszka powietrzna 5
15 Terminal 15 25
16 Silnik 15 zacisku 40

Lista bezpieczników brązowego przewoźnika i natężenie prądu (po stronie kierowcy)

Nr Opis Amp [A]
1 Automatyczne ściemnianie lusterka wewnętrznego 5
2 Czujnik sprzęgła 5
3 Pompa paliwa (diesel / benzyna) 20/25
4 Pomocnicza pompa wodna (3.2 FSI) 5
5 Ogrzewanie siedzenia (po lewej stronie) z / bez wentylacji fotela 15/30
6 Elektroniczny program stabilizacji 10
7 Klakson 25
8 Elektryczny silnik szyby (lewe drzwi) 30
9 Silnik wycieraczek 30
10 Elektroniczny program stabilizacji 25
11 Jednostka sterująca drzwiami (po stronie kierowcy) 15
12 Czujnik deszczu i światła 5
Zobacz również:  Audi S4 (2008) – skrzynka bezpieczników

Lista bezpieczników czerwonego przewoźnika i natężenie prądu (po stronie kierowcy)

Nr Opis Amp [A]
1 Pusty
2 Pusty
3 Podparcie lędźwi 10
4 Dynamiczne sterowanie 35
5 Klimatyzowany uchwyt na kubek 10
6 Jednostka sterująca 1 dla układu elektrycznego pojazdu 35
7 Jednostka sterująca 1 dla układu elektrycznego pojazdu 20
8 Jednostka sterująca 1 dla układu elektrycznego pojazdu 30
9 Pochylany dach panoramiczny / dach słoneczny 20
10 Jednostka sterująca 1 dla układu elektrycznego pojazdu 30
11 Klosz dachowy panoramiczny 20
12 Wygodna elektronika 5

2- Skrzynka bezpieczników po stronie pasażera na desce rozdzielczej

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie pasażera na desce rozdzielczej, musisz otworzyć drzwi pasażera i zdjąć pokrywę bocznej deski rozdzielczej, popychając ją:

Czarna lista bezpieczników i natężenie prądu (strona pasażera)

Nr Opis Amp [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Moduł przełącznika kolumny kierownicy 5
6 Elektroniczny program stabilizacji 5
7 Złącze diagnostyczne 5
8 Gateway (interfejs diagnostyczny dla magistrali danych) 5
9 Pusty
10 Pusty
11 Pusty
12 Pusty

Lista bezpieczników brązowego przewoźnika i natężenie prądu (po stronie pasażera)

Nr Opis Amp [A]
1 napęd CD 5
2 Moduł przełącznika dla Audi drive select 5
3 MMI / Radio 5/20
4 Zestaw wskaźników 5
5 Przejście 5
6 Blokada zapłonu 5
7 Obrotowy włącznik światła 5
8 Dmuchawa klimatyzatora 40
9 Blokada kolumny kierownicy 5
10 Klimatyzator 10
11 Złącze diagnostyczne 10
12 Moduł przełącznika kolumny kierownicy 5
Zobacz również:  Audi A4 i S4 (B5) (1994-2001) - skrzynka bezpieczników

3- Skrzynka bezpieczników w bagażniku / bagażniku

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się w bagażniku, należy zdjąć osłonę bagażnika po prawej stronie i otworzyć pokrywę bezpiecznika:

Panel A: lista bezpieczników czarnego nośnika i natężenie prądu (bagażnik)

Nr Opis Amp [A]
1 Pusty
2 Ogrzewanie tylnej szyby (kabriolet)
3 Power top latch (Cabriolet)
4 Hydraulika siłowa (kabriolet)

Panel B: lista bezpieczników czarnego nośnika i natężenie prądu (bagażnik)

Nr Opis Amp [A]
1 Moduł sterowania pokrywą bagażnika (Avant) 30
2 Jednostka sterująca przyczepy 15
3 Jednostka sterująca przyczepy 20
4 Jednostka sterująca przyczepy 20
5 Elektroniczny hamulec postojowy 5
6 Elektroniczna kontrola zawieszenia 15
7 Elektromechaniczny hamulec postojowy 30
8 Jednostka sterująca 2 dla układu elektrycznego pojazdu 30
9 Sport Quattro 35
10 Jednostka sterująca 2 dla układu elektrycznego pojazdu 30
11 Jednostka sterująca 2 dla układu elektrycznego pojazdu 20
12 Terminal 30 5

Panel C: lista bezpieczników brązowego przewoźnika i natężenie prądu (bagażnik)

Nr Opis Amp [A]
1 Moduł sterowania pokrywą bagażnika 30
2 Ogrzewanie prawego przedniego siedzenia 15
3 Ścieżka konwertera DCDC 1 40
4 Ścieżka konwertera DCDC 2 40
5 Gniazdo elektryczne 30
6 Pusty
7 Elektromechaniczny hamulec postojowy 30
8 Ogrzewanie siedzenia, tył 30
9 Jednostka sterująca drzwiami (po stronie pasażera) 30
10 Pusty
11 Jednostka sterująca drzwiami (po stronie pasażera) 15
12 Pusty
Zobacz również:  Audi A1 8X (2010-2018) – skrzynka bezpieczników

Panel D: lista bezpieczników czerwonego przewoźnika i natężenie (Trunk)

Nr Opis Amp [A]
1 Gniazdo, konsola środkowa, tył 15
2 Gniazdo, konsola środkowa, przód 15
3 Gniazdo, bagażnik 15
4 Zapalniczka 15
5 V6 FSI 5
6 Rozrywka z tyłu 5
7 System parkowania 7.5
8 Wycieraczka tylna (Avant) 15
9 Przełącznik EPB (elektromechaniczny hamulec postojowy) 5
10 Funkcja wspomagania zmiany pasa ruchu 5
11 Ogrzewanie siedzenia, tył 5
12 Moduły sterujące terminalu 15 5

Panel E: lista bezpieczników czarnego przewoźnika i natężenie prądu (bagażnik)

Nr Opis Amp [A]
1 Nieużywany
2 Nieużywany
3 Wzmacniacz DSP, radio 30/20
4 MMI 7.5
5 Przygotowanie radia / nawigacji / telefonu komórkowego 7.5
6 Tylna kamera 5
7 Nieużywany
8 Nieużywany
9 Nieużywany
10 Nieużywany
11 Nieużywany
12 Nieużywany
