Audi S4 (2011-2012) – schemat bezpieczników
Rok produkcji: 2011, 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo 850 (1996-1997) to bezpiecznik 4 w skrzynce bezpiecznikowej – panel bezpieczników D (czerwony).
Tablica przyrządów (po stronie kierowcy)
Audi S4 – schemat bezpieczników – lewa kokpit
Panel bezpieczników A (czarny)
Numer |
Opis |
Ampery [A] |
1 |
Dynamiczne sterowanie |
5 |
2 |
– |
– |
3 |
Homelink |
5 |
4 |
– |
– |
5 |
Kontrola klimatu |
5 |
6 |
Regulacja zasięgu prawego reflektora |
5 |
7 |
Regulacja zasięgu lewego reflektora |
5 |
8 |
Moduł sterujący układem elektrycznym pojazdu 1 |
5 |
9 |
Tempomat adaptacyjny |
5 |
10 |
Przesunięcie bramy |
5 |
11 |
Dysze płynu do spryskiwaczy nagrzewnicy |
5 |
12 |
Kontrola klimatu |
5 |
13 |
Przygotowanie telefonu komórkowego |
5 |
14 |
Poduszka powietrzna |
5 |
15 |
Terminal 15 |
25 |
16 |
Silnik terminala 15 |
40 |
Panel bezpieczników B (brązowy)
Numer |
Opis |
Ampery [A] |
1 |
Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania |
5 |
2 |
Czujnik sprzęgła |
5 |
3 |
Pompa paliwa benzynowego |
25 |
4 |
– |
– |
5 |
Ogrzewanie lewego siedzenia z / bez ogrzewania siedzenia |
15 |
30 |
6 |
Elektroniczny program stabilizacji |
10 |
7 |
Klakson |
25 |
8 |
Silnik regulatora szyby lewych drzwi |
30 |
9 |
Silnik wycieraczek |
30 |
10 |
Elektroniczny program stabilizacji |
25 |
11 |
Lewe drzwi |
15 |
12 |
Czujnik deszczu i światła |
5 |
Panel bezpieczników C (czerwony)
Numer |
Opis |
Ampery [A] |
1 |
– |
– |
2 |
– |
– |
3 |
Podparcie lędźwi |
10 |
4 |
Dynamiczne sterowanie |
35 |
5 |
Antena (Avant) |
5 |
6 |
Moduł sterujący układem elektrycznym pojazdu 1 |
35 |
7 |
Moduł sterujący układem elektrycznym pojazdu 1 |
20 |
8 |
Moduł sterujący układem elektrycznym pojazdu 1 |
30 |
9 |
Szyberdach |
20 |
10 |
Moduł sterujący układem elektrycznym pojazdu 1 |
30 |
11 |
Osłona szyberdachu (Avant) |
20 |
12 |
Wygodna elektronika |
5 |
Tablica przyrządów (po prawej)
Audi S4 – schemat bezpieczników – prawy kokpit
Nośnik bezpieczników A (czarny)
Numer |
Opis |
Ampery [A] |
1 |
– |
– |
2 |
– |
– |
3 |
– |
– |
4 |
– |
– |
5 |
Moduł przełącznika kolumny kierownicy |
5 |
6 |
Elektroniczny program stabilizacji |
5 |
7 |
Złącze diagnostyczne zacisku 15 |
5 |
8 |
Brama (interfejs diagnostyczny Databus) |
5 |
9 |
– |
– |
10 |
– |
– |
11 |
– |
– |
12 |
– |
– |
Panel bezpieczników B (brązowy)
Numer |
Opis |
Ampery [A] |
1 |
Odtwarzacz CD / DVD |
5 |
2 |
Moduł przełącznika wyboru napędu Audi |
5 |
3 |
MMI / Radio |
5 |
20 |
4 |
Zestaw wskaźników |
5 |
5 |
Gateway (moduł sterujący zestawu wskaźników) |
5 |
6 |
Blokada zapłonu |
5 |
7 |
Obrotowy włącznik światła |
5 |
8 |
Dmuchawa układu klimatyzacji |
40 |
9 |
Blokada kolumny kierownicy |
5 |
10 |
Kontrola klimatu |
10 |
11 |
Złącze diagnostyczne zacisku 30 |
10 |
12 |
Moduł przełącznika kolumny kierownicy |
5 |
Bagażnik

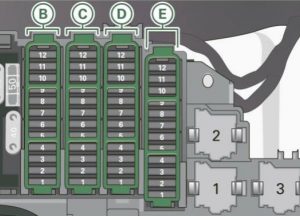

Audi S4 – schemat bezpieczników – bagażnik
Panel bezpieczników B (czarny)
Numer |
Opis |
Ampery [A] |
1 |
Moduł sterujący pokrywą bagażnika (Avant) |
30 |
2 |
Moduł sterujący przyczepy |
15 |
3 |
Moduł sterujący przyczepy |
20 |
4 |
Moduł sterujący przyczepy |
20 |
5 |
Elektromechaniczny hamulec postojowy |
5 |
6 |
Elektroniczna kontrola tłumienia |
15 |
7 |
Elektromechaniczny hamulec postojowy |
30 |
8 |
Moduł sterujący układem elektrycznym pojazdu 2 |
30 |
9 |
Quattro Sport |
35 |
10 |
Moduł sterujący układem elektrycznym pojazdu 2 |
30 |
11 |
Moduł sterujący układu elektrycznego pojazdu |
20 |
12 |
Terminal 30 |
5 |
Panel bezpieczników C (brązowy)
Numer |
Opis |
Ampery [A] |
1 |
Moduł sterujący pokrywą bagażnika |
30 |
2 |
Ogrzewanie prawego przedniego siedzenia |
15 |
3 |
Ścieżka konwertera DCDC 1 |
40 |
4 |
Ścieżka konwertera DCDC 2 |
40 |
5 |
Gniazdo elektryczne |
30 |
6 |
– |
– |
7 |
Elektromechaniczny hamulec postojowy |
30 |
8 |
Ogrzewanie tylnych siedzeń |
30 |
9 |
Moduł konfiguracji drzwi bocznych pasażera |
30 |
10 |
– |
– |
11 |
Moduł sterujący drzwiami bocznymi pasażera |
15 |
12 |
– |
– |
Panel bezpieczników D (czerwony)
Numer |
Opis |
Ampery [A] |
1 |
Wylot tylnej konsoli środkowej |
15 |
2 |
Wylot z przedniej konsoli środkowej |
15 |
3 |
Wylot bagażnika |
15 |
4 |
Zapalniczka |
15 |
5 |
V6 FSI |
5 |
6 |
Zasilanie dla tylnych siedzeń |
5 |
7 |
System parkowania |
7,5 |
8 |
Wycieraczka tylna (Avant) |
15 |
9 |
Przełącznik elektromechanicznego hamulca postojowego |
5 |
10 |
Asystent boczny Audi |
5 |
11 |
Ogrzewanie tylnych siedzeń |
5 |
12 |
Zacisk 15 modułów sterujących |
5 |
Panel bezpieczników E (czarny)
Numer |
Opis |
Ampery [A] |
1 |
– |
– |
2 |
– |
– |
3 |
Wzmacniacz DSP, radio |
30 |
20 |
4 |
MMI |
7,5 |
5 |
Przygotowanie radia / nawigacji / telefonu komórkowego |
7,5 |
6 |
– |
– |
7 |
Przygotowanie telefonu komórkowego |
5 |
8 |
– |
– |
9 |
– |
– |
10 |
– |
– |
11 |
– |
– |
12 |
– |
– |
