Audi S4 (2014-2016) – schemat bezpiecznikówRok produkcji: 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S4 (2014-2016) to bezpiecznik 2 w skrzynce bezpiecznikowej – panel bezpieczników C (brązowy).
Tablica przyrządów (po stronie kierowcy)
Audi S4 – schemat bezpieczników – lewa kokpit
Panel bezpieczników A (czarny)
Numer
Opis
Ampery [A]
1
Dynamiczne sterowanie
5
2
Elektroniczna kontrola stabilizacji (moduł)
5
3
Czujnik ciśnienia układu klimatyzacji, elektromechaniczny hamulec postojowy, Homelink, automatyczne ściemnianie lusterka wstecznego, czujnik jakości powietrza / powietrza zewnętrznego, elektroniczna kontrola stabilizacji (przycisk)
5
4
–
–
5
Aktywator dźwiękowy
5
6
Regulacja zasięgu świateł / światła główne (doświetlanie zakrętów)
5 / 7,5
7
Reflektor (doświetlanie zakrętów)
7,5
8
Moduły sterujące (elektromechaniczny hamulec postojowy, amortyzator, quattro sport), przetwornik DCDC
5
9
Adaptacyjny tempomat
5
10
Czujnik zmiany biegów / sprzęgła
5
11
Asystent boczny
5
12
Regulacja zasięgu świateł, system parkowania
5
13
Poduszka powietrzna
5
14
Wycieraczka tylna (allroad )
15
15
Bezpiecznik pomocniczy (tablica przyrządów)
10
16
Pomocniczy zacisk bezpiecznikowy 15 (obszar silnika)
40
Panel bezpieczników B (brązowy)
Numer
Opis
Ampery [A]
1
–
–
2
Czujnik światła hamowania
5
3
Pompa paliwowa
25
4
Czujnik sprzęgła
5
5
Ogrzewanie lewego siedzenia z / bez wentylacji siedzenia
15/30
6
Elektroniczna kontrola stabilizacji (elektryczna)
5
7
Klakson
15
8
Drzwi przednie lewe (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie)
30
9
Silnik wycieraczek szyby przedniej
30
10
Elektroniczna kontrola stabilizacji (zawory)
25
11
Modele dwudrzwiowe: regulator szyby tylnej lewej, Modele czterodrzwiowe: drzwi lewe tylne (regulator szyby, centralny zamek, przełącznik, oświetlenie)
30
12
Czujnik deszczu i światła
5
Panel bezpieczników C (czerwony)
Numer
Opis
Ampery [A]
1
–
–
2
–
–
3
Podparcie lędźwi
10
4
Dynamiczne sterowanie
35
5
Oświetlenie wewnętrzne (kabriolet)
5
6
Spryskiwacze przedniej szyby, spryskiwacze reflektorów
35
7
Moduł sterujący układem elektrycznym pojazdu 1
20
8
Moduł sterujący układem elektrycznym pojazdu 1
30
9
Silnik regulatora lewej tylnej szyby (kabriolet) / szyberdach
7,5 / 20
10
Moduł sterujący układem elektrycznym pojazdu 1
30
11
Regulator prawej szyby tylnej (kabriolet) / silnik osłony przeciwsłonecznej
7,5 / 20
12
System ostrzegania przed kradzieżą
5
Tablica przyrządów (po prawej)
Audi S4 – schemat bezpieczników – prawy kokpit
Nośnik bezpieczników A (czarny)
Numer
Opis
Ampery [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Moduł przełącznika kolumny kierownicy
5
6
–
–
7
Złącze diagnostyczne zacisku 15
5
8
Brama (interfejs diagnostyczny Databus)
5
9
Dodatkowa grzałka
5
10
–
–
11
–
–
12
–
–
Panel bezpieczników B (brązowy)
Numer
Opis
Ampery [A]
1
Odtwarzacz CD / DVD
5
2
Wi-Fi
5
3
MMI / Radio
5/20
4
Zestaw wskaźników
5
5
Gateway (moduł sterujący zestawu wskaźników)
5
6
Blokada zapłonu
5
7
Przełącznik światła
5
8
Dmuchawa układu klimatyzacji
40
9
Blokada kolumny kierownicy
5
10
System kontroli klimatu
10
11
Złącze diagnostyczne zacisku 30
10
12
Moduł przełącznika kolumny kierownicy
5

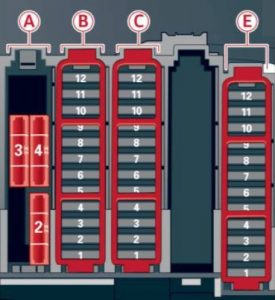

Bagażnik
Audi S4 – schemat bezpieczników – bagażnik Panel bezpieczników A (czarny)
Numer
Opis
Ampery [A]
1
–
30
2
Ogrzewanie tylnej szyby (kabriolet)
30
3
Górny zatrzask zasilania (Cabriolet)
30
4
Hydraulika hydrauliczna Power Top (Cabriolet)
50
Panel bezpieczników B (czarny)
Numer
Opis
Ampery [A]
1
Moduł sterujący pokrywy bagażnika (wszystkie drogi) / Moduł sterujący górnego zasilania (kabriolet)
30/10
2
Chowany tylny spojler (RS 5 Coupe)
10
3
–
–
4
–
–
5
Elektromechaniczny hamulec postojowy
5
6
Elektroniczna kontrola tłumienia
15
7
Elektromechaniczny hamulec postojowy
30
8
Tylne oświetlenie zewnętrzne
30
9
Quattro Sport
35
10
Tylne oświetlenie zewnętrzne
30
11
Centralny zamek
20
12
Terminal 30
5
Panel bezpieczników C (brązowy)
Numer
Opis
Ampery [A]
1
Moduł sterujący pokrywą bagażnika (allroad)
30
2
Gniazdo 12 V, zapalniczka
20
3
Ścieżka konwertera DCDC 1
40
4
Ścieżka przetwornika DCDC 2, wzmacniacz DSP, radio
40
5
Ogrzewanie prawej górnej kabiny (Cabriolet)
30
6
–
–
7
Elektromechaniczny hamulec postojowy
30
8
–
–
9
Drzwi prawe przednie (podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie)
30
10
Ogrzewanie lewej górnej kabiny (kabriolet)
30
11
Modele dwudrzwiowe: regulator szyby tylnej prawej, Modele czterodrzwiowe: drzwi tylne prawe (regulator szyby, centralny zamek, wyłącznik, oświetlenie)
30
12
Przygotowanie telefonu komórkowego
5
Panel bezpieczników E (czarny)
Numer
Opis
Ampery [A]
1
Ogrzewanie prawego przedniego siedzenia
15
2
–
–
3
–
–
4
MMI
7,5
5
Radio
5
6
Tylna kamera
5
7
Ogrzewanie tylnej szyby (allroad)
30
8
Rozrywka na tylnych siedzeniach
5
9
–
–
10
–
–
11
–
–
12
–
–
