Audi S1 ​​(2010-2018) – skrzynka bezpieczników

Audi S1 ​​(2010-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.


Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S1 ​​(2010-2018) to bezpiecznik 30 w skrzynce bezpiecznikowej C -SC-.

Lokalizacja

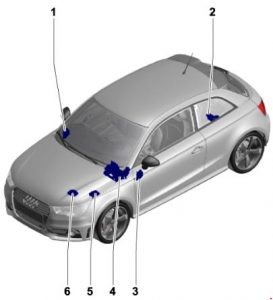

Audi S1 ​​- schemat skrzynki bezpieczników – lokalizacja
  1. Uchwyt bezpiecznika D -SD-
  2. Uchwyt bezpiecznika A -SA-
  3. Uchwyt bezpiecznika C -SC-
  4. Uchwyt przekaźnika / bezpiecznika F -SF-
  5. Uchwyt bezpiecznika B -SB-, Uchwyt bezpiecznika H -SH-
  6. Uchwyt bezpiecznika B -SB-

Uchwyt bezpiecznika A -SA-

Na biegunie dodatnim akumulatora (tylko modele z akumulatorem w bagażniku).

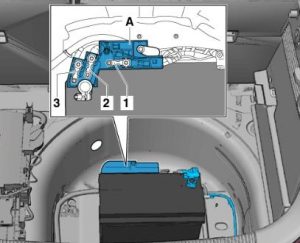

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpieczników A-SA-
Nr Amp [A] Opis
1 Pusty
2 110 Zasilanie na pokładzie;


Zasilanie podzespołów silnika.

3 Pusty

Uchwyt bezpiecznika B -SB-

Dla modeli z akumulatorem w komorze silnika

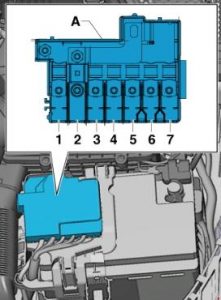

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpieczników B-SB-

Dla modeli z akumulatorem w bagażniku

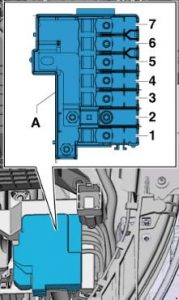

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpieczników B-SB-
Nr Amp [A] Opis
1 175 Alternator -C-
2 40 Przekaźnik o niskiej mocy cieplnej -J359-;

Element grzejny pomocniczej nagrzewnicy powietrza -Z35-.

3 110  1) Zasilanie na pokładzie 1)

Zasilanie podzespołów silnika 1)

4 80 Sterownik wspomagania kierownicy -J500-
5 50  2)
40  3)
Wyłącznik termiczny wentylatora chłodnicy -F18-;

Sterownik wentylatora chłodnicy -J293-.

6 50 Automatyczna jednostka sterująca okresem świecenia -J179-
7 60 Przekaźnik wysokiej mocy cieplnej -J360-;

Jednostka sterująca monitora akumulatora -J367 1);

Dodatkowy element grzejny -Z35-.

1) dla modeli z akumulatorem tylko w komorze silnika;

2) nie jest już zamontowany, wycofany (rok modelowy 2011);

3) wprowadzona modyfikacja (rok modelowy 2011).

Bezpieczniki w skrzynce elektroniki w uchwycie bezpiecznikowym B -SB- / Uchwyt bezpiecznikowy H -SH-

W skrzynce elektronicznej, w lewej komorze silnika.
Tylko dla modeli w wersji S1, od stycznia 2014
Tylko dla modeli od listopada 2014.

Audi S1 ​​- schemat skrzynki bezpieczników – bezpieczniki w skrzynce elektroniki w uchwycie bezpiecznika B -SB- / Uchwyt bezpiecznika H -SH-
Nr Amp [A] Opis
1 110  4)

 5)

Zasilanie pokładowe 4)

Zasilanie podzespołów silnika 4)

Sterownik wentylatora chłodnicy -J293- 5)

Wentylator chłodnicy -V7-5 )

2 250 Alternator -C-

Regulator napięcia -C1-

3 Bateria +
4 80 Sterownik wspomagania kierownicy -J500-
5 50  6) Automatyczna jednostka sterująca okresem świecenia -J179- 6)

Świeca żarowa 1 -Q10-

Świeca 2 -Q11-

Świeca 3 -Q12-

Świeca 4 -Q13-

6 50  7)

–  8)
–  9)

Urządzenie grzejnik -J293- sterowania wentylatorem 7),

Wentylator chłodnicy -V7- 7)

 7 125 Zasilanie na pokładzie 8)

Zasilanie podzespołów silnika 8)

4) tylko dla modeli z akumulatorem w komorze silnika, do października 2014

5) dla modeli od listopada 2014

6) dla modeli tylko z silnikiem diesla, od listopada 2014

7) dla modeli do października 2014

8) dla modeli z akumulatorem tylko komora silnika, od listopada 2014

9) Bezpiecznik 5 na uchwycie bezpiecznika B -SB5- zmostkowany

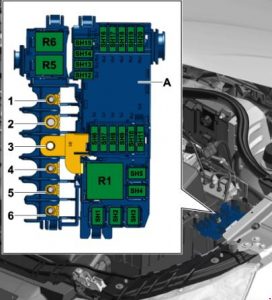

Bezpieczniki w skrzynce elektroniki w uchwycie bezpiecznikowym H -SH-

Audi S1 ​​- schemat skrzynki bezpieczników – bezpieczniki w skrzynce elektroniki w uchwycie bezpiecznikowym H -SH-
Nr Amp [A] Opis
1 40 Element grzejny pomocniczej nagrzewnicy powietrza -Z35-,

stopień 1

2 30 Sterownik wentylatora chłodnicy -J293-

Wentylator chłodnicy -V7-

3 Pusty
4 40 Element grzejny pomocniczej nagrzewnicy powietrza -Z35-,

stopień 2

5 40 Element grzejny pomocniczej nagrzewnicy powietrza -Z35-,

stopień 3

6 30 Jednostka mechatroniczna do dwusprzęgłowej skrzyni biegów -J743-
7 7.5 Jednostka sterująca silnika -J623-
8 20 Przekaźnik przełączający silnika wycieraczek 1 -J368-

Przekaźnik przełączający silnika wycieraczek 2 -J369-

9 5 Jednostka sterująca monitora akumulatora -J367-
10 10 Filtr przeciwzakłóceniowy -C24-
11 Pusty
12 10  12)
15  13) 10) 11)
Nagrzewnica sondy lambda -Z19-

Nagrzewnica sondy lambda 1 za katalizatorem -Z29-

13 5 Włącznik świateł hamowania -F-

Nadajnik położenia sprzęgła -G476-

14 5  13)
10  10) 11) 12)
Wyłącznik termiczny odcinający system klimatyzacji -F163-

Zawór dozujący paliwo -N290-

Zawór regulacji ciśnienia oleju -N428-

Zawór chłodziwa głowicy -N489-

Pompa obiegowa chłodziwa -V50-

Pompa obiegowa -V55-

Pompa chłodzenia powietrza doładowującego -V188-

Pomocnicza pompa ogrzewania -V488-

15 5 Pokładowa jednostka sterująca zasilaniem -J519-, T52c / 34

Sterownik silnika -J623-, T91 / 67; T94 /…

Stabilizator napięcia -J532-, T12aa / 4

16 30 Rozrusznik -B-
17 15  12) 13)
30  10) 11)
Jednostka sterująca silnika -J623-
18  10) 11)
10  12) 13)
Czujnik poziomu i temperatury oleju -G266-

Przekaźnik pompy paliwa -J17-

Sterownik wentylatora chłodnicy -J293-

Przekaźnik niskiej mocy cieplnej -J359-

Przekaźnik wysokiej mocy cieplnej -J360-

Elektrozawór regulacji ciśnienia ładowania -N75-

Zawór recyrkulacji turbosprężarki -N249 –

Zawór klapowy kolektora dolotowego -N316-

Zawór regulacji ciśnienia oleju -N428-

Zawór oleju chłodzącego -N471-

19 7, 5  10)
10  11) 13)
20  12)
Przekaźnik zasilania prądem elementu silnika -J757-

Zawór regulacji ciśnienia paliwa -N276-

Zawór dozujący paliwo -N290-

Wtryskiwacz 2 do cylindra 1 -N532-

Wtryskiwacz 2 do cylindra 2 -N533-

Wtryskiwacz 2 do cylindra 3 -N534-

Wtryskiwacz 2 do cylindra 4 -N535-

Siłownik 1 do regulacji wałka rozrządu -F366-

Siłownik 2 do regulacji wałka rozrządu -F367-

Siłownik 3 do regulacji wałka rozrządu -F368-

Siłownik 4 do regulacji wałka rozrządu -F369-

Siłownik 5 do regulacji wałka rozrządu -F370-

Siłownik 6 do regulacji wałka rozrządu -F371 –

Siłownik 7 do regulacji wałka rozrządu -F372-

Siłownik 8 do regulacji wałka rozrządu -F373-

Pompa próżniowa do hamulców -V192-

20  10) 11)
10  13)
20  12)
Automatyczna jednostka sterująca okresem świecenia -J179-

Sterownik klapy wydechowej -J883-

Element grzałki odpowietrznika skrzyni korbowej -N79-

Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80-

Zawór sterujący wałka rozrządu 1 -N205-

Zawór sterujący wałka rozrządu wydechowego 1 -N318-

Pompa cyrkulacji ciągłej chłodziwa -V51-

Czujnik 1 ciśnienia powietrza wtórnego -G609-

Czujnik 2 ciśnienia powietrza wtórnego -G610-

10) tylko dla modeli z silnikiem wysokoprężnym 1,4 l

11) dla modeli tylko z silnikiem wysokoprężnym 1,6 l

12) Tylko dla modeli z silnikiem benzynowym 1,0 l / 1,4 l

13) tylko dla modeli z silnikiem benzynowym 1,8 l / 2,0 l

Uchwyt bezpiecznika C -SC-

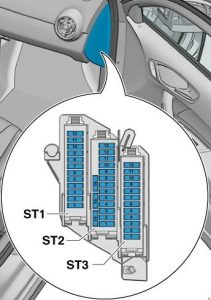

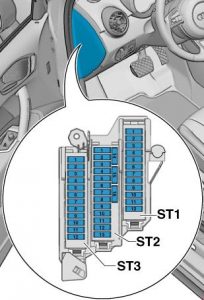

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpieczników C-SC-
Nr Amp [A] Opis
czarny
1 30 Cyfrowa jednostka sterująca pakietem dźwięku -J525-

Stabilizator napięcia -J532-

Radio -R-

2 40 Sterownik nagrzewnicy -J65-

Przekaźnik nadmiarowy styku X -J59-

Sterownik dmuchawy świeżego powietrza -J126-

Dmuchawa świeżego powietrza -V2-

3 20 Zapalniczki  -U1-

12 V gniazdo -U5-

4 15 Jednostka sterująca detektora przyczepy -J345-
5 5 Interfejs diagnostyczny magistrali danych -J533-
6 30 Sterownik przednich drzwi pasażera -J387-

Sterownik tylnych prawych drzwi -J389-

7 30 Sterownik drzwi kierowcy -J386-

Sterownik tylnych lewych drzwi -J388-

8 30 Podgrzewany przekaźnik tylnej szyby -J9-

Podgrzewana tylna szyba -Z1-

9 25 Jednostka sterująca ABS -J104-
10 20 Pokładowa jednostka sterująca zasilaniem -J519-
11 15 Wysoka syreny -H2-

Niski dźwięk klaksonu -H7-

Przekaźnik klaksonu -J413-

12 30 Pokładowa jednostka sterująca zasilaniem -J519-
brązowy
1 5 Sygnał dźwiękowy -H12-

Czujnik alarmu antykradzieżowego -G578-

2 5  19) 16)
7,5  14) 15) 17) 18) 20)
Zacisk 30 przekaźnik napięcia zasilania -J317- 22)

Przekaźnik zasilania prądowego Motronic -J271- 21)

Sterownik silnika -J623-

3 5 Pokładowa jednostka sterująca zasilaniem -J519-
4 5

15  23)

Jednostka sterująca ABS -J104-

Stabilizator napięcia 2 -J570-

Jednostka sterująca napędem na wszystkie koła -J492- 23)

5 Pusty
6 5 Czujnik światła/deszczu -G397-

Wzmacniacz antenowy do telefonu komórkowego -R86-

Uchwyt telefoniczny -R126-

Przedni moduł dachowy -WX3-

7 15  21)
20  22)
Jednostka sterująca pompą paliwa -J538- 21)

Przekaźnik pompy paliwa -J17- 22)

8 10  21) Pomocniczy przekaźnik pompy płynu chłodzącego -J496-,

do października 2014 r

9 5 Jednostka sterująca elektroniką kolumny kierownicy -J527-
10 5 Włącznik światła -E1-
11 10 Sterownik Climatronic -J255-

Sterownik klimatyzacji -J301-

Sterownik przednich drzwi pasażerskich -J387- (do kwietnia 2012 r.)

Sterownik tylnych prawych drzwi -J389- (do kwietnia 2012 r.)

Złącze 16-stykowe -T16-, połączenie diagnostyczne

12 10 Sterownik drzwi kierowcy -J386- (do kwietnia 2012 r.)

Sterownik tylnych lewych drzwi -J388- (do kwietnia 2012 r.)

13 10 Pokładowa jednostka sterująca zasilaniem -J519-
14 20 Przekaźnik do gniazd zasilania -J807-,

tylko dla modeli bez gniazda przyczepy

15 30 Pokładowa jednostka sterująca zasilaniem -J519-
16 20 Przekaźnik przełączający silnika wycieraczek 1 -J368-,

do października 2014 r.

Przekaźnik zasilania prądem podzespołów silnika -J757- 23) 24)

Cewka zapłonowa 1 ze stopniem wyjściowym -N70- 23) 24)

Cewka zapłonowa 2 ze stopniem wyjściowym -N127- 23 ) 24)

Cewka zapłonowa 3 ze stopniem wyjściowym -N291- 23) 24)

Cewka zapłonowa 4 ze stopniem wyjściowym -N292- 23) 24)

Czerwony
1 5  19) 20)
20  15) 16) 17)
Automatyczna jednostka sterująca okresem świecenia -J179-

Pompa próżniowa do hamulców -V192-

2 10

5  34)

Wyłącznik świateł hamowania -F- (do października 2011 r.)

Wyłącznik pedału hamulca -F63- (do października 2011 r.)

Przekaźnik pomocniczej pompy płynu chłodzącego -J496-

Podgrzewacz sondy lambda -Z19- (do października 2011 r.)

Podgrzewacz sondy lambda 1 za katalizatorem -Z29-, (do października 2011)

Bezpiecznik zasilania 9 na uchwycie bezpiecznika F -SF9-, (od listopada 2011 do października 2014)

Bezpiecznik zasilania 10 na uchwycie bezpiecznika F -SF10-

(od listopada 2011 do października 2014 )

Jednostka sterująca ABS -J104-, od listopada 2011 r

3 5  18) 19) 20)
7,5  16 )
15  14 15) 17)
Miernik masy powietrza -G70-, do października 2014 r.

Przekaźnik pompy paliwa -J17-, do października 2014 r.

Przekaźnik niskiej mocy cieplnej -J359-, do października 2014 r.

Przekaźnik wysokiej mocy cieplnej -J360-, do października 2014 r.

Zasilanie prądem podzespołów silnika przekaźnik -J757-, do października 2014 r.

Zawór regulacji ciśnienia paliwa -N276-, do października 2014 r.

Pompa obiegowa płynu chłodzącego -V50-, do października 2014 r.

4 15  14 15) 17) 16)
25  18)
30  19 20)
Sterownik silnika -J623-

Nadajnik położenia sprzęgła -G476-, do października 2011 r.

Włącznik świateł hamowania -F-, do października 2011 r.

5 20  18 )
15  19) 20)
20  14) 15 ) 1 7)
30  16)
Cewka zapłonowa 1 ze stopniem wyjściowym -N70-, do października 2014

Cewka zapłonowa 2 ze stopniem wyjściowym -N127-, do października 2014

Transformator zapłonowy -N152-, do października 2014

Zawór regulacyjny ciśnienia paliwa -N276-, do października 2014

Zawór dozujący paliwo -N290-, do października 2014 r.

Cewka zapłonowa 3 ze stopniem wyjściowym -N291-, do października 2014 r.

Cewka zapłonowa 4 ze stopniem wyjściowym -N292-, do października 2014 r.

6 10
20  16)
Sterownik wentylatora chłodnicy -J293-, do października 2014 r.

Przekaźnik elementu grzejnego -J925-, do października 2014 r.

Elektrozawór sterujący ciśnieniem doładowania -N75-, do października 2014 r.

Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80-, do października 2014 r.

Zawór sterujący wałka rozrządu wydechowego 1 -N205-, do października 2014 r.

Zawór recyrkulacji turbosprężarki -N249-, do października 2014 r.

Zawór klapowy kolektora dolotowego -N316-, do października 2014 r.

Zawór sterujący wałka rozrządu wydechowego 1 -N318-, do października 2014 r.

Zawór przełączający chłodnicy recyrkulacji spalin -N345-, do października 2014 r.

Zawór regulacji ciśnienia oleju -N428-, do października 2014 r.

Regulator krzywki wlotowej do cylindra 2 -N583-, do października 2014 r.

Regulator krzywki wylotowej dla cylindra 2 -N587-, do października 2014 roku

Regulator krzywki wlotowej dla cylindra 3 -N591-, do października 2014 roku

Regulator krzywki wylotowej dla cylindra 3 -N595-, do października 2014 roku

Pompa do chłodnicy recyrkulacji spalin -V400-

7 5 Zmieniarka CD -R41-
8 5 Jednostka kontroli dostępu do Internetu -J666-

Jednostka sterująca czytnikiem kart chipowych -J676-

Radio -R-

Tuner telewizyjny -R78-

9 5 Jednostka sterująca we wkładce deski rozdzielczej -J285-
10 5 Przekaźnik automatycznego przeciwodblaskowego lusterka wewnętrznego -J910-

Automatyczne antyodblaskowe lusterko wewnętrzne -Y7-

11 7, 5  32)
15  33)
Radio -R-

Jednostka sterująca dla elektroniki informacyjnej 1 -J794-

12 5 Jednostka wyświetlacza przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki operacyjnej -J685-
14) tylko dla modeli z silnikiem benzynowym 1,2 l

15) dla modeli z silnikiem benzynowym 1,4 l (90 kW) tylko

16) dla modeli z silnikiem benzynowym 1,4 l (103 kW) tylko

17) dla modeli z silnikiem benzynowym 1,4 l (136 kW) ) tylko

18 ) tylko dla modeli z silnikiem benzynowym 2,0 l

19) dla modeli z silnikiem wysokoprężnym 1,6 l tylko

20) dla modeli z silnikiem wysokoprężnym 2,0 l tylko

dla modeli z silnikiem benzynowym tylko

dla modeli z silnikiem wysokoprężnym

23) dla modeli z silnikiem benzynowym 2,0 l, od stycznia 2014 r.

24) dla modeli z silnikiem benzynowym 1,8 l, od listopada 2014 r.

32) tylko dla modeli z MMI

33) dla modeli bez MMI tylko

34) od listopada 2011 r.

Uchwyt bezpiecznika D -SD-

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpiecznika D-SD-
Nr Amp [A] Opis
czarny
1 7.5 Jednostka sterująca ESL -J764-
2 20 Jednostka sterująca detektora przyczepy -J345-
3 20 Jednostka sterująca detektora przyczepy -J345-
4 30
7.5
Jednostka mechatroniczna do dwusprzęgłowej skrzyni biegów -J743-, do października 2014

Elektronicznie sterowana jednostka sterująca tłumieniem -J250-, od stycznia 2014

5 30 Przekaźnik układu spryskiwaczy reflektorów -J39-

Pompa układu spryskiwaczy reflektorów -V11-

6 5 Jednostka sterująca interfejsem dla systemu lokalizacji pojazdu -J843-
7 7.5 Jednostka kontroli wjazdu i uruchomienia -J518-
8 15 Jednostka mechatroniczna do dwusprzęgłowej skrzyni biegów -J743-, do października 2014 r
9 20 Silnik odsuwanego szyberdachu -V1-
10 7.5 Jednostka sterująca czujników dźwigni sterującej -J587-
11 15  35) Przekaźnik zasilania prądem podzespołów silnika -J757-, do października 2014 r.

Zawór regulacji ciśnienia paliwa -N276-, do października 2014 r.

12 Pusty
brązowy
1 5 Włącznik świateł cofania -F4-

Sterownik czujników dźwigni zmiany biegów -J587-

Moduł mechatroniczny do dwusprzęgłowej skrzyni biegów -J743-

2 10 Czujnik wysokiego ciśnienia -G65-

Czujnik poziomu oleju i temperatury oleju -G266-

Sterownik układu klimatyzacji -J301-

Przekaźnik gniazd zasilania -J807-

Automatyczne wewnętrzne lusterko antyodblaskowe -Y7-

Złącze 16-pinowe -T16-, złącze diagnostyczne

3 5 Interfejs diagnostyczny magistrali danych -J533-
4 5 Jednostka sterująca nagrzewnicą -J65-

Jednostka sterująca dźwiękami materiałowymi -J869-

5 7.5 Wyłącznik świateł -E1-

Przekaźnik rozrusznika 1 -J906-

Stabilizator napięcia -J532-

Przekaźnik rozrusznika 2 -J907-

Przekaźnik automatycznego przeciwoślepieniowego lusterka wewnętrznego -J910-

Reflektor przedni lewy -MX1-

Reflektor przedni prawy -MX2-

6 5 Włącznik światła -E1-
7 5 Jednostka sterująca ABS -J104-, do października 2014 r.

Stabilizator napięcia 2 -J570-, do października 2014 r.

Sterowana elektronicznie jednostka sterująca tłumieniem -J250-, od stycznia 2014 r.

8 5 Regulator podgrzewanego fotela kierowcy -E94-

Regulator podgrzewanego przedniego siedzenia pasażera -E95-

Przycisk świateł awaryjnych -E229-

Przycisk podgrzewanej tylnej szyby -E230-

Przycisk TCS i ESP -E256-

Przycisk wspomagania parkowania -E266-

Przycisk wyświetlacza ciśnienia w oponach -E492-

Przycisk Start/Stop operacji -E693-

Jednostka sterująca detektora przyczepy -J345-

Lewy element podgrzewacza spryskiwacza -Z20-

Prawy element podgrzewacza spryskiwacza -Z21-

9 5 Sterownik wspomagania kierownicy -J500-
10 5  36)
7,5  37)
Miernik masy powietrza -G70-

Sterownik pompy paliwa -J538-

Element grzejny odpowietrznika skrzyni korbowej -N79-

11 5 Jednostka sterująca poduszką powietrzną -J234-

Lampka ostrzegawcza dezaktywacji poduszki powietrznej pasażera -K145-

12 5 Jednostka sterująca pomocą w parkowaniu -J446-
13 5 Jednostka sterująca do sterowania zakresem reflektorów -J431-
14 30 Sterownik ogrzewania siedzenia -J882-
15 15 Silnik wycieraczki tylnej szyby -V12-
16 5 Jednostka sterująca silnika -J623-

Miernik masy powietrza -G70-

Czerwony
1 Pusty
2  – Pusty
3 10 Jednostka sterująca napędem na wszystkie koła -J492-,

stopniowe wycofywanie

4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Pusty
10 5
10
Specjalna jednostka sterująca pojazdu -J608-
11 Pusty
12 Pusty
35) tylko dla modeli z silnikiem benzynowym 2,0 l
36) dla modeli tylko z silnikiem benzynowym
37) tylko dla modeli z silnikiem wysokoprężnym

Uchwyt przekaźnika / bezpiecznika F -SF-

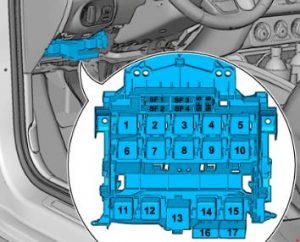

Audi S1 ​​- schemat skrzynki bezpieczników – uchwyt bezpiecznika F-SF-
Nr Amp [A] Opis
1 40 Stabilizator napięcia -J532-
2 50 Zasilanie przewoźnik bezpiecznik 1 -ST1-

w uchwycie bezpiecznika D -SD-

3 40 Przekaźnik napięcia zasilania zacisku 15 -J329-
4 40 Jednostka sterująca ABS -J104-
5 5 Stabilizator napięcia 2 -J570-, stopniowe wygaszanie
6 5 Pokładowa jednostka sterująca zasilaniem -J519-

Stabilizator napięcia -J532-

Stabilizator napięcia 2 -J570-, stopniowe wygaszanie

Jednostka sterująca silnikiem -J623-

16 10 Wyłącznik świateł hamowania -F-

(od listopada 2011 do października 2014)

Nadajnik położenia sprzęgła -G476-

(od listopada 2011 do listopada 2014)

17 5 Nagrzewnica z sondą lambda -Z19-

(od listopada 2011 do października 2014)

Nagrzewnica z sondą lambda 1 po katalizatorze -Z29-

(od listopada 2011 do listopada 2014)

Zobacz również:  Audi A3 8P (2004-2013) - akumulatory

Dodaj komentarz
