Volvo S90 (2016-2017) – skrzynka bezpieczników
Volvo S90 (2016-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S90 (2016-2017) to bezpiecznik 24 w skrzynce bezpiecznikowej w komorze silnika.

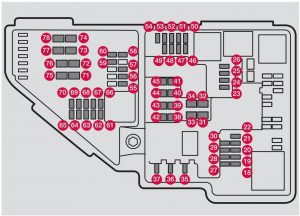

Bezpieczniki w komorze silnika
| Nr | Opis | Amp [A] |
| 19 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Przednie gniazdo USB* | 5 |
| 24 | Gniazdo 12 V w przedniej konsoli między fotelami | 15 |
| 25 | Gniazdo 12 V z tyłu konsoli między fotelami;
Gniazdo 12 V w konsoli między fotelami tylnymi. |
15 |
| 26 | Gniazdo 12 V w bagażniku | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Podgrzewana szyba przednia*,
strona kierowcy |
Bocznica |
| 32 | Podgrzewana szyba przednia*,
strona kierowcy |
40 |
| 33 | Spryskiwacze reflektorów* | 25 |
| 34 | Spryskiwacz szyby przedniej | 25 |
| 35 | – | – |
| 36 | Klakson | 20 |
| 37 | Syrena alarmowa* | 5 |
| 38 | Moduł sterujący układu hamulcowego
(zawory, hamulec postojowy). |
40 |
| 39 | Wycieraczki | 30 |
| 40 | Spryskiwacz tylnej szyby | 25 |
| 41 | Podgrzewana szyba przednia*,
po stronie pasażera |
40 |
| 42 | – | – |
| 43 | Moduł sterujący układu hamulcowego (pompa ABS) | 40 |
| 44 | – | – |
| 45 | Podgrzewana szyba przednia *,
po stronie pasażera |
Bocznica |
| 46 | Podawanie po włączeniu zapłonu do:
modułu sterującego silnika, elementów przekładni, elektrycznego wspomagania kierownicy, centralnego modułu elektrycznego; Moduł sterujący układu hamulcowego. |
5 |
| 47 | – | – |
| 48 | Reflektor boczny pasażera | 7,5 |
| 49 | – | – |
| 50 | – | – |
| 51 | Moduł sterujący połączeń akumulatorów | 5 |
| 52 | Poduszki powietrzne;
Czujnik wagi pasażera (OWS). |
5 |
| 53 | Reflektor boczny kierowcy | 7,5 |
| 54 | Czujnik pedału przyspieszenia | 5 |
| 55 | Moduł sterujący skrzynią biegów | 15 |
| 56 | Moduł sterujący silnika | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Moduł sterujący silnika;
Zapłon; Zawór turbosprężarki. |
20 |
| 62 | Solenoidy;
Zawory; Termostat układu chłodzenia silnika. |
10 |
| 63 | Regulatory podciśnienia;
Zawór |
7,5 |
| 64 | Moduł sterujący roletą spoilera;
Moduł sterujący żaluzją grzejnika; Wykrywanie wycieków paliwa. |
5 |
| 65 | – | – |
| 66 | Podgrzewane czujniki tlenu (przód i tył) | 15 |
| 67 | Elektrozawór pompy oleju;
Sprzęgło magnetyczne klimatyzacji; Podgrzewany czujnik tlenu (środek). |
15 |
| 68 | – | – |
| 69 | Moduł sterujący silnika | 20 |
| 70 | Cewka zapłonowa;
Świece zapłonowe. |
15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Rozrusznik | Bocznica |
| 78 | Rozrusznik | 40 |

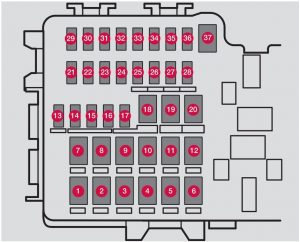

Bezpieczniki w kabinie pasażerskiej
Bezpieczniki w przedziale pasażerskim umieszczone pod schowkiem.
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | Gniazdo 120 V z tyłu konsoli między fotelami* | 30 |
| 3 | – | – |
| 4 | Czujnik ruchu systemu alarmowego A | 5 |
| 5 | Odtwarzacz multimedialny | 5 |
| 6 | Tablica przyrządów | 5 |
| 7 | Przyciski konsoli środkowej | 5 |
| 8 | Czujnik słońca | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Moduł kierownicy | 5 |
| 12 | Moduł do przycisku startu i
hamulca postojowego. |
5 |
| 13 | Moduł podgrzewanej kierownicy* | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Moduł sterujący systemem klimatyzacji | 10 |
| 19 | – | – |
| 20 | Diagnostyka pokładowa (OBDII) | 10 |
| 21 | Wyświetlacz centralny | 5 |
| 22 | Moduł dmuchawy układu klimatyzacji (przód) | 40 |
| 23 | – | – |
| 24 | Oświetlenie instrumentów;
Dodatkowe oświetlenie; Funkcja automatycznego przyciemniania lusterka wstecznego; Czujnik deszczu i światła; Klawiatura w tylnej konsoli tunelu*; Elektrycznie sterowane fotele przednie*. |
7,5 |
| 25 | Moduł sterujący funkcjami wspomagającymi kierowcę | 5 |
| 26 | Szyberdach i osłona przeciwsłoneczna* | 20 |
| 27 | Wyświetlacz Head-Up * | 5 |
| 28 | Oświetlenie grzecznościowe | 5 |
| 29 | – | – |
| 30 | Wyświetlacz konsoli sufitowej
(przypomnienie o zapięciu pasów, wskaźnik bocznej poduszki powietrznej pasażera). |
5 |
| 31 | – | – |
| 32 | Czujnik wilgotności | 5 |
| 33 | Moduł tylnych drzwi po stronie pasażera | 20 |
| 34 | Bezpieczniki w bagażniku | 10 |
| 35 | Moduł kontroli połączenia internetowego;
Moduł sterujący Volvo On Call. |
5 |
| 36 | Moduł drzwi tylnych po stronie kierowcy | 20 |
| 37 | Moduł sterujący Infotainment (wzmacniacz) | 40 |
| 38 | – | – |
| 39 | Wielopasmowy moduł antenowy | 5 |
| 40 | Funkcja masażu przedniego siedzenia | 5 |
| 41 | – | – |
| 42 | – | – |
| 43 | Moduł sterujący pompą paliwa | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Ogrzewanie przedniego siedzenia
po stronie kierowcy* |
15 |
| 47 | Ogrzewanie przednich siedzeń
po stronie pasażera* |
15 |
| 48 | Pompa płynu chłodzącego | 10 |
| 49 | – | – |
| 50 | Moduł drzwi przednich po stronie kierowcy | 20 |
| 51 | Aktywny moduł sterujący podwozia* | 20 |
| 52 | – | – |
| 53 | Moduł sterujący Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Moduł drzwi przednich po stronie pasażera | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Wyłącznik automatyczny do bezpieczników 53 i 58 | 15 |

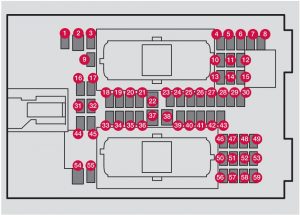

Bezpieczniki w bagażniku
| Nr | Opis | Amp [A] |
| 1 | Ogrzewana szyba tylna | 30 |
| 2 | – | – |
| 3 | Zawieszenie pneumatyczne*
Compresso |
40 |
| 4 | Silnik blokady oparcia tylnej kanapy –
strona pasażera |
15 |
| 5 | – | – |
| 6 | Silnik blokady, oparcie tylnej kanapy –
strona kierowcy |
30 |
| 7 | – | – |
| 8 | – | – |
| 9 | Zwolnienie pnia zasilania* | 25 |
| 10 | Moduł elektrycznie regulowanego fotela przedniego
(po stronie pasażera)* |
20 |
| 11 | Zaczep przyczepy*
moduł sterujący |
40 |
| 12 | Moduł napinacza pasów bezpieczeństwa
(po stronie pasażera) |
40 |
| 13 | Wewnętrzne uzwojenia przekaźnika | 5 |
| 14 | – | – |
| 15 | Moduł wykrywania ruchu stopy
do otwierania blokady bagażnika* |
5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Zaczep przyczepy* moduł sterujący | 25 |
| 19 | Elektrycznie sterowany fotel przedni
(moduł siedzenia kierowcy * |
20 |
| 20 | Moduł napinacza pasów bezpieczeństwa
(po stronie kierowcy) |
40 |
| 21 | Kamera parkowania * | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Moduły poduszki powietrznej i
napinaczy pasów bezpieczeństwa |
5 |
| 27 | – | – |
| 28 | Podgrzewane tylne siedzenie
(po stronie kierowcy)* |
15 |
| 29 | – | – |
| 30 | Informacje o martwym polu (BLIS)* | 5 |
| 31 | – | – |
| 32 | Moduły napinaczy pasów bezpieczeństwa | 5 |
| 33 | Siłownik systemu emisji | 5 |
| 34 | – | – |
| 35 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 36 | Podgrzewane tylne siedzenie
(po stronie pasażera)* |
15 |
| 37 | – | – |
