Volkswagen Phaeton (2002-2006) – skrzynka bezpieczników

Volkswagen Phaeton (2002-2006) – schemat skrzynki bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006.


Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Phaeton to bezpiecznik (?) w skrzynce bezpiecznikowej komory silnika.

Przekaźniki i bezpieczniki

Główna skrzynka bezpieczników w bagażniku po lewej stronie – główne bezpieczniki

Volkswagen Phaeton - bezpieczniki - główna skrzynka bezpieczników - bagażnik (lewa)
Volkswagen Phaeton – bezpieczniki – główna skrzynka bezpieczników – bagażnik (lewa)
Nr Nr ref. na schemacie połączeń Amp [A] Opis Terminal
1 S204 – Bezpiecznik -1- (30) 100 A18 – Konwerter napięcia ogrzewania przedniej szyby 30
2 S205 – Bezpiecznik -2- (30) 150 TV28- Złącze przewodów 3 dla zacisku 30,

Bezpieczniki termiczne: SE1, SE2, SE3, SE4, SE5, SE6, SE7 Bezpieczniki: SB5, SB7 do SB18, SB27 do SB36, SD11, SD23, SD24, SD26,


J329 – Przekaźnik napięcia zasilania zacisku 15 (B +)

J680 – Przekaźnik zasilania 1 (zacisk 75)

30
3 S206 – Bezpiecznik -3- (30) 300 Bezpieczniki: SC3, SC6, SC8 do SC16, SC23 do SC27, SC41 do SC47

C – Generator (GEN)

30
4 S207 – Bezpiecznik -4- (30) otwarty 30

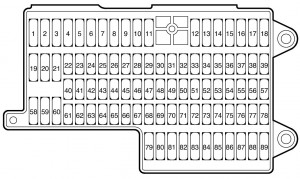

Skrzynka bezpieczników pod tablicą rozdzielczą, lewa – Bezpieczniki „SB”

Volkswagen Phaeton – bezpieczniki – tablica przyrządów
Nr Nr ref. na schemacie połączeń Amp [A] Opis Terminal
1 SB1 – Bezpiecznik 1 (w uchwycie bezpiecznika) 10 Zacisk 30 dla J582 – przekaźnik ogrzewania pozycji postojowej wycieraczek

Z 20 – Nagrzewnica dyszy spryskiwacza lewej

Z 21 – Podgrzewacz dyszy prawej spryskiwacza

75a
2 SB2 – Bezpiecznik 2 (w uchwycie bezpiecznika) 20 J386 – Moduł sterujący drzwiami, strona kierowcy

J657 – Moduł sterujący zamykaniem drzwi

J388 – Moduł sterujący drzwiami, tylne, lewe

30
15 *
3 SB3 – Bezpiecznik 3 (w uchwycie bezpiecznika) 20 J387 – Moduł sterujący drzwiami, strona pasażera

J657 – Moduł sterujący zamykaniem drzwi

J389 – Moduł sterujący drzwiami, tylne, prawe

30
15 *
4 SB4 – Bezpiecznik 4 (w uchwycie bezpiecznika) 20 SC18 – Bezpiecznik 18 (w uchwycie bezpiecznika)

SC19 – Bezpiecznik 19 (w uchwycie bezpiecznika)

SC20 – Bezpiecznik 20 (w uchwycie bezpiecznika)

15a
5 SB5 – Bezpiecznik 5 (w uchwycie bezpiecznika) 5 J528 – Moduł sterujący elektroniki dachowej 30
6 otwarty
7 otwarty 15 30
8 SB 8 – Bezpiecznik 8 (w uchwycie bezpiecznika) 25 J104 – Moduł sterujący ABS (z EDL)

J106 – Przekaźnik zaworu elektromagnetycznego ABS

30
9 otwarty 5
10 SB10 – Bezpiecznik 10 (w uchwycie bezpiecznika) 15 J519 – Moduł sterujący układu elektrycznego pojazdu

M5 – lewy przedni kierunkowskaz

M1 – Lewe światło postojowe

30
11 SB11 – Bezpiecznik 11 (w uchwycie bezpiecznika) 15 J519 – Moduł sterujący układu elektrycznego pojazdu

M7 – prawy przedni kierunkowskaz

M3 – prawe światło postojowe

30
12 SB12 – Bezpiecznik 12 (w uchwycie bezpiecznika) 15 J519 – Moduł sterujący układu elektrycznego pojazdu

J567 – Moduł sterujący zasięgiem lewego reflektora

M29 – Lewe światło mijania

J683 – Moduł sterujący świateł drogowych lewej lampy HID

M30 – Lewe światło drogowe

30
13 SB13 – Bezpiecznik 13 (w uchwycie bezpiecznika) 15 J519 – Moduł sterujący układu elektrycznego pojazdu

J568 – Moduł sterujący zakresem prawego reflektora

M31 – prawe światło mijania

J684 – Moduł sterujący prawej wiązki światła HID

M32 – prawy reflektor świateł drogowych

30
14 SB14 – Bezpiecznik 14 (w uchwycie bezpiecznika) 20 J519 – Moduł sterujący układu elektrycznego pojazdu

H1 – klakson / klakson dwukolorowy

30
15 SB15 – Bezpiecznik 15 (w uchwycie bezpiecznika) 15 F – Włącznik świateł hamowania

J605 – Moduł sterujący tylnej pokrywy

J… – moduł sterowania silnikiem (ECM)

J345 – Moduł sterujący do czujnika holowania

J104 – Moduł sterujący ABS (z EDL)

30
16 SB16 – Bezpiecznik 16 (w uchwycie bezpiecznika) 20 J162 – Moduł sterowania nagrzewnicą 30
17 SB17 – Bezpiecznik 17 (w uchwycie bezpiecznika) 10 J523 – Moduł sterujący głowicy sterującej przedniego wyświetlacza informacyjnego

R 24 – Wzmacniacz antenowy

30a
18 SB18 – Bezpiecznik 18 (w uchwycie bezpiecznika) 10 J527 – moduł sterujący układami elektronicznymi kolumny kierownicy 30a
19 SB19 – Bezpiecznik 19 (w uchwycie bezpiecznika) 10 J518 – Moduł kontroli dostępu / startu 30a
20 otwarty
21 otwarty
22 SB22 – Bezpiecznik 22 (w uchwycie bezpiecznika) 5 J623 – Moduł sterujący silnika (ECM) (kod silnika BAP)

J623 – Moduł sterujący silnika (ECM) 2 (kod silnika BAP)

J220 – Motronic Engine Control Module (ECM) (kod silnika BGJ)

30a
23 SB23 – Bezpiecznik 23 (w uchwycie bezpiecznika) 5 J285 – Moduł sterujący ze wskaźnikiem we wkładce tablicy rozdzielczej 30a
24 otwarty
25 otwarty
26 otwarty
27 SB27 – Bezpiecznik 27 (w uchwycie bezpiecznika) 5 J285 – Moduł sterujący ze wskaźnikiem we wkładce tablicy rozdzielczej Złącze łącza danych (DLC)

J669 – Przekaźnik napinacza pasów bezpieczeństwa

30a
28 SB28 – Bezpiecznik 28 (w uchwycie bezpiecznika) 5 J526 – Moduł sterowania telefonicznego / telematycznego 30a
29 SB29 – Bezpiecznik 29 (w uchwycie bezpiecznika) 5 R149 – pomocniczy odbiornik radiowy ogrzewania wodnego (w stosownych przypadkach) 30a
30 SB30 – Bezpiecznik 30 (w uchwycie bezpiecznika) 10 J255 – moduł sterujący Climatronic

V 50 – Pompa chłodziwa

N175 – lewy zawór regulacji ciepła

N176 – prawy zawór regulacji ciepła

30a
31 SB31 – Bezpiecznik 31 (w uchwycie bezpiecznika) 5 Y – Analogowy zegar / moduł sterujący

J524 – Głowica sterująca tylnego wyświetlacza informacyjnego

30a
32 otwarty
33 SB33 – Bezpiecznik 33 (w uchwycie bezpiecznika) J17 – Przekaźnik pompy paliwa (FP)

J271 – Przekaźnik zasilania modułu sterującego silnika Motronic (ECM)

J670 – Przekaźnik zasilania modułu sterującego silnika Motronic (ECM) 2

J581 – Przekaźnik równoległego podłączenia akumulatora (jeśli dotyczy)

J49 – Przekaźnik pompy paliwa (FP) 2

J220 – Moduł sterujący silnika Motronic (ECM) (kod silnika BGJ)

 30
34 SC34 – Bezpiecznik 34 (w uchwycie bezpiecznika)  20 G6 – Pompa paliwa (FP) 30
35 SC35 – Bezpiecznik 35 (w uchwycie bezpiecznika) 20 G23 – Pompa paliwa transferowego (FP) 30
36 SC36 – Bezpiecznik 36 (w uchwycie bezpiecznika) 30 Zacisk 30 dla J681 – Przekaźnik zasilania 2 (zacisk 15)

Bezpieczniki: SB52, SB53, SB54, SB55, SB56, SB57

30
37 otwarty
38 otwarty
39 otwarty
40 otwarty
41 SC41 – Bezpiecznik 41 (w uchwycie bezpiecznika) 5 G384 – czujnik nachylenia pojazdu 30
42 SC42 – Bezpiecznik 42 (w uchwycie bezpiecznika) 5 J393 – Centralny moduł sterujący dla systemu komfortu 30
15 *
43 SC43 – Bezpiecznik 43 (w uchwycie bezpiecznika) 30 J605 – Moduł sterujący tylnej pokrywy 30
44 SC44 – Bezpiecznik 44 (w uchwycie bezpiecznika) 10 J197- Moduł sterowania systemem kontroli poziomu 30
45 SC45 – Bezpiecznik 45 (w uchwycie bezpiecznika) 5 J697- Moduł sterowania oświetleniem tablicy rejestracyjnej

L153 – Tylna lampa oświetlająca

30
46 otwarty

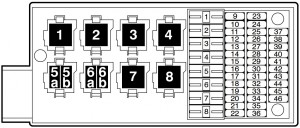

Skrzynka elektroniki w prawej komorze rozprężnej – Przekaźniki

Volkswagen Phaeton – bezpieczniki – bagażnik (lewy)
Nr Opis
1 otwarty
2 C24 – tłumik
3 J682 – Przekaźnik zasilania (zacisk 50)
4 J271 – Przekaźnik zasilania modułu sterującego silnika Motronic (ECM) (167)
5 J670 – Moduł sterujący silnika Motronic (ECM)

Przekaźnik zasilania 2 (100) (kod silnika BAP)

5 otwarty
6 J680 – Przekaźnik zasilania 1 (zacisk 75) (100)
7 J299 – Przekaźnik pompy wtórnego wtrysku powietrza (POWIETRZE) (100)
7 otwarty
8 J329 – Przekaźnik napięcia zasilania zacisku 15

(B +) (433) (w stosownych przypadkach)

9 J545 – Przekaźnik pompy wtórnego wtrysku powietrza

(AIR) 2 (100) (kod silnika BAP)

9 otwarty
10 otwarty
10 otwarty

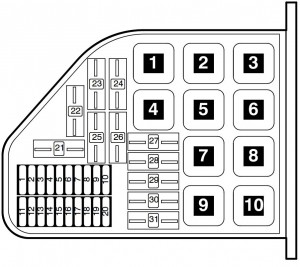

Skrzynka elektroniki w prawej komorze rozprężnej – Bezpieczniki „SD”

Volkswagen Phaeton – bezpieczniki – bagażnik (lewy)
Nr Nr ref. na schemacie połączeń Amp [A] Opis Terminal
1 SD1 – Bezpiecznik 1 (w uchwycie bezpiecznika) 10 N… – Wtryskiwacze paliwa dla cylindrów 1–6 (kod silnika BAP) 87a
2 SD2 – Bezpiecznik 2 (w uchwycie bezpiecznika) 10 N… – Wtryskiwacze paliwa dla cylindrów 7–12 (kod silnika BAP) 87a
3 otwarty 30 otwarty 30
4 otwarty 30 otwarty 30
5 SD5 – Bezpiecznik 5 (w uchwycie bezpiecznika) 5 G70 – Czujnik masowego przepływu powietrza (MAF) (kod silnika BAP)

G246 – Czujnik 2 masowego przepływu powietrza (MAF) (kod silnika BAP)

G42 – Czujnik temperatury powietrza dolotowego (IAT) (kod silnika BAP)

G299 – Czujnik temperatury powietrza dolotowego (IAT) 2 (kod silnika BAP)

87a
6 SD6 – Bezpiecznik 6 (w uchwycie bezpiecznika) 10 J496 – Przekaźnik pompy pomocniczego płynu chłodzącego silnik (EC) (kod silnika BAP)

V51 – Dodatkowa pompa płynu chłodzącego (kod silnika BAP)

J299 – Przekaźnik pompy wtrysku wtórnego powietrza (AIR)

J545 – Przekaźnik pompy wtórnego wtrysku powietrza (AIR) 2 (kod BAP)

J49 – Przekaźnik pompy paliwa (FP) 2 (kod silnika BAP)

V36 – Pompa płynu chłodzącego (kod silnika BGJ)

J151 – Przekaźnik pompy obiegowej chłodziwa (kod silnika BGJ)

87a
7 SD7 – Bezpiecznik 7 (w uchwycie bezpiecznika) 20 F265 – termostat chłodzenia silnika sterowany mapą (kod kodowy BAP)

N80 – Zawór regulatora odsysania pochłaniacza par paliwa (EVAP)

N112 – zawór elektromagnetyczny wtrysku wtórnego powietrza (AIR)

N145 – prawy elektrohydrauliczny zawór elektromagnetyczny mocowania silnika (kod BAP)

N156 – zawór przełączający kolektora dolotowego (kod silnika BGJ)

N205- Zawór -1- do regulacji wałka rozrządu

N208- Zawór -2- do regulacji wałka rozrządu

N261- Zawór strojenia kolektora dolotowego (IMT) -2- (kod silnika BGJ)

N318 – Zawór regulacji wałka rozrządu 1 (wydech) (kod silnika BAP)

N319 – Zawór regulacji wałka rozrządu 2 (wydech) (kod silnika BAP)

N320 – Zawór elektromagnetyczny 2 wtrysku wtórnego powietrza (AIR) (kod en-code BAP)

N333 – zawór regulatora oczyszczania pochłaniacza par paliwa (EVAP) 2 (kod silnika BAP)

87a
8 SD8 – Bezpiecznik 8 (w uchwycie bezpiecznika) 30 N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 1–8 (kod silnika BGJ) 87a
9 SD9 – Bezpiecznik 9 (w uchwycie bezpiecznika) 20 N… – Wtryskiwacze paliwa dla cylindrów 1–8 (kod silnika BGJ) 87a
10 SD10 – Bezpiecznik 10 (w uchwycie bezpiecznika) 10 J623 – Moduł sterujący silnika (ECM) (kod silnika BAP)

J624 – Moduł sterujący silnika (ECM) 2 (kod silnika BAP)

J220 – Motronic Engine Control Module (ECM) (kod silnika BGJ)

87a
11 SD11 – Bezpiecznik 11 (w uchwycie bezpiecznika 15 J39 – Przekaźnik układu czyszczenia reflektorów 30a
12 SD12 – Bezpiecznik 12 (w uchwycie bezpiecznika) 10 J293 – Moduł sterujący chłodziwa FC (sterowanie wentylatorem ((FC))

V7 – wentylator chłodzący

J671 – Moduł sterujący FC chłodziwa (sterowanie wentylatorem) 2

V177- Wentylator chłodzący 2

87a
13 SD13 – Bezpiecznik 13 (w uchwycie bezpiecznika) 25 Z19 – Podgrzewacz czujnika tlenu (O2S) (kod silnika BAP)

Z28 – Czujnik tlenu (O2S) 2 Podgrzewacz 2 (kod silnika BAP)

Z29 – Podgrzewacz czujnika tlenu (O2S) 1 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP)

Z30 – Podgrzewacz czujnika tlenu (O2S) 2 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP)

87a
14 SD14 – Bezpiecznik 14 (w uchwycie bezpiecznika) 25 Z19 – Podgrzewacz czujnika tlenu (O2S) (kod silnika BGJ)

Z28 – Czujnik tlenu (O2S) 2 Podgrzewacz 2 (kod silnika BGJ)

Z29 – Podgrzewacz czujnika tlenu (O2S) 1 (za trójdrożnym katalizatorem (TWC)) (kod silnika BGJ)

Z30 – Podgrzewacz czujnika tlenu (O2S) 2 (za trójdrożnym katalizatorem (TWC)) (kod silnika BGJ)

Z 62 – Czujnik tlenu (O2S) Podgrzewacz 3 (kod silnika BAP)

Z 63 – Czujnik tlenu (O2S) Grzałka 4 (kod silnika BAP)

Z 64 – Czujnik tlenu (02S) Podgrzewacz 3 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP)

Z 65 – Czujnik tlenu (02S) Podgrzewacz 4 (za trójdrożnym katalizatorem (TWC)) (kod silnika BAP)

87a
15 SD15 – Bezpiecznik 15 (w uchwycie bezpiecznika) 15 J217 – Moduł sterujący skrzyni biegów (TCM) 30a
16 SD16 – Bezpiecznik 16 (w uchwycie bezpiecznika) 10 J539- Moduł sterujący wspomagania hamulca 30a
17 SD17 – Bezpiecznik 17 (w uchwycie bezpiecznika) 5 J309 – Przekaźnik separacji ogniw słonecznych 30a
18 SD18 – Bezpiecznik 18 (w uchwycie bezpiecznika) 15 J519 – Moduł sterujący układu elektrycznego pojazdu

V248 – Silnik strumieniowy spryskiwacza lewego reflektora

V249 – Silnik strumieniowy spryskiwacza prawego reflektora

30a
19 SD19 – Bezpiecznik 19 (w uchwycie bezpiecznika) 20 J400 – Moduł sterujący silnika wycieraczek

V216 – Silnik wycieraczki lewej przedniej szyby

V59 – Pompa spryskiwacza przedniej szyby i tylnej szyby

30a
20 SD20 – Bezpiecznik 20 (w uchwycie bezpiecznika) 20 J584 – Moduł sterujący silnika wycieraczki prawej szyby

V217 – Silnik wycieraczki prawej szyby

30a
21 SD21 – Bezpiecznik 21 (w uchwycie bezpiecznika) 60 Pojazdy tylko z systemem pojedynczego akumulatora:

SB19 – Bezpiecznik 19 (w uchwycie bezpiecznika)

SB20 – Bezpiecznik 20 (w uchwycie bezpiecznika)

SB22 – Bezpiecznik 22 (w uchwycie bezpiecznika)

SB23 – Bezpiecznik 23 (w uchwycie bezpiecznika)

Zacisk 30 dla J271 – przekaźnik zasilania modułu sterującego silnika Motronic (ECM)

30
22 SD22 – Bezpiecznik 22 (w uchwycie bezpiecznika) 40 SD1 – Bezpiecznik 1 (w uchwycie bezpiecznika) (kod silnika BAP)

N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 1–6 (kod silnika BAP

87a
23 SD23 – Bezpiecznik 23 (w uchwycie bezpiecznika) 40 Zacisk 30 dla J680 – Przekaźnik zasilania 1 (zacisk 75)

SB1 – Bezpiecznik 1 (w uchwycie bezpiecznika)

SB40 – Bezpiecznik 40 (w uchwycie bezpiecznika)

30
24 SD24 – Bezpiecznik 24 (w uchwycie bezpiecznika) 40 J104 – Moduł sterujący ABS (z EDL) 30a
25 SD25 – Bezpiecznik 25 (w uchwycie bezpiecznika) 40 SD2 – Bezpiecznik 2 (w uchwycie bezpiecznika) (kod silnika BAP)

N… – Cewki zapłonowe ze stopniem mocy wyjściowej dla cylindrów 7–12 (kod silnika BAP)

87a
26 SD26 – Bezpiecznik 26 (w uchwycie bezpiecznika) 40 Zacisk 30 dla J329 – przekaźnik zacisku zasilania napięciem 15 (B +) 30a
27 SD27 – Bezpiecznik 27 (w uchwycie bezpiecznika) 50 J293 – Moduł sterujący chłodziwa FC (sterowanie wentylatorem ((FC)) (lewy) 30a
28 SD28 – Bezpiecznik 28 (w uchwycie bezpiecznika) 50 J671 – Chłodziwo FC (sterowanie wentylatorem) Moduł sterujący 2 (prawy) 30a
29 SD29 – Bezpiecznik 29 (w uchwycie bezpiecznika) 50 V101 – Silnik pompy wtrysku wtórnego powietrza (AIR) 30a
30 SD30 – Bezpiecznik 30 (w uchwycie bezpiecznika) 30 V189 – Silnik pompy wtrysku wtórnego powietrza (AIR) 2 (kod silnika BAP) 30a
31 SD31 – Bezpiecznik 31 (w uchwycie bezpiecznika 40 V2 – Dmuchawa świeżego powietrza

J255 – moduł sterujący Climatronic

Zacisk 87 dla J309 – przekaźnik separacji ogniw słonecznych

30a



Skrzynka termo-bezpieczników w lewej przedniej nóżce – Thermofuses

Volkswagen Phaeton – skrzynka bezpieczników w prawej komorze rozprężnej
Nr Nr ref. na schemacie połączeń Amp [A] Opis Terminal
1 SE1 – Thermofuse 1 (na uchwycie bezpiecznika) 30 J386 – Moduł sterujący drzwiami, strona kierowcy

J388 – Moduł sterujący drzwiami, tylne, lewe

30
2 SE2 – Thermofuse 2 (na uchwycie bezpiecznika 30 J387- Moduł sterujący drzwiami po stronie pasażera

J389 – Moduł sterujący drzwiami, tylne, prawe

30
3 SE3 – Thermofuse 3 (na uchwycie bezpiecznika) 30 J136 – Moduł sterujący regulacją siedzenia / kolumny kierownicy z pamięcią 30
4 SE4 – Thermofuse 4 (na uchwycie bezpiecznika) 30 J521 – Moduł sterujący fotela pasażera z pamięcią 30
5 SE5 – Thermofuse 5 (na uchwycie bezpiecznika) 30 J522 – Moduł sterujący tylnego siedzenia z pamięcią 30
6 SE6 – Thermofuse 6 (na uchwycie bezpiecznika) 30 Z42 – Ogrzewacz lewej tylnej nogi 30
7 SE7 – Thermofuse 7 (na uchwycie bezpiecznika) 30 Z43 – Ogrzewacz prawej tylnej nogi 30
8 otwarty
9 otwarty
10 otwarty



Panel przekaźników w prawej przestrzeni na nogi z przodu – Przekaźniki

Volkswagen Phaeton - bezpieczniki - skrzynka bezpieczników termicznych w lewej przedniej nóżce
Volkswagen Phaeton – bezpieczniki – skrzynka bezpieczników termicznych w lewej przedniej nóżce
Nr Opis
1a J496 – Przekaźnik pompy pomocniczego chłodziwa silnika (EC) (404)
2b otwarty
2a otwarty
2b otwarty
3a J582 – Przekaźnik ogrzewania położenia wycieraczek (404)
3b J709 – Przekaźnik autoryzacji ogrzewania siedzenia (404)
4 J309 – Przekaźnik separacji ogniw słonecznych (79)
5 J681 – Przekaźnik zasilania 2 (zacisk 15) (100)
6 J39 – Przekaźnik układu czyszczenia reflektorów (53)
7 J236 – Moduł sterujący Servotronic (631)
7 otwarty
8 J669 – Przekaźnik napinacza pasów bezpieczeństwa
Zobacz również:  Volkswagen Golf 4 (1997-2005) - akumulatory

Dodaj komentarz
