Toyota ProAce (2016-2017) – skrzynka bezpieczników

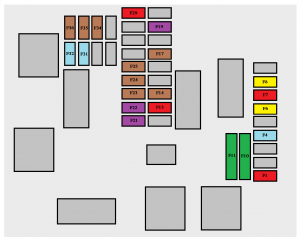

Toyota ProAce (2016-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie ProAce (2016-2017) to bezpiecznik F32 w skrzynce bezpiecznikowej na desce rozdzielczej.
Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Wersja 1 (Eco)
| Bezpiecznik | Amp [A] | Opis |
| F1 | 10 | Elektryczne wspomaganie kierownicy, wyłącznik sprzęgła |
| F4 | 15 | Klakson |
| F5 | 20 | Pompa spryskiwacza przedniej i tylnej szyby |
| F6 | 20 | Pompa spryskiwacza przedniej i tylnej szyby |
| F7 | 10 | Tylne gniazdo akcesoriów 12 V. |
| F8 | 20 | Wycieraczki tylne pojedyncze lub podwójne. |
| F10 | 30 | Zamki przednie i tylne, zewnętrzne, wewnętrzne. |
| F11 | ||
| F13 | 10 | Sterowanie klimatyzacją z przodu;
Sterowanie radiem; Dźwignia zmiany biegów; Wyświetlacz przezierny. |
| F14 | 5 | Alarm;
System połączeń alarmowych ERA-GLONASS. |
| F17 | 5 | Tablica przyrządów |
| F19 | 3 | Sterowanie zamontowane na kierownicy |
| F21 | 3 | System „Smart Entry & Start System” lub
wyłącznik zapłonu. |
| F22 | 3 | Czujnik deszczu i nasłonecznienia;
Wielofunkcyjna kamera wykrywająca. |
| F23 | 5 | Pasy bezpieczeństwa odpięte lub
niezapięte (ekran). |
| F24 | 5 | Ekran dotykowy;
Kamera cofania; Czujnik parkowania. |
| F25 | 5 | Poduszki powietrzne |
| F29 | 20 | System audio;
Ekran dotykowy; Odtwarzacz CD; Nawigacja. |
| F31 | 15 | System audio (akumulator +) |
| F32 | 15 | Przednie gniazdo akcesoriów 12 V;
Zapalniczka. |
| F34 | 5 | System monitorowania martwego pola;
Sterowanie elektryczne lusterek bocznych. |
| F35 | 5 | Podgrzewane dysze spryskiwaczy;
Regulacja wysokości wiązki reflektorów. |
| F36 | 5 | Ładowarka do latarki;
Tylna lampka sufitowa. |
Wersja 2 (pełna)
| Bezpiecznik | Amp [A] | Opis |
| F1 | 3 | System „Smart Entry & Start System” lub
wyłącznik zapłonu. |
| F5 | 5 | Ekran dotykowy;
Kamera cofania; Czujniki parkowania. |
| F7 | 10 | Tylne elementy sterujące klimatyzacją;
Wzmacniacz Hi-Fi. |
| F8 | 20 | Wycieraczka tylna pojedyncza lub podwójna |
| F10 | 30 | Zamki przednie i tylne, zewnętrzne, wewnętrzne. |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Tylne gniazdo akcesoriów 12 V. |
| F18 | 5 | System połączeń alarmowych ERA-GLONASS |
| F21 | 3 | Ładowarka do latarki;
Tylna lampka sufitowa. |
| F22 | 3 | Lampka schowka na rękawiczki;
Tylne lampki sufitowe. |
| F23 | 5 | System monitorowania martwego pola;
Sterowanie elektryczne lusterek bocznych. |
| F24 | 5 | Sterowanie zamontowane na kierownicy |
| F25 | 5 | Regulacja wysokości wiązki świateł drogowych |
| F26 | 3 | Pasy bezpieczeństwa odpięte lub niezapięte
(ekran) |
| F27 | 3 | Czujnik deszczu i nasłonecznienia;
Wielofunkcyjna kamera wykrywająca. |
| F28 | 10 | Sterowanie klimatyzacją z przodu;
Sterowanie radiem; Dźwignia zmiany biegów; Wyświetlacz przezierny. |
| F30A lub B | 15 | System audio (akumulator +) |
| F31 | 5 | Poduszki powietrzne |
| F33 | 15 | Przednie gniazdo akcesoriów 12 V. |
| F35 | 5 | Tablica przyrządów |
| F36 | 20 | System audio;
Ekran dotykowy; Odtwarzacz CD; Nawigacja. |
Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.
| Bezpiecznik | Amp [A] | Opis |
| F12 | 5 | Podgrzewane dysze spryskiwaczy |
| F14 | 25 | Pompa spryskiwacza przedniej i tylnej szyby |
| F15 | 5 | Radar przedni i hamowanie awaryjne;
Elektryczne wspomaganie kierownicy. |
| F17 | 10 | Wbudowany interfejs systemowy |
| F19 | 30 | Silnik wycieraczki przedniej |
| F20 | 15 | Pompa spryskiwacza przedniej i tylnej szyby |
| F21 | 20 | Pompa spryskiwacza reflektorów |
| F22 | 15 | Klakson |
| F23 | 15 | Prawe światło drogowe |
| F24 | 15 | Światło drogowe lewe |
