Subaru Forester (1997-2002) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Subaru Forester (1997-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002.

Bezpieczniki zapalniczki (gniazdo zasilania) w Subaru Forester to bezpiecznik 4 w skrzynce bezpieczników tablicy rozdzielczej.

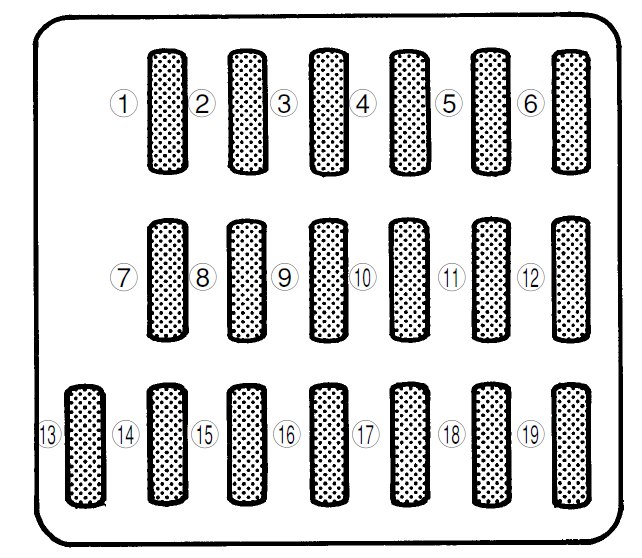

Panel bezpieczników umieszczony za tacką na monety

Subaru Forester – skrzynka bezpieczników – za tacką na monety
NrAmpery [A]Opis
115Wentylator nagrzewnicy
215Wentylator nagrzewnicy
315Zamek drzwi elektrycznych
420Zapalniczka;

Zdalnie sterowane lusterka wsteczne.

510Światło tylne;

Światło postojowe.

615Poduszka powietrzna SRS
715Światła przeciwmgielne
820Elektrozawór ABS
915Zegar radiowy
10Pusty
1115Układ zapłonowy silnika;

Poduszka powietrzna SRS.

1210Regulacja jasności oświetlenia
1315Odmrażacz wycieraczek
14Pusty
1520Wycieraczka i spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

1620Światło stopu
1715Klimatyzator
1815Światło cofania;

Tempomat;

Sterowanie ABS.

1920Gniazdo zasilania akcesoriów z tyłu;

Podgrzewanie siedzenia.

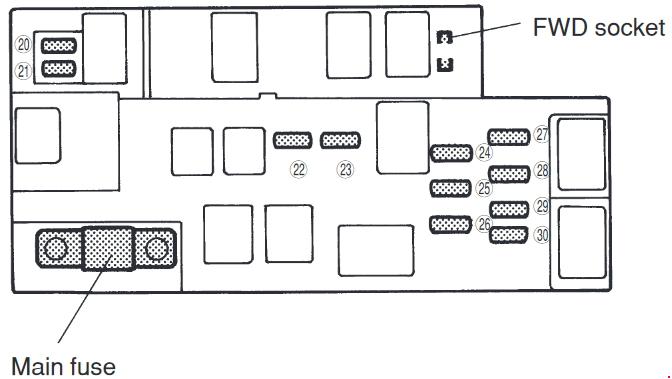

Panel bezpieczników umieszczony w komorze silnika

Subaru Forester – schemat skrzynki bezpieczników – komora silnika
NrAmpery [A]Opis
2020Wentylator chłodnicy (główny)
2120Wentylator chłodnicy (pomocniczy)
2220Odmgławiacz tylnej szyby
2315Światła awaryjne;

Klakson.

2415Lampka ostrzegawcza systemu poduszki powietrznej
2510Automatyczna jednostka sterująca skrzynią biegów
2610Alternator
2715Reflektor (prawa strona)
2815Reflektor (lewa strona)
2920Przełącznik oświetlenia
3015Oświetlenie wewnętrzne;

Zegar.
