Subaru Legacy (2003-2009) – skrzynka bezpieczników

06/19/2021

Spis treści

Subaru Legacy (2003-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Bezpieczniki zapalniczki (gniazdo zasilania) w Subaru Legacy to bezpiecznik 4 w skrzynce bezpieczników tablicy rozdzielczej.

Skrzynka bezpieczników w przedziale pasażerskim

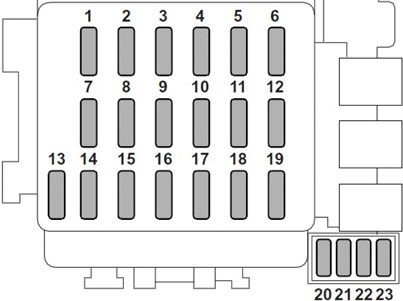

Subary Legacy – schemat skrzynki bezpieczników – przedział pasażerski
Nr Ampery [A] Opis
1 15 Wentylator nagrzewnicy
2 15 Klimatyzacja
3 15 Centralny zamek;

Zdalny dostęp bezkluczykowy.

4 20 Zapalniczka
5 10 Światło tylne;

Światło postojowe.

6 10 Poduszka powietrzna SRS
7 15 Światło przeciwmgielne;

Tylne światło.

8 20 Elektromagnes ABS
9 15 Radio
10
11 15 Układ zapłonu silnika;

Poduszka powietrzna SRS;

System sterowania AT.

12 10 Kontrola jasności oświetlenia
13 15 Miernik kombinowany;

Lampa SRS.

14 10 Wycieraczka i spryskiwacz tylnej szyby
15 30 Wycieraczka i spryskiwacz przedniej szyby
16 20 Światło hamowania
17 15 Klimatyzator
18 15 Światło cofania;

Tempomat.

19 20 Podgrzewacz lustrzany
20
21 15 Cewka zapłonowa
22 10 Zapłon ABS
23 30 Podgrzewane siedzenia

Skrzynka bezpieczników w komorze silnika

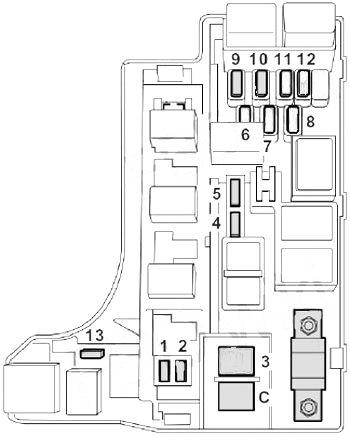

Subaru Legacy – schemat skrzynki bezpieczników – komora silnika
Nr
Ampery [A]
Opis
1 30 Wentylator chłodnicy (główny)
2 30 Wentylator chłodnicy (podrzędny)
3 30 Silnik ABS
4 30 Odmgławiacz tylnej szyby
5 15 Światła awaryjne;

Klakson.

6 15 Włącz światła sygnalizacyjne
7 10 Automatyczna jednostka sterująca skrzynią biegów
8 10 Alternator
9 10 Światło główne (prawa strona)
10 10 Światło przednie (lewa strona)
11 20 Przełącznik oświetlenia
12 20 Zegar;

Oświetlenie wewnętrzne.

13 10 Turbo:

Zawór kombinowany powietrza wtórnego
