Subaru Liberty (2003-2009) – skrzynka bezpieczników
Subaru Liberty (2003-2009) – schemat skrzynki bezpieczników
Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Subaru Liberty (2003-2009) to bezpiecznik 4 w skrzynce bezpiecznikowej.

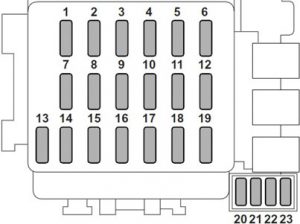

Skrzynka bezpieczników przedziału pasażerskiego
| Nr | Ampery [A] | Opis |
| 1 | 15 | Wentylator nagrzewnicy |
| 2 | 15 | A / C |
| 3 | 15 | Elektryczny zamek drzwi, zdalny dostęp bezkluczykowy |
| 4 | 20 | Zapalniczka |
| 5 | 10 | Tylne światło, światło postojowe |
| 6 | 10 | Poduszka powietrzna SRS |
| 7 | 15 | Światło przeciwmgielne, tylne światło |
| 8 | 20 | Elektrozawór ABS |
| 9 | 15 | Radio |
| 10 | – | – |
| 11 | 15 | Układ zapłonu silnika, poduszka powietrzna SRS, układ sterowania AT |
| 12 | 10 | Regulacja jasności oświetlenia |
| 13 | 15 | Miernik kombinowany, lampa SRS |
| 14 | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| 15 | 30 | Wycieraczka i spryskiwacz przedniej szyby |
| 16 | 20 | Światło hamowania |
| 17 | 15 | Klimatyzator |
| 18 | 15 | Światło cofania, tempomat |
| 19 | 20 | Podgrzewacz lustra |
| 20 | – | – |
| 21 | 15 | Cewka zapłonowa |
| 22 | 10 | Zapłon ABS |
| 23 | 30 | Podgrzewacz siedzenia |

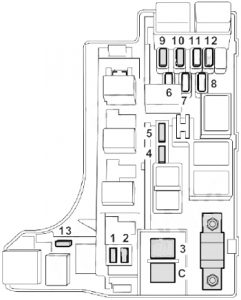

Skrzynka bezpiecznikowa komory silnika
| Nr |
Ampery [A] |
Opis |
| 1 | 30 | Wentylator chłodnicy (główny) |
| 2 | 30 | Wentylator chłodnicy (podrzędny) |
| 3 | 30 | Silnik ABS |
| 4 | 30 | Odmgławiacz tylnego okna |
| 5 | 15 | Migacz ostrzegawczy, klakson |
| 6 | 15 | Włącz światła sygnalizacyjne |
| 7 | 10 | Jednostka sterująca automatyczną skrzynią biegów |
| 8 | 10 | Alternator |
| 9 | 10 | Światło główne (prawa strona) |
| 10 | 10 | Światło główne (lewa strona) |
| 11 | 20 | Przełącznik oświetlenia |
| 12 | 20 | Zegar, oświetlenie wewnętrzne |
| 13 | 10 | Turbo: zawór zespolony powietrza wtórnego |
