SsangYong Musso – skrzynka bezpieczników
SsangYong Musso – schemat skrzynki bezpieczników
Rok produkcji:
Bezpiecznik zapalniczki (gniazdo zasilania) w Roverze 75 to bezpiecznik 5 w skrzynce bezpiecznikowej.

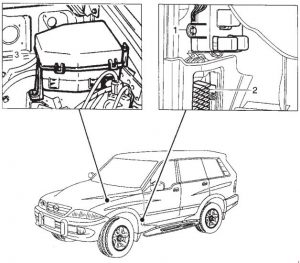

Lokalizacja skrzynki bezpieczników
- Skrzynka przekaźników wewnętrznych
- Skrzynka bezpieczników wewnętrznych
- Skrzynka bezpieczników i przekaźników komory silnika

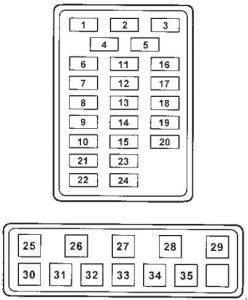

Panel bezpieczników tablicy rozdzielczej
| Nr |
Ampery [A] |
Opis |
| 1 | 15 | ABS, ABD |
| 2 | 20 | Dach słoneczny |
| 3 | 10 | Poduszka powietrzna |
| 4 | 15 | Audio, zegar, zewnętrzne lusterko boczne |
| 5 | 30 | Zapalniczka, gniazdo zasilania |
| 6 | 30 | Podgrzewacz |
| 7 | 15 | Zamek od drzwi |
| 8 | 30 | Ogrzewane z tyłu |
| 9 | 10 | Dźwięk, brzęczyk, gong, zegar |
| 10 | 30 | Okno mocy |
| 11 | 10 | Immobiliser |
| 12 | 20 | T / C |
| 13 | 15 | Lampa wewnętrzna |
| 14 | 15 | Lampa ostrzegawcza |
| 15 | 15 | Światło stopu |
| 16 | 15 | Kierunkowskaz, lampa czołowa |
| 17 | 10 | Lampa zapasowa |
| 18 | 15 | Klaster, STICS |
| 19 | 15 | A / T, Diagnoza |
| 20 | 15 | Przekaźnik zabezpieczający przed przepięciem (tylko Gasolin) |
| 21 | 15 | Podgrzewacz siedzenia |
| 22 | 15 | ECS |
| 23 | 15 | Przednia wycieraczka i spryskiwacz |
| 24 | 10 | Tylna wycieraczka i spryskiwacz, klimatyzacja |
| Przekaźniki | ||
| 25 | Przednia wycieraczka | |
| 26 | Lampka ostrzegawcza ABS | |
| 27 | Flasher Unit | |
| 28 | Pompa paliwa (tylko benzyna) | |
| 29 | Shift Lock (A / T) | |
| 30 | Sprzęgło blokujące i neutralne | |
| 31 | Dach słoneczny | |
| 32 | Blokada A / T 'B’ (MB A / T) | |
| 33 | Okno mocy | |
| 34 | Tylne światło przeciwmgielne | |
| 35 | ECS | |
Bezpiecznik komory silnika i skrzynka przekaźników
| Nr |
Ampery [A] |
Opis |
| 39 | 10 | Lampa tylna |
| 40 | 15 | Reflektor (LH) |
| 41 | 15 | Reflektor (RH) |
| 42 | 15 | Przednia lampa przeciwmgielna |
| 43 | 10 | Klakson |
| 44 | 10 | Kompresor |
| Przekaźniki | ||
| 36 | Sprężarka (Diesel E / G) Wentylator skraplacza (Benzyna E / G) |
|
| 37 | Wentylator skraplacza | |
| 38 | Klimatyzator | |
| 45 | Rezystor z diodą (benzyna E / G) | |
| 46 | Przednia lampa przeciwmgielna | |
| 47 | Wentylator skraplacza | |
| 48 | Lampa tylna | |
| 49 | Klakson | |
