Skoda Rapid Spaceback (2017) – skrzynka bezpieczników

01/17/2021

Spis treści

Skoda Rapid Spaceback (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Rapid Spaceback (2017) to bezpiecznik 44 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników w desce rozdzielczej

Skoda Rapid Spaceback – bezpieczniki – panel deski rozdzielczej (pojazd lewy / prawy)
Nr Opis
1 Światło – lewe
2) Zamek centralny;

Spryskiwacz przedniej i tylnej szyby

(tylko z KESSY lub podgrzewaną przednią szybą).

3) Zapłon
4 Światło – racja
5 Podnośniki szyb – sterownik
6 Oświetlenie wewnętrzne
7 Klakson
8 Zaczep holowniczy – światło lewe
9 Dźwignia obsługi pod kierownicą;

Sterownik silnika (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Wyposażenie do holowania (tylko bez KESSY);

Wspomaganie kierownicy ( tylko bez KESSY).

10 Podnośniki szyb – lewe tylne
11 System czyszczenia reflektorów
12 Wyświetlacz systemu audio-nawigacyjnego
13 Jednostka wielofunkcyjna do

pojazdów taksówkowych.

14 Dźwignia obsługi pod kierownicą;

Włącznik światła;

Blokada wyjęcia kluczyka

(automatyczna skrzynia biegów);

Migacz reflektorów;

SmartGate;

Czujnik deszczu;

Kamera cofania.

15 Klimatyzacja;

Automatyczna skrzynia biegów;

Złącze diagnostyczne;

Podgrzewana szyba przednia.

16 Zestaw wskaźników;

Połączenie alarmowe.

17 Alarm antywłamaniowy;

Klakson.

18 Ogrzewanie tylnych siedzeń
19 Nie przypisano
20 Nie przypisano
21 Nie przypisano
22 Układ spryskiwaczy przedniej i tylnej szyby

(bez KESSY lub bez podgrzewanej szyby przedniej).

23 Ogrzewane przednie fotele
24 Wentylator dmuchawy do układu klimatyzacji,

ogrzewania,

klimatyzacji.

25 Nie przypisano
26 Ogrzewane przednie fotele
27 Wycieraczka tylnej szyby
28 Nie przypisano
29 Poduszka powietrzna
30 Elektryczne szyby;

Włączniki świateł cofania;

Klimatyzacja;

Asystent parkowania;

Ustawienia powierzchni lusterek zewnętrznych;

Zasilanie dla listwy środkowych przycisków;

Zasilanie dla listwy bocznych przycisków;

Lusterko wewnętrzne.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Spryskiwacz przedniej i tylnej szyby;

Włącznik światła.

32 Złącze diagnostyczne;

Regulacja zasięgu świateł;

Dźwignia sterująca pod kierownicą;

Oświetlenie wewnętrzne;

Stabilizator napięcia dla pojazdów taksówkowych.

33 Uruchamianie silnika;

Włącznik pedału sprzęgła.

34 Ogrzewane strumienie spryskiwaczy szyby przedniej
35 Nie przypisano
36 Nie przypisano
37 Radar
38 Nie przypisano
39 Elektryczny system ogrzewania dodatkowego
40 Nie przypisano
41 Ogrzewanie tylnej szyby
42 Podnośniki szyb – pasażer z przodu
43 Zaczep holowniczy – styk w gnieździe
44 Zapalniczka, gniazdo 12 V we wnętrzu;

Gniazdo 12 V w bagażniku.

45 Podnośniki szyb – prawe tylne
46 Spryskiwacz przedniej i tylnej szyby;

Dźwignia sterująca pod kierownicą.

47 Urządzenie przyczepy – gniazdko elektryczne
48 Zaczep holowniczy – prawe światło
49 Pompa paliwowa
50 Infotainment
51 Ogrzewanie zewnętrznego lustra
52 KESSY
53 Blokada kierownicy (KESSY)
54 ABS lub ESC
55 Nie przypisano
56 Nie przypisano
57 Nie przypisano
58 Ogrzewanie tylnych siedzeń
59 Nie przypisano

Skrzynka bezpieczników w komorze silnika

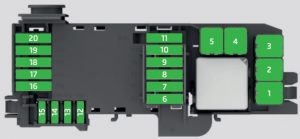

Skoda Rapid Spaceback – bezpieczniki – komora silnika
Nr Opis
1 Wentylator chłodnicy
2) System świec żarowych
3) ABS lub ESC
4 Dodatkowe ogrzewanie elektryczne,

podgrzewana szyba przednia.

5 Dodatkowe ogrzewanie elektryczne,

podgrzewana szyba przednia.

6 Automatyczna skrzynia biegów
7 Układ sterowania silnikiem
8 Wycieraczki
9 Moduł danych baterii
10 ABS lub ESC
11 Nie przypisano
12 Wtryskiwacze;

Zawór dozujący paliwo;

Zawór kontrolny ciśnienia paliwa.

13 Przełącznik pedału hamulca
14 Pompa paliwa;

Wentylator chłodnicy;

Pompa chłodzenia;

Pompa do chłodzenia.

15 Układ sterowania silnikiem;

Stabilizator napięcia do pojazdów taksówkowych.

16 Rozrusznik
17 Układ sterowania silnikiem
18 Dodatkowa nagrzewnica elektryczna;

Zawór kolektora dolotowego;

Regulator doładowania;

Temperatura oleju;

Zawór do filtra z węglem aktywnym;

Zawór do kontroli ciśnienia oleju.

19 Sonda lambda
20 Układ świec żarowych;

Grzałka wentylacyjna skrzyni korbowej.
