Skoda Rapid – skrzynka bezpieczników

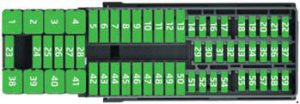

Skoda Rapid – schemat skrzynki bezpieczników

Rok produkcji:

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Rapid to bezpiecznik 44 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki w desce rozdzielczej

Nr Opis
1 Światło – z lewej strony
2 Centralny zamek;

Spryskiwacz przedni i tylny

(tylko z KESSY lub ogrzewaną szybą przednią).

3 Zapłon
4 Światło – z prawej strony
5 Okna elektryczne – kierowca
6 Oświetlenie wewnętrzne
7 Klakson
8 Zaczep holowniczy – lewe światło
9 Dźwignia obsługowa pod kierownicą;

Układ sterowania silnikiem (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

Automatyczna skrzynia biegów (tylko bez KESSY);

ESC (tylko bez KESSY);

Urządzenia ciągnące (tylko bez KESSY);

Wspomaganie kierownicy (tylko bez KESSY).

10 Okna elektryczne – tylne lewe
11 System czyszczenia reflektorów
12 Wyświetlacz audio-nawigacyjny
13 Zespół wielofunkcyjny do taksówek
14 Dźwignia obsługowa pod kierownicą;

Przełącznik świateł;

Blokada zapłonu (automatyczna skrzynia biegów);

Lampa błyskowa;

SmartGate;

Czujnik deszczu;

Kamera cofania.

15 Klimatyzacja;

Automatyczna skrzynia biegów;

Złącze diagnostyczne;

Podgrzewana szyba przednia.

16 Klaster instrumentów;

Wywołanie alarmowe.

17 Alarm antywłamaniowy;

Klakson.

18 Nie przypisane.
19 Nie przypisane.
20 Nie przypisane.
21 Nie przypisane.
22 Spryskiwacz przedniej i tylnej szyby

(bez KESSY lub bez ogrzewanej szyby przedniej)

23 Podgrzewane fotele przednie
24 Dmuchawa do systemów klimatyzacji i ogrzewania
25 Nie przypisane.
26 Podgrzewane fotele przednie
27 Wycieraczka tylnego okna
28 Nie przypisane.
29 Poduszka powietrzna
30 Okna elektryczne;

Przełączniki świateł wstecznych;

System klimatyzacji;

System wspomagania parkowania;

Ustawienia powierzchni luster zewnętrznych;

Zasilanie środkowej listwy przycisków;

Zasilanie listwy przycisków bocznych;

Lusterko wewnętrzne.

31 Pompa paliwa;

Wentylator chłodnicy;

Tempomat;

Spryskiwacz przedni i tylny;

Włącznik świateł.

32 Złącze diagnostyczne;

Regulacja zasięgu wiązki;

Dźwignia sterująca pod kierownicą;

Oświetlenie wewnętrzne;

Stabilizator napięcia dla taksówek.

33 Uruchomienie silnika, przełącznik pedału sprzęgła
34 Podgrzewane dysze spryskiwaczy szyby przedniej
35 Nie przypisane.
36 Nie przypisane.
37 Radar
38 Nie przypisane.
39 Elektryczny system dodatkowego ogrzewania
40 Nie przypisane.
41 Ogrzewanie tylnej szyby
42 Szyby elektryczne – przedni pasażer
43 Przyczepa – gniazdo elektryczne
44 Zapalniczka do papierosów;

Gniazdo 12 V we wnętrzu;

Gniazdo zasilania 12 V w bagażniku.

45 Szyby elektryczne – tylne prawe
46 Spryskiwacz szyby przedniej i tylnej;

Dźwignia obsługowa pod kierownicą.

47 Przyczepa – gniazdo elektryczne
48 Zaczep holowniczy – światło prawe
49 Pompa paliwa
50 Infotainment
51 Ogrzewanie lusterka zewnętrznego
52 KESSY
53 Blokada układu kierowniczego (KESSY)
54 ABS lub ESC
55 Nie przypisane.
56 Nie przypisane.
57 Nie przypisane.
58 Nie przypisane.
59 Nie przypisane.
Zobacz również:  Skoda Rapid (2016) - schemat skrzynki bezpieczników

Bezpieczniki w komorze silnika

Nr Opis
1 Wentylator chłodnicy
2 System świec żarowych
3 ABS lub ESC
4 Dodatkowe ogrzewanie elektryczne,

ogrzewana szyba przednia.

5 Dodatkowe ogrzewanie elektryczne,

ogrzewana szyba przednia.

6 Automatyczna skrzynia biegów
7 Układ sterowania silnikiem
8 Wycieraczki szyby przedniej
9 Moduł danych akumulatora
10 ABS lub ESC
11 Nie przypisane.
12 Wtryskiwacze;

Zawór dozowania paliwa;

Zawór sterujący ciśnieniem paliwa.

13 Włącznik pedału hamulca
14 Pompa paliwowa;

Wentylator chłodnicy;

Pompa chłodząca;

Pompa do intercoolingu.

15 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek/

16 Rozrusznik
17 Układ sterowania silnikiem
18 Dodatkowa grzałka elektryczna;

Zawór do kolektora dolotowego;

Regulator doładowania;

Temperatura oleju;

Zawór do filtra z węglem aktywnym;

Zawór do regulacji ciśnienia oleju.

19 Sonda lambda
20 System świec żarowych
