Rok produkcji: 2011
| Numer | Opis | Ampery [A] |
| F1 | Nie przypisano | – |
| F2 | Sterownik automatycznej skrzyni biegów DQ 200 | 30 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30/20 |
| F5 | Sterownik automatycznej skrzyni biegów | 15 |
| F6 | Zestaw wskaźników, dźwignia wycieraczek szyby przedniej i dźwignia kierunkowskazów | 5 |
| F7 | Zacisk zasilania 15, rozrusznik | 40 |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika, przekaźnik główny | 5/10 |
| F11 | Jednostka sterująca dla dodatkowego ogrzewania | 20 |
| F12 | Jednostka sterująca do magistrali CAN | 5 |
| F13 | Jednostka sterująca silnika | 15/30 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda | 15 |
| Przekaźnik układu świec żarowych | 5 | |
| F 16 | Centralna jednostka sterująca, prawy główny reflektor, prawy tylny reflektor | 30 |
| F17 | Róg | 15 |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku | 30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Pompa wodna | 10 |
| Zawór do dozowania paliwa | 20 | |
| F21 | Sonda lambda | 10/15 |
| Pompa próżniowa | 20 | |
| F22 | Włącznik pedału sprzęgła, włącznik pedału hamulca | 5 |
| F23 | Pompa powietrza wtórnego | 5 |
| Miernik masy powietrza | 10 | |
| Pompa wysokiego ciśnienia paliwa | 15 | |
| F24 | Filtr z węglem aktywnym, zawór recyrkulacji spalin | 10 |
| F25 | Pompa do ABS | 30/40 |
| F26 | Centralna jednostka sterująca, lewy główny reflektor, lewy tylny reflektor | 30 |
| F27 | Pompa powietrza wtórnego | 40 |
| System świec żarowych | 50 | |
| F28 | Nie przypisano | – |
| F29 | Zacisk zasilania 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Aby nie rozładowywać niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

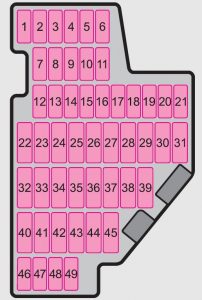

| Numer | Opis | Ampery [A] |
| 1 | Gniazdo diagnostyczne, sterownik silnika, elektryczna pompa paliwa | 10 |
| 2 | Jednostka sterująca ABS, ESP | 5 |
| 3 | Poduszka powietrzna | 5 |
| 4 | Ogrzewanie, Klimatyzacja, Światła cofania | 5 |
| 5 | Jednostka sterująca do regulacji świateł reflektorów | 5 |
| 6 | Zestaw wskaźników, Jednostka sterująca automatycznej skrzyni biegów, Jednostka sterująca elektromechanicznego wspomagania kierownicy, Pomoc w parkowaniu; Sprzęgło Haldex | 5 |
| 7 | Nie przypisano | – |
| 8 | Nie przypisano | – |
| 9 | Nie przypisano | – |
| 10 | Nie przypisano | – |
| 11 | Nie przypisano | – |
| 12 | Centralny zamek sterujący | 10 |
| 13 | Gniazdo diagnostyczne, włącznik światła | 10 |
| 14 | Sterownik automatycznej skrzyni biegów, blokada dźwigni zmiany biegów | 5 |
| 15 | Centralna jednostka sterująca – oświetlenie wewnętrzne | 7,5 |
| 16 | Climatronic | 10 |
| 17 | Nie przypisano | – |
| 18 | Nie przypisano | – |
| 19 | Jednostka sterująca do wykrywania przyczepy | 5 |
| 20 | Nie przypisano | – |
| 21 | Światła zakrętowe po lewej i prawej stronie | 10 |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Szyba przednia | 30 |
| 24 | Zapalniczka | 25 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| Ogrzewanie tylnej szyby, Dodatkowe ogrzewanie (ogrzewanie i wentylacja postojowa | 30 | |
| 26 | Gniazdo zasilania w bagażniku | 20 |
| 27 | Przekaźnik pompy paliwa, zawory wtryskowe (silnik wysokoprężny) | 15 |
| 28 | Nie przypisano | – |
| 29 | Sterownik silnika, nagrzewnica wentylacyjna skrzyni korbowej | 10 |
| 30 | Sterownik automatycznej skrzyni biegów | 20 |
| 31 | Pompa próżniowa | 20 |
| 32 | Tylne okno elektryczne | 30 |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Jednostka sterująca funkcjami komfortowymi | 20 |
| 35 | System alarmowy antykradzieżowy | 5 |
| 36 | System czyszczenia reflektorów | 20 |
| 37 | Ogrzewanie przednich foteli | 30 |
| 38 | Podgrzewane tylne siedzenia | 30 |
| 39 | Nie przypisano | – |
| 40 | Dmuchawa powietrza do ogrzewania i klimatyzacji | 40 |
| 41 | Wycieraczka tylnej szyby | 15 |
| 42 | Nie przypisano | – |
| 43 | Urządzenie holownicze | 15 |
| 44 | Urządzenie holownicze | 20 |
| 45 | Urządzenie holownicze | 15 |
| 46 | Podgrzewane dysze spryskiwaczy szyby przedniej | 5 |
| 47 | Przekaźnik ogrzewania postojowego | 5 |
| 48 | Nie przypisano | – |
| 49 | Przełącznik światła | 5 |
