Peugeot 4007 (2007) – skrzynka bezpieczników
Peugeot 4007 (2007) – schemat skrzynki bezpieczników
Rok produkcji: 2007.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 4007 (2007) to bezpiecznik 19 w skrzynce bezpiecznikowej na desce rozdzielczej.

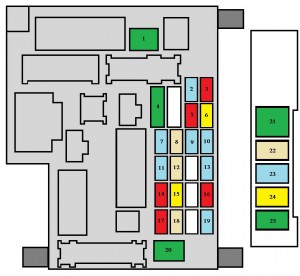

Bezpieczniki konsoli
Skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej za zamkniętym schowkiem (po lewej stronie).
| Nr | Ampery [A] | Opis |
| 1* | 30 | Ogrzewanie |
| 2 | 15 | Światła hamowania;
Trzecie światło stop; Interfejs wbudowanych systemów. |
| 3 | 10 | Tylne światła przeciwmgielne |
| 4 | 30 | Wycieraczki i spryskiwacze szyby przedniej. |
| 5 | 10 | Gniazdo diagnostyczne |
| 6 | 20 | Centralny zamek;
Lusterka zewnętrzne. |
| 7 | 15 | Sprzęt audio;
Telematyka; Wyświetlacz wielofunkcyjny; Zestaw głośnomówiący; Tylny odtwarzacz DVD. |
| 8 | 7,5 | Kluczyk z pilotem zdalnego sterowania;
Jednostka sterująca klimatyzacją; Deska rozdzielcza; Pasek sterowania; Elementy sterujące na kierownicy. |
| 9 | 15 | Wyświetlacz wielofunkcyjny;
Tablica przyrządów. |
| 10 | 15 | Wbudowany interfejs systemowy |
| 11 | 15 | Tylna wycieraczka |
| 12 | 7,5 | Tablica przyrządów;
Sterownik napędu na 4 koła; Panel klimatyzacji; Sterownik ABS; Wyświetlacz wielofunkcyjny; Automatyczna regulacja reflektorów; Podgrzewane siedzenia; Sterownik poduszek powietrznych; Czujnik kąta skrętu kierownicy; Szyberdach; Odparowywanie tylnej szyby; Pilot. |
| 13 | – | Nieużywany |
| 14 | 10 | Stacyjka |
| 15 | 20 | Szyberdach |
| 16 | 10 | Lusterka zewnętrzne;
Sprzęt audio; Telematyka; Tylny odtwarzacz DVD. |
| 17 | 10 | Sterownik napędu na cztery koła |
| 18 | 7,5 | Światła cofania;
Jednostka sterująca wspomaganiem parkowania; Kamera cofania; Jednostka sterująca poduszkami powietrznymi. |
| 19 | 15 | Gniazdo akcesoriów |
| 20 * | 30 | Elektryczne sterowanie szyb |
| 21 * | 30 | Odparowywanie tylnej szyby |
| 22 | 7,5 | Podgrzewane lusterka zewnętrzne |
| 23 | – | Nieużywany |
| 24 | 25 | Elektryczny fotel kierowcy;
Oświetlenie przestrzeni na nogi; Odblokowanie tylnej kanapy. |
| 25 | 30 | Podgrzewane siedzenia |
| * Bezpieczniki maxi zapewniają dodatkową
ochronę instalacji elektrycznych. |
||

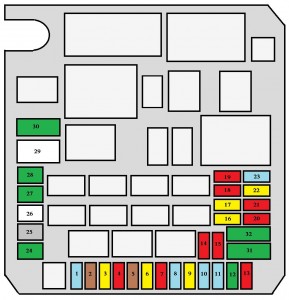

Bezpieczniki komory silnika
| Nr | Ampery [A] | Opis |
| 1 | 15 | Przednie światła przeciwmgielne |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 10 | Klakson |
| 5 | – | Nieużywany |
| 6 | 20 | Spryskiwacz reflektorów |
| 7 | 10 | Klimatyzacja |
| 8 | – | Nieużywany |
| 9 | – | Nieużywany |
| 10 | 15 | Odmgławianie;
Wycieraczki. |
| 11 | – | Nieużywany |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| 14 | 10 | Reflektor świateł drogowych z lewej strony. |
| 15 | 10 | Światło drogowe prawe |
| 16 | 20 | Światła mijania lewe (ksenonowe) |
| 17 | 20 | Światło mijania prawe (ksenonowe) |
| 18 | 10 | Reflektor mijania lewy;
Ręczna i automatyczna regulacja reflektorów. |
| 19 | 10 | Światło mijania prawe |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 20 | Sterownik silnika;
Czujnik obecności wody w oleju napędowym; Pompa wtryskowa (Diesel); Czujnik przepływu powietrza. |
| 23 | 15 | Pompa benzyny;
Wskaźnik poziomu paliwa. |
| 24 * | 30 | Rozrusznik |
| 25 | – | Nieużywany |
| 26 * | 40 | Jednostka sterująca ABS;
Jednostka sterująca ASC, |
| 27 * | 30 | Jednostka sterująca ABS;
Jednostka sterująca ASC. |
| 28 * | 30 | Wentylator skraplacza |
| 29 * | 40 | Wentylator chłodnicy |
| 30 | 30 | Skrzynka bezpieczników w przedziale pasażerskim. |
| 31 | 30 | Wzmacniacz dźwięku |
| 32 | 30 | Jednostka sterująca silnika |
| * Bezpieczniki maxi zapewniają dodatkową
ochronę instalacji elektrycznych. |
||

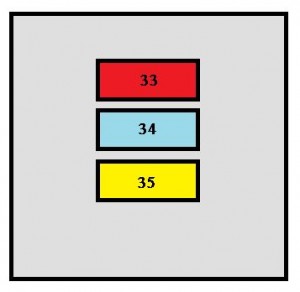

Zapasowe bezpieczniki
Zapasowe bezpieczniki znajdują się pod pokrywą skrzynki bezpieczników w komorze silnika.
| Nr | Ampery [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
